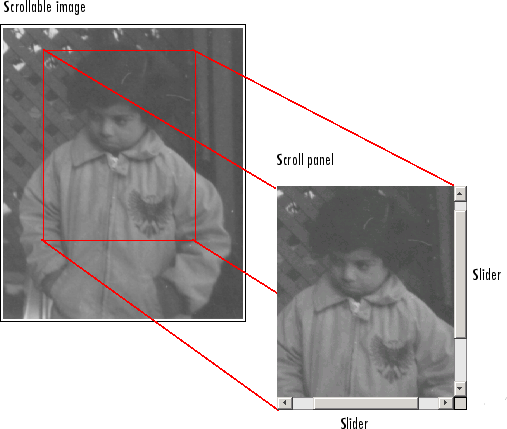

Основным инструментом навигации фигуры является панель прокрутки. При отображении изображения на панели прокрутки инструмент отображает только часть изображения, если оно слишком велико для размещения в окне фигуры. Когда видна только часть изображения, панель прокрутки добавляет горизонтальные и вертикальные полосы прокрутки, чтобы обеспечить просмотр частей изображения, которые в данный момент не видны.
При отображении изображения на панели прокрутки изменяется иерархия объектов отображаемого изображения. Эта диаграмма иллюстрирует типичную иерархию объектов для изображения, отображаемого в объекте оси в объекте фигуры.
Иерархия объектов изображения, отображаемого на рисунке
При вызове imscrollpanel чтобы поместить целевое изображение в прокручиваемое окно, эта иерархия объектов изменяется. imscrollpanel вставляет новый объект в иерархию между объектом фигуры и объектом осей, содержащим изображение. На рисунке показана иерархия объектов после вызова imscrollpanel.

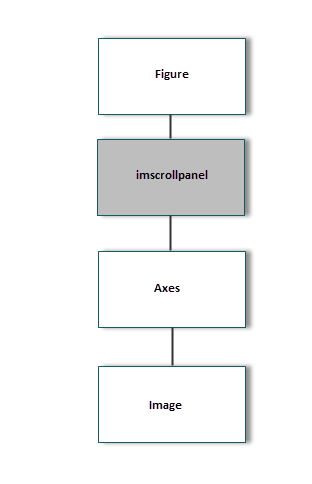

Иерархия объектов изображения, отображаемого на панели прокрутки
После добавления панели прокрутки к фигуре можно изменить данные изображения, отображаемые на панели прокрутки, с помощью replaceImage функции в imscrollpanel API.
Инструмент навигации панели прокрутки несовместим с панелью инструментов окна рисунка и строкой меню. При добавлении панели прокрутки к изображению, отображаемому в окне фигуры, подавите панель инструментов и строку меню на рисунке. Этот пример кода демонстрирует один способ сделать это.
hfig = figure('Toolbar','none', ... 'Menubar','none'); himage = imshow('concordaerial.png'); hpanel = imscrollpanel(hfig,himage);
immagbox | imoverview | imscrollpanel
