Введение

После подключения MATLAB ® к устройству получения изображений можно просмотреть видеопоток в режиме реального времени с помощью окна Video Preview. Предварительный просмотр видеоданных позволяет убедиться в том, что изображение является удовлетворительным.

Например, при просмотре можно проверить правильность освещения и фокусировки. При изменении характеристик изображения с помощью свойств объекта ввода видео и объекта источника видео изображение, отображаемое в окне «Просмотр видео», изменяется в соответствии с новыми настройками свойств.

В следующих разделах приведены дополнительные сведения об использовании окна «Просмотр видео».

Вместо использования окна «Просмотр видео» панели инструментов можно отобразить поток просмотра видео в любом указанном объекте изображения Handle Graphics ®. Таким образом, можно включить предварительный просмотр видео в графический интерфейс пользователя собственного создания. Эта возможность описана в следующих разделах.

Открытие окна предварительного просмотра видео

Чтобы открыть окно предварительного просмотра видео, используйте preview функция. В окне Video Preview отображается видеопоток с устройства. На устройство можно открыть только одно окно предварительного просмотра. При использовании нескольких устройств можно одновременно открыть несколько окон предварительного просмотра.

В следующем примере создается объект ввода видео, а затем открывается окно Предварительный просмотр видео для объекта ввода видео.

vid = videoinput('winvideo');
preview(vid);

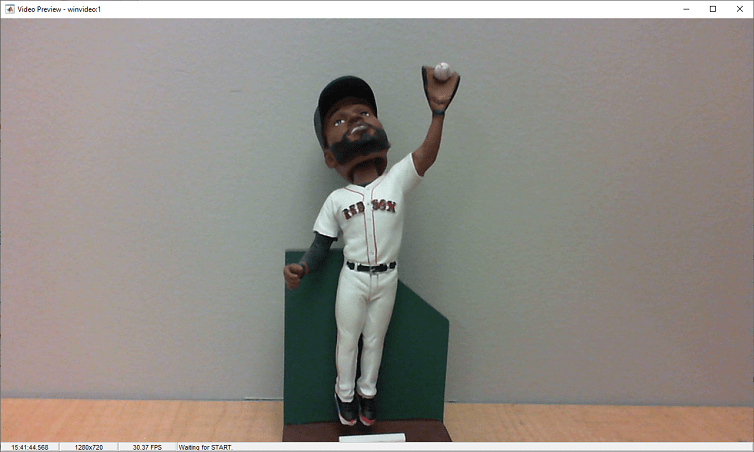

На следующем рисунке показано окно Video Preview, созданное в этом примере. В окне «Просмотр видео» отображается видеопоток. Размер изображения для предварительного просмотра определяется значением объекта ввода видео. ROIPosition собственность. В окне Video Preview отображаются видеоданные со 100% увеличением.

В дополнение к предварительному изображению окно Video Preview включает в себя информацию об изображении, такую как временная метка видеокадра, разрешение видео, частота кадров и текущее состояние объекта ввода видео.

Остановка предварительного просмотра видеопотока

При использовании preview для начала предварительного просмотра данных изображения в окне Video Preview отображается видеопоток, поступающий с устройства. Чтобы остановить обновление видеопотока, вызовите stoppreview функция.

В этом примере создается объект ввода видео и открывается окно Просмотр видео (Video Preview). Затем в примере вызывается stoppreview на этом объекте ввода видео. Окно «Просмотр видео» прекращает обновление отображаемого изображения и отметку времени. Статус, отображаемый в окне «Просмотр видео», также изменяется, указывая, что предварительный просмотр остановлен.

vid = videoinput('winvideo');
preview(vid)
stoppreview(vid)

Чтобы перезапустить видеопоток в окне Video Preview, вызовите preview снова на том же объекте ввода видео.

preview(vid)

Закрытие окна предварительного просмотра видео

Чтобы закрыть определенное окно предварительного просмотра видео, используйте closepreview , указывая объект ввода видео в качестве аргумента. Вам не нужно останавливать видеопоток, отображаемый в окне Video Preview, прежде чем закрывать его.

closepreview(vid)

Чтобы закрыть все открытые окна предварительного просмотра видео, используйте closepreview функция без каких-либо аргументов.

closepreview

Предварительный просмотр данных в пользовательских GUI

Вместо использования окна «Просмотр видео» панели инструментов можно использовать preview для направления видеопотока в реальном времени на любой объект изображения Handle Graphics. Таким образом, можно включить функцию предварительного просмотра панели инструментов в графический интерфейс пользователя собственного создания. (Можно также выполнить пользовательскую обработку при отображении видео в реальном времени. Дополнительные сведения см. в разделе Выполнение пользовательской обработки предварительно просматриваемых данных.)

Чтобы использовать эту возможность, создайте объект изображения, а затем вызовите preview , указывая дескриптор объекта изображения в качестве аргумента. preview выводит видеопоток в реальном времени в указанный объект изображения.

В следующем примере создается окно фигуры, а затем на рисунке создается объект изображения того же размера, что и видеокадры. Затем в примере вызывается preview , указывая дескриптор объекта изображения.

% Create a video input object.
vid = videoinput('winvideo');

% Create a figure window. This example turns off the default
% toolbar, menubar, and figure numbering.

figure('Toolbar','none',...
       'Menubar', 'none',...
       'NumberTitle','Off',...
       'Name','My Preview Window');

% Create the image object in which you want to display
% the video preview data. Make the size of the image
% object match the dimensions of the video frames.

vidRes = vid.VideoResolution;
nBands = vid.NumberOfBands;
hImage = image( zeros(vidRes(2), vidRes(1), nBands) );

% Display the video data in your GUI.

preview(vid, hImage);

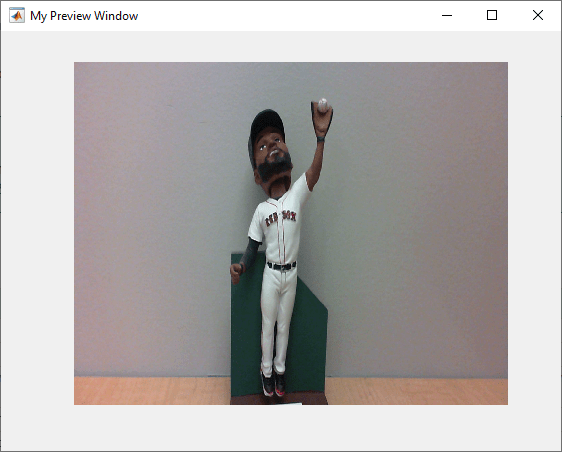

При выполнении этого примера создается графический интерфейс пользователя, показанный на следующем рисунке.

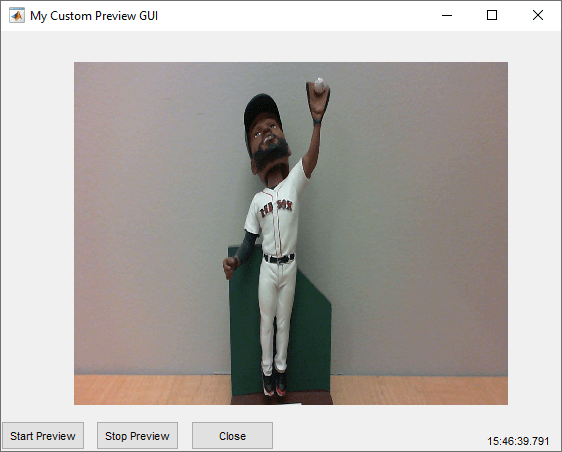

Выполнение пользовательской обработки предварительно просматриваемых данных

При указании объекта изображения для preview функция (см. Предварительный просмотр данных в пользовательских GUI), можно дополнительно указать функцию, которая preview выполняется каждый раз при получении кадра изображения.

Чтобы использовать эту возможность, выполните следующие действия.

function mypreview_fcn(obj,event,himage)
% Example update preview window function.

% Get timestamp for frame.
tstampstr = event.Timestamp;

% Get handle to text label uicontrol.
ht = getappdata(himage,'HandleToTimestampLabel');

% Set the value of the text label.
ht.String = tstampstr;

% Display image data.
himage.CData = event.Data

% Create a video input object.
vid = videoinput('winvideo');

% Create a figure window. This example turns off the default
% toolbar and menubar in the figure.
hFig = figure('Toolbar','none',...
       'Menubar', 'none',...
       'NumberTitle','Off',...
       'Name','My Custom Preview GUI');

% Set up the push buttons
uicontrol('String', 'Start Preview',...
    'Callback', 'preview(vid)',...
    'Units','normalized',...
    'Position',[0 0 0.15 .07]);
uicontrol('String', 'Stop Preview',...
    'Callback', 'stoppreview(vid)',...
    'Units','normalized',...
    'Position',[.17 0 .15 .07]);
uicontrol('String', 'Close',...
    'Callback', 'close(gcf)',...
    'Units','normalized',...
    'Position',[0.34 0 .15 .07]);

% Create the text label for the timestamp
hTextLabel = uicontrol('style','text','String','Timestamp', ...
    'Units','normalized',...
    'Position',[0.85 -.04 .15 .08]);

% Create the image object in which you want to
% display the video preview data.
vidRes = vid.VideoResolution;
imWidth = vidRes(1);
imHeight = vidRes(2);
nBands = vid.NumberOfBands;
hImage = image( zeros(imHeight, imWidth, nBands) );

% Specify the size of the axes that contains the image object
% so that it displays the image at the right resolution and
% centers it in the figure window.
figSize = get(hFig,'Position');
figWidth = figSize(3);
figHeight = figSize(4);
gca.unit = 'pixels';
gca.position = [ ((figWidth - imWidth)/2)...
               ((figHeight - imHeight)/2)...
               imWidth imHeight ];

% Set up the update preview window function.
setappdata(hImage,'UpdatePreviewWindowFcn',@mypreview_fcn);

% Make handle to text label available to update function.
setappdata(hImage,'HandleToTimestampLabel',hTextLabel);

preview(vid, hImage);
