Toolbox™ получения изображений позволяет получать изображения и видео с камер и захватчиков кадров непосредственно в MATLAB ® и Simulink ®. Оборудование можно обнаруживать автоматически и настраивать его свойства. Расширенные рабочие процессы позволяют инициировать получение данных во время обработки в цикле, выполнять фоновое получение данных и синхронизировать выборку на нескольких мультимодальных устройствах. С поддержкой нескольких производителей оборудования и отраслевых стандартов вы можете использовать устройства обработки изображений, начиная от недорогих веб-камер и заканчивая высококлассными научными и промышленными устройствами, отвечающими низким требованиям к освещению, скорости и другим сложным требованиям.
Программное обеспечение Image Acquisition Toolbox реализует объектно-ориентированный подход к получению изображения. С помощью функций панели инструментов создается объект, представляющий соединение между MATLAB и определенными устройствами получения изображений. С помощью свойств объекта можно управлять различными аспектами процесса сбора, такими как объем видеоинформации, который требуется захватить. Создание объектов сбора изображений описывает процесс создания объектов.
После установления соединения с устройством можно получить данные изображения, выполнив триггер. На панели инструментов все получение изображения инициируется триггером. Панель инструментов поддерживает несколько типов триггеров, которые позволяют управлять моментом приобретения. Например, с помощью аппаратных триггеров можно синхронизировать получение с внешним устройством. Получение данных изображения описывает, как инициировать получение данных изображения.
Для работы с полученными данными их необходимо поместить в рабочую область MATLAB. При получении фреймов панель инструментов сохраняет их в буфере памяти. Панель инструментов предоставляет несколько способов переноса одного или нескольких кадров данных в рабочую область, где ими можно управлять, как и любым другим многомерным числовым массивом. Этот процесс описывается в разделе Добавление данных изображения в рабочую область MATLAB.
Наконец, приложение для получения изображений можно расширить с помощью обратных вызовов событий. Панель инструментов определила определенные вхождения, такие как инициирование получения, как события. Выполнение определенной функции можно связать с определенным событием. Использование событий и обратных вызовов описывает этот процесс.
Примечание
В предыдущих версиях панели инструментов получения изображений файлы для всех адаптеров были включены в установку. Начиная с версии R2014a, каждый адаптер доступен отдельно через пакеты поддержки. Для использования панели инструментов получения изображений необходимо установить адаптер, используемый камерой. Сведения об установке адаптеров с помощью Add-On MATLAB см. в разделе Пакеты поддержки получения образов для аппаратных адаптеров.
Панель инструментов использует компоненты, называемые аппаратными адаптерами устройств, для подключения к устройствам через их драйверы. Набор инструментов включает адаптеры, поддерживающие устройства, производимые несколькими поставщиками оборудования для сбора изображений. Кроме того, панель инструментов включает адаптер для обычных устройств для сбора видео Windows ®.
На следующем рисунке показаны эти компоненты и их взаимосвязь.

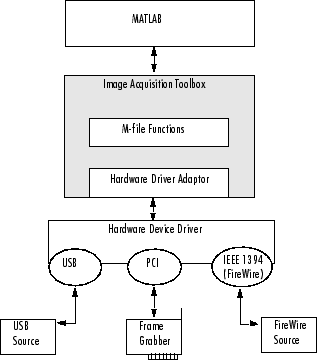

Программные компоненты панели инструментов для получения изображений
Для продукта инструментария получения изображений, включая инструмент получения изображений, теперь требуется лицензия на продукт Toolbox™ обработки изображений, начиная с R2008b года.
Если у вас уже есть продукт Toolbox™ обработки изображений, вам не нужно ничего делать.
Если у вас нет набора инструментов обработки изображений, программное обеспечение Toolbox™ получения изображений R2008a и более ранних версий будет продолжать работать. Если вы хотите использовать R2008b или будущие версии и у вас есть текущая активная лицензия на программное обеспечение Image Acquisition Toolbox, вы можете загрузить продукт Image Processing Toolbox бесплатно. Новые клиенты должны будут приобрести оба продукта, чтобы использовать продукт Image Acquisition Toolbox.
По всем вопросам обращайтесь в службу поддержки клиентов MathWorks.
Функциональность ПО Image Acquisition Toolbox доступна в настольном приложении. Вы подключаетесь непосредственно к оборудованию в инструменте и затем можете задать параметры сбора, а также просмотреть и получить данные изображения. Вы можете записать данные в MATLAB в нескольких форматах, а также создать файл VideyWriter прямо из инструмента.
Чтобы открыть инструмент, введите imaqtool в командной строке MATLAB или выберите «Получение изображения» на вкладке «Приложения» в MATLAB. Инструмент имеет обширную справку на рабочем столе. При щелчке на различных панелях пользовательского интерфейса соответствующая справка появляется на панели Справка инструмента получения изображений.
Большая часть Руководства пользователя описывает выполнение задач с помощью панели инструментов с помощью командной строки MATLAB. Сведения об использовании рабочего стола см. в разделе Начало работы с инструментом получения изображений.
Программное обеспечение Image Acquisition Toolbox включает адаптеры, которые обеспечивают поддержку нескольких поставщиков оборудования для получения изображений профессионального класса, устройства, которые поддерживают спецификацию цифровой камеры на основе IIDC 1394 (DCAM) и устройства, которые обеспечивают модель драйвера Windows (WDM) или видео для Windows Драйверы (VFW), такие как USB и IEEE ® 1394 (FireWire, i.LINK ®) веб-камеры, видеокамеры цифрового видео (DV) и ТВ-тюнеры. Для получения последней информации о поддерживаемом оборудовании посетите страницу инструментария для получения изображений на веб-сайте MathWorks (www.mathworks.com/products/image-acquisition).
Спецификация DCAM, разработанная Торговой ассоциацией 1394, описывает общий интерфейс для обмена данными с цифровыми камерами IEEE 1394 (FireWire), который часто используется в научных приложениях. Адаптер DCAM панели инструментов поддерживает формат 7, также называемый режимом частичного сканирования. Панель инструментов использует префикс F7_ для идентификации имен форматов видео формата 7.
Примечание
Панель инструментов поддерживает только подключения к DCAM-совместимым устройствам IEEE 1394 (FireWire) с помощью драйвера DCAM Университета Карнеги-Меллона. Панель инструментов несовместима с любым другим драйвером, предоставленным поставщиком, даже если драйвер совместим с DCAM.
Можно добавить поддержку дополнительного оборудования, написав адаптер. Дополнительные сведения см. в разделе Поддержка дополнительного оборудования.
Примечание
В предыдущих версиях панели инструментов получения изображений файлы для всех адаптеров были включены в установку. Начиная с версии R2014a, каждый адаптер доступен отдельно через пакеты поддержки. Для использования панели инструментов получения изображений необходимо установить адаптер, используемый камерой. Сведения об установке адаптеров с помощью Add-On MATLAB см. в разделе Пакеты поддержки получения образов для аппаратных адаптеров.
