lteDCI

Структуры формата управляющей информации нисходящей линии связи и битовые полезные нагрузки

свернуть все на странице

Синтаксис

dciout = lteDCI (enb, dciin)

[dciout, bitsout] = lteDCI (enb, dciin)

[___] = lteDCI (enb, dciin, opts)

[___] = lteDCI (enb, chs, dciin, opts)

[___] = lteDCI (enb, bitsin, opts)

[___] = lteDCI (enb, chs, bitsin, opts)

[___] = lteDCI (istr, opts)

Описание

пример

dciout = lteDCI(enb,dciin) возвращает значение dciout структура, содержащая сообщение информации управления нисходящей линии связи (DCI), заданные входные структуры, содержащие общеячеистые настройки и установку формата DCI. С помощью этого синтаксиса создаваемые сообщения имеют минимально возможные размеры для конфигурации ячейки (полосы пропускания канала, структура кадра и т.д.).

Эта функция создает и обрабатывает сообщения DCI для форматов, определенных в TS 36.212 [2], раздел 5.3.3. Более поздние версии стандарта LTE могут добавлять в формат битовые поля, специфичные для UE. По умолчанию любые специфичные для UE битовые поля, добавленные после первого освобождения формата, появляются в выходных данных, но являются неактивными. Использует для lteDCI включают в себя создание сообщения DCI по умолчанию, слепое декодирование типов формата DCI и определение размеров битовых полей.

Сведения о назначении полосы пропускания канала см. в разделе Указание количества блоков ресурсов.

пример

[dciout,bitsout] = lteDCI(enb,dciin) также возвращает вектор, bitsout, представляющее набор полей сообщения, отображаемых на полезную нагрузку информационного бита (включая любое заполнение нулем).

пример

[___] = lteDCI(enb,dciin,opts) форматирует возвращенную структуру с помощью опций, указанных в opts.

Этот синтаксис поддерживает параметры вывода из предыдущих синтаксисов.

пример

[___] = lteDCI(enb,chs,dciin,opts) позволяет расширять форматы дополнительными битовыми полями для каждого UE с использованием специфичной для UE структуры конфигурации канала, chs.

пример

[___] = lteDCI(enb,bitsin,opts) использование bitsin для инициализации всех полей сообщений. bitsin обрабатывается как полезная нагрузка информационного бита DCI и непосредственно отображается в bitsout, (bitsout == bitsin). По умолчанию формат выводится непосредственно из длины bitsin. Следовательно, длина bitsin должен быть одним из допустимых размеров формата для заданных параметров для всей ячейки, enb. Дополнительные сведения см. в разделе lteDCIInfo.

Если несколько форматов имеют одинаковый размер полезной нагрузки, выбирается первый соответствующий формат. Сначала функция проверяет форматы 0 и 1A, отдавая предпочтение более распространенному пространству поиска. Если соответствие не найдено, поиск в остальных форматах выполняется в алфавитно-цифровом порядке. Чтобы переопределить совпадение слепого формата в этом синтаксисе, добавьте явное enb.DCIFormat поле.

пример

[___] = lteDCI(enb,chs,bitsin,opts) позволяет расширять форматы дополнительными битовыми полями для каждого UE с использованием специфичной для UE структуры конфигурации канала, chs. Размеры полезной нагрузки DCI для комбинации параметров для всей соты и специфичных для UE параметров определяют набор допустимых bitsin длины. Дополнительные сведения см. в разделе lteDCIInfo.

Как и в предыдущем синтаксисе, тип формата выводится из длины bitsin. Чтобы переопределить совпадение слепого формата в этом синтаксисе, добавьте явное chs.DCIFormat поле.

[___] = lteDCI(istr,opts) принимает структуру ввода, istr. Поля, описанные в структурах enb и dciin должен присутствовать как часть istr. В этом синтаксисе dciout, также переносит вперед NDLRB и DCIFormat поля, поставляемые в istr.

Этот синтаксис не рекомендуется и будет удален в следующем выпуске. Вместо этого используйте один из предыдущих синтаксисов, разделяющий параметры на различные входные структуры.

Примеры

свернуть все

Создать DCI

Открыть сценарий в реальном времени

Создайте формат 1A структуру сообщений DCI с распределенным типом распределения VRB. Поля сообщения о присвоении содержатся в dci1A.Allocation подструктура. Когда формат 1A AllocationType поле правильно инициализируется на входе в функцию, выводится соответствующий набор полей. Для 1A формата, настройка AllocationType к 1 - распределенное распределение, а 0 - локализованное распределение.

enb = struct('NDLRB',50,'CellRefP',1,'DuplexMode','FDD');
dciin = struct('DCIFormat','Format1A','AllocationType',1);
dci1A = lteDCI(enb,dciin)

dci1A = struct with fields:
           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 0
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

allocfields = dci1A.Allocation

allocfields = struct with fields:
    RIV: 0
    Gap: 0

Значения полей этой структуры могут быть установлены и переданы обратно через функцию. Выведите информационные биты с новыми значениями.

dci1A.RV = 1;
dci1A.Allocation.RIV = 6;
dci1Aupdated = lteDCI(enb,dci1A)

dci1Aupdated = struct with fields:
           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 1
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

allocfields = dci1Aupdated.Allocation

allocfields = struct with fields:
    RIV: 6
    Gap: 0

Создание сообщения TDD DCI формата 1

Открыть сценарий в реальном времени

Создайте структуру сообщений DCI формата 1 с типом выделения ресурсов 1 и схемой модуляции TDD. Набор AllocationType в 1 и выведите набор полей распределения. AllocationType - бит заголовка выделения ресурсов для формата 1. Также инициализируйте ModCoding поле на входе. Все неинициализированные поля по умолчанию равны 0.

enb.NDLRB = 50;
enb.CellRefP = 1;
enb.DuplexMode = 'TDD';

dciin.DCIFormat = 'Format1';
dciin.AllocationType = 1;
dciin.ModCoding = 7;

dci1 = lteDCI(enb,dciin)

dci1 = struct with fields:
           DCIFormat: 'Format1'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 7
              HARQNo: 0
             NewData: 0
                  RV: 0
            TPCPUCCH: 0
            TDDIndex: 0
    HARQACKResOffset: 0

allocfields = dci1.Allocation

allocfields = struct with fields:
      Bitmap: '00000000000000'
    RBSubset: 0
       Shift: 0

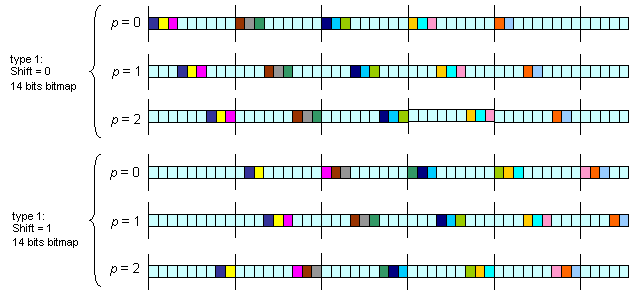

Для указанной конфигурации, Allocation подструктура включает битовое поле символьного вектора, Bitmap, плюс RBSubset и Shift поля.

Создание битового сообщения DCI

Открыть сценарий в реальном времени

Создайте формат 1A структуру сообщений DCI и выведите bitsout сообщение. Измените сообщение DCI и просмотрите изменения.

Создание параметров для всей ячейки и структур параметров сообщений DCI. Для сообщения DCI назначьте 1A формата и тип распределения 0. Создайте сообщение DCI. Просмотрите структуру сообщений DCI и выходные биты.

enb = struct('NDLRB',25,'CellRefP',1,'DuplexMode','FDD');
dciin = struct('DCIFormat','Format1A','AllocationType',0);

[dciout,bitsout] = lteDCI(enb,dciin);

dciout

dciout = struct with fields:
           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 0
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 0
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

bitsout'

ans = 1x25 int8 row vector

   1   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0

Первый бит в bitsout является 1 для 1A формата сообщения DCI. Второй бит равен 0 для AllocationType = 0.

Измените тип распределения на 1. Повторно создайте сообщение DCI. Просмотрите структуру сообщений DCI и выходные биты.

dciin = struct('DCIFormat','Format1A','AllocationType',1);

[dciout,bitsout] = lteDCI(enb,dciin);

dciout

dciout = struct with fields:
           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 0
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

bitsout'

ans = 1x25 int8 row vector

   1   1   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0

Обратите внимание на AllocationType и второй бит bitsout оба изменены с 0 на 1.

Измените формат сообщения DCI на 0. Повторно создайте сообщение DCI. Просмотрите структуру сообщений DCI и выходные биты.

dciin = struct('DCIFormat','Format0','AllocationType',1);

[dciout,bitsout] = lteDCI(enb,dciin);

dciout

dciout = struct with fields:
         DCIFormat: 'Format0'
               CIF: 0
        Allocation: [1x1 struct]
         ModCoding: 0
           NewData: 0
               TPC: 0
        CShiftDMRS: 0
          TDDIndex: 0
        CSIRequest: 0
        SRSRequest: 0
    AllocationType: 1

bitsout'

ans = 1x25 int8 row vector

   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   0   1   0

Первый бит в bitsout измените значение с 1 на 0. Поскольку формат сообщения 0 и 1A имеют одинаковую длину, первый бит в bitsout используется для различения этих форматов. Для всех остальных форматов длина сообщения используется для различения типов формата. Для формата 0 - настройка для AllocationType определяется номером бита 24.

Дополнительные представления сообщений DCI

Открыть сценарий в реальном времени

Создайте формат 1 структуры сообщений DCI и укажите необязательный 'fieldsizes' и 'excludeunusedfields' входные данные. По умолчанию структура вывода содержит все возможные поля для формата ввода. Не все поля активны для заданных входных параметров. В частности, некоторые могут отсутствовать в битах полезной нагрузки. Для просмотра количества битов, связанных с каждым полем, используйте необязательный параметр 'fieldsizes' вход. 'fieldsizes' опция также добавляет 'Padding' поле для вывода, указывающее количество битов заполнения.

enb.NDLRB = 50;
enb.CellRefP = 1;
enb.DuplexMode = 'TDD';

dciin.DCIFormat = 'Format1';
dciin.AllocationType = 1;
dciin.ModCoding = 7;

opts = {'fieldsizes'}

opts = 1x1 cell array
    {'fieldsizes'}

dci1 = lteDCI(enb,dciin,opts)

dci1 = struct with fields:
           DCIFormat: 'Format1'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 5
              HARQNo: 4
             NewData: 1
                  RV: 2
            TPCPUCCH: 2
            TDDIndex: 2
    HARQACKResOffset: 0
             Padding: 0

allocfields = dci1.Allocation

allocfields = struct with fields:
      Bitmap: 14
    RBSubset: 2
       Shift: 1

Просмотрите выходные данные для просмотра размеров всех полей сообщений DCI.

Удалите неиспользуемые (0 бит) поля из структуры вывода с помощью 'excludeunusedfields' вариант.

opts = {'fieldsizes','excludeunusedfields'}

opts = 1x2 cell
    {'fieldsizes'}    {'excludeunusedfields'}

dci1 = lteDCI(enb,dciin,opts)

dci1 = struct with fields:
         DCIFormat: 'Format1'
    AllocationType: 1
        Allocation: [1x1 struct]
         ModCoding: 5
            HARQNo: 4
           NewData: 1
                RV: 2
          TPCPUCCH: 2
          TDDIndex: 2

allocfields = dci1.Allocation

allocfields = struct with fields:
      Bitmap: 14
    RBSubset: 2
       Shift: 1

Поля вывода с битовой длиной, равной нулю, больше не появляются на выходе.

Слепое восстановление измененного формата 1A сообщение DCI

Открыть сценарий в реальном времени

Создайте формат 1A структуру сообщений DCI с распределенным типом распределения VRB. Allocation подструктура содержит поля сообщения о присвоении. Чтобы задать распределенное распределение, задайте формат 1A AllocationType поле к 1. Чтобы указать локализованное распределение, установите AllocationType в поле 0.

enb.NDLRB = 50;
enb.CellRefP = 1;
enb.DuplexMode = 'FDD';
dciin.DCIFormat = 'Format1A';
dciin.AllocationType = 1;
[dci1A,bits] = lteDCI(enb,dciin);
disp(dci1A)

           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 0
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

disp(dci1A.Allocation)

    RIV: 0
    Gap: 0

Отрегулируйте RV и RIV значения полей dci1A. Позвоните в lteDCI снова для обновления информационных битов новыми значениями. Просмотрите обновленные поля сообщений, слепо восстановив их непосредственно из выходных битов сообщения DCI.

dci1A.RV = 1;
dci1A.Allocation.RIV = 6;
[~,bitsUpdated] = lteDCI(enb,dci1A);
dci1Arec = lteDCI(enb,bitsUpdated);
disp(dci1Arec)

           DCIFormat: 'Format1A'
                 CIF: 0
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 0
              HARQNo: 0
             NewData: 0
                  RV: 1
            TPCPUCCH: 0
            TDDIndex: 0
          SRSRequest: 0
    HARQACKResOffset: 0

disp(dci1Arec.Allocation)

    RIV: 6
    Gap: 0

Создание сообщения DCI с использованием управления, специфичного для UE

Открыть сценарий в реальном времени

Используйте дополнительную структуру входных параметров, специфичную для UE, для управления полями DCI, специфичными для UE. Создайте сообщение для передачи по EPDCCH, предназначенному для UE, сконфигурированного с полем индикатора несущей, CIF.

Инициализация структуры для всей ячейки enb, структура формата DCI dciin, специфичная для UE структура chsи структура опций вывода opts.

enb.NDLRB = 50;
enb.CellRefP = 1;
enb.DuplexMode = 'TDD';

dciin.DCIFormat = 'Format1';
dciin.AllocationType = 1;
dciin.ModCoding = 7;

chs.ControlChannelType = 'EPDCCH';
chs.EnableCarrierIndication = 'On';
chs.EnableSRSRequest = 'Off';
chs.EnableMultipleCSIRequest = 'Off';

opts = {'fieldsizes','excludeunusedfields'}

opts = 1x2 cell
    {'fieldsizes'}    {'excludeunusedfields'}

Создайте и просмотрите сообщение DCI.

dci1 = lteDCI(enb,chs,dciin,opts)

dci1 = struct with fields:
           DCIFormat: 'Format1'
                 CIF: 3
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 5
              HARQNo: 4
             NewData: 1
                  RV: 2
            TPCPUCCH: 2
            TDDIndex: 2
    HARQACKResOffset: 2

allocfields = dci1.Allocation

allocfields = struct with fields:
      Bitmap: 14
    RBSubset: 2
       Shift: 1

На основе специфичных для UE настроек в chs, выход включает в себя три бита CIF поле и два бита HARQACKResOffset поле. Если эти поля присутствовали в dciinих значения будут отображены в соответствующие позиции в информационных битах на выходе.

Создание сообщения DCI с использованием управляющего и битового потока, специфичного для UE

Открыть сценарий в реальном времени

Инициализация структуры для всей ячейки enb, специфичная для UE структура chs, и структура опций вывода opts.

enb.NDLRB = 50;
enb.CellRefP = 1;
enb.DuplexMode = 'TDD';

chs.DCIFormat = 'Format1B';
chs.ControlChannelType = 'EPDCCH';
chs.EnableCarrierIndication = 'On';
chs.EnableSRSRequest = 'Off';
chs.EnableMultipleCSIRequest = 'Off';
chs.NTxAnts = 1;

opts = {'fieldsizes','excludeunusedfields'};

На основе специфичных для UE настроек в chs, длина сообщения DCI расширяется для включения полей CIF (3 бита) и HARQACKResOffset (2 бита). Используя lteDCIInfo и chs чтобы определить правильную длину входного битового потока, создайте bitsin.

info = lteDCIInfo(enb,chs);

bitsin = zeros(getfield(info,chs.DCIFormat),1);

Создание нового сообщения DCI с использованием настроек для всей соты, специфичных для UE элементов управления и bitsin.

[dciout,bitsout] = lteDCI(enb,chs,bitsin,opts);
dciout

dciout = struct with fields:
           DCIFormat: 'Format1B'
                 CIF: 3
      AllocationType: 1
          Allocation: [1x1 struct]
           ModCoding: 5
              HARQNo: 4
             NewData: 1
                  RV: 2
            TPCPUCCH: 2
            TDDIndex: 2
                TPMI: 2
                 PMI: 1
    HARQACKResOffset: 2

Входные аргументы

свернуть все

`enb` - настройки для всей соты eNeyB
структура

Настройки на уровне ячейки eNeyB, заданные как структура, содержащая эти поля параметров.

Поле параметра	Обязательно или необязательно	Ценности	Описание
`NDLRB`	Необходимый	Скалярное целое число от 6 до 110	Количество блоков ресурсов нисходящей линии связи. ( $_{}^{NRBDL}$ )
`NULRB`	Необходимый	Скалярное целое число от 6 до 110	Количество блоков ресурсов восходящей линии связи. ( $_{}^{NRBUL}$ )
`DCIFormat`	Требуется (сведения о применимости см. в описании синтаксиса)	`'Format0'`, `'Format1'`, `'Format1A'`, `'Format1B'`, `'Format1C'`, `'Format1D'`, `'Format2'`, `'Format2A'`, `'Format2B'`, `'Format2C'`, `'Format2D'`, `'Format3'`, `'Format3A'`, `'Format4'`, `'Format5'`, `'Format5A'`	Формат управляющей информации нисходящей линии связи (DCI)
`CellRefP`	Дополнительный	1 (по умолчанию), 2, 4	Количество антенных портов cell-specific reference signal (CRS)
`DuplexMode`	Дополнительный	`'FDD'` (по умолчанию), `'TDD'`	Режим дуплексирования, указанный как: `'FDD'` для дуплексного частотного разделения или `'TDD'` для дуплексного разделения времени

`dciin` - Настройки DCI
структура

Параметры DCI, указанные как структура, которая может содержать эти поля.

Поле параметра	Обязательно или необязательно	Ценности	Описание
`DCIFormat`	Обязательно, за исключением тех случаев, когда `bitsin` является входным	`'Format0'`, `'Format1'`, `'Format1A'`, `'Format1B'`, `'Format1C'`, `'Format1D'`, `'Format2'`, `'Format2A'`, `'Format2B'`, `'Format2C'`, `'Format2D'`, `'Format3'`, `'Format3A'`, `'Format4'`, `'Format5'`, `'Format5A'`	Формат управляющей информации нисходящей линии связи (DCI)

Любые специфичные для формата поля можно инициализировать, добавляя их в dciin. Посмотрите dciout для вывода конкретных полей для каждого DCIFormat.

`opts` - Параметры форматирования для выходной структуры DCI
символьный вектор | массив ячеек символьных векторов | строковый массив

Параметры форматирования для выходной структуры DCI, заданные как символьный вектор, массив ячеек символьных векторов или строковый массив. Можно указать формат для включения содержимого поля и полей. Для удобства можно задать несколько параметров в виде одного вектора символа или скаляра строки с помощью разделенного пробелом списка значений, помещенных в кавычки. Значения для opts если указан в виде символьного вектора include (используйте двойные кавычки для строки):

Категория	Варианты	Описание
Содержимое поля	`'fieldvalues' (default)`	Установите поля на нуль или на их входные значения.
Содержимое поля	`'fieldsizes'`	Устанавливает значения полей в их битовые размеры и добавляет `Padding` поле в `dciout`. `Padding` указывает количество добавленных битов заполнения.
Поля для включения	`'includeallfields' (default)`	`dciout` включает в себя все возможные поля для запрошенного формата DCI.
Поля для включения	`'excludeunusedfields'`	`dciout` исключает поля с нулевой длиной для данного набора параметров.

Пример: 'fieldsizes excludeunusedfields', "fieldsizes excludeunusedfields", {'fieldsizes','excludeunusedfields'}, или ["fieldsizes","excludeunusedfields"] укажите те же параметры форматирования.

Типы данных: char | string | cell

`chs` - Конфигурирование канала, связанного с пользовательским оборудованием
структура

Конфигурация канала, относящегося к пользовательскому оборудованию (относящегося к UE), заданная как структура, содержащая эти специфичные для UE поля.

Примечание

Все поля в chs являются необязательными. Наличие этих дополнительных полей зависит от:

Является ли передача сообщения DCI в PDCCH с использованием отображения общего пространства поиска или в EPDCCH.
Функции, специфичные для версии, сконфигурированные в пользовательском оборудовании назначения.

Эти дополнительные битовые поля UE по умолчанию отключены.

`DCIFormat` - имя формата DCI
`'Format0'` | `'Format1'` | `'Format1A'` | `'Format1B'` | `'Format1C'` | `'Format1D'` | `'Format2'` | `'Format2A'` | `'Format2B'` | `'Format2C'` | `'Format2D'` | `'Format3'` | `'Format3A'` | `'Format4'` | `'Format5''Format5A'`

Имя формата DCI, указанное как вектор символа или скаляр строки. Для строкового скаляра используйте двойные кавычки. Сведения о применимости см. в описании синтаксиса.
