Группы элементов ресурса (REG) используются для определения отображения каналов управления на элементы ресурса (RE).
REG являются блоками последовательных RE в пределах одного символа OFDM. REG в подкадре расположены в первых четырех символах OFDM и идентичны по размеру и количеству для каждого соответствующего подкадра на каждом антенном порту.

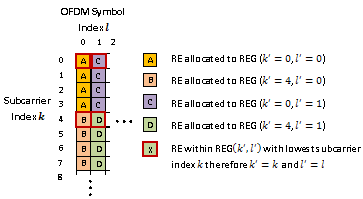

REG представлены индексной парой ′). k ′ является индексом поднесущей RE в пределах REG с самым низким индексом поднесущей k. Индекс l ′ является индексом символа OFDM REG (1). Эта пара индексов показана на следующем рисунке.
Количество RE в REG таково, что REG содержит четыре RE, которые не заняты определенным опорным сигналом соты ни на одном из используемых антенных портов.
Все RE в пределах ресурсного блока в одном из первых четырех символов OFDM назначаются REG. Следовательно, на количество RE в пределах каждого REG и количество REG в пределах символа OFDM влияет количество конкретных для соты опорных сигналов, присутствующих на всех антенных портах.
Количество и местоположение опорных сигналов соты зависят от количества антенных портов и типа используемого циклического префикса.
Каждый антенный порт имеет связанный с ним уникальный опорный сигнал для конкретной соты. Поскольку на компоновку REG влияют конкретные опорные сигналы соты, компоновка REG для конфигурации с одним или двумя антенными портами или конфигурации с четырьмя антенными портами отличается. Расположение REG для каждого ресурсного блока в подкадре и для каждого антенного порта идентично.
Компоновка REG для каждой конфигурации антенного порта описана ниже для обычного циклического префикса.

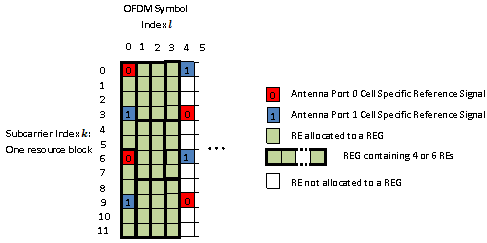

Когда используются антенный порт 0 или порты 0 и 1, предполагается, что опорный сигнал конкретной ячейки присутствует на обоих антенных портах 0 и 1. Это приводит к устройству REG для каждого блока ресурсов, как показано на следующем рисунке.
Специфические для соты опорные сигналы присутствуют в первом символе OFDM. Поскольку в REG требуются четыре RE, не содержащие эталонные сигналы конкретных ячеек, двенадцать RE в первом символе делятся на два REG, каждый из которых содержит шесть RE (два содержат эталонные сигналы конкретных ячеек и четыре пустых). Во втором и третьем символах OFDM не присутствует опорный сигнал конкретной ячейки, поэтому двенадцать RE в каждом символе разделены между тремя REG, каждый из которых содержит четыре RE.

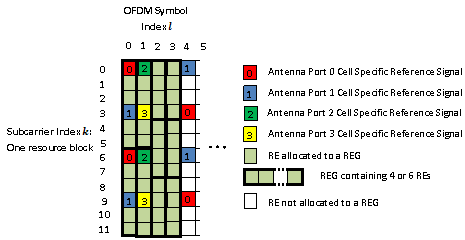

Расположение REG в каждом ресурсном блоке для конфигурации с четырьмя антенными портами показано на следующем рисунке.
Назначение REG в первом символе OFDM является таким же, как для конфигурации с одним или двумя антенными портами. Во втором символе OFDM присутствуют четыре специфических для ячейки опорных сигнала, поэтому для отображения управляющих данных доступны восемь RE. Двенадцать RE разделены на две REG, каждая из которых содержит шесть RE. Третий и четвертый символы OFDM не содержат опорных сигналов, поэтому доступны три REG.
Субкадр расширенного циклического префикса содержит двенадцать символов OFDM в отличие от четырнадцати для нормального циклического префикса. Поскольку количество конкретных опорных сигналов соты в стандартном или расширенном подкадре циклического префикса является одинаковым, ограниченное число символов OFDM в расширенном подкадре циклического префикса требует уменьшения интервала между символами OFDM конкретных опорных сигналов соты по сравнению с использованием стандартного циклического префикса.
Это уменьшение является интервалом, вызывающим присутствие конкретных опорных сигналов ячейки в четвертом символе OFDM расширенного подкадра циклического префикса, в то время как в обычном подкадре циклического префикса никакие конкретные опорные сигналы ячейки не присутствуют. Следовательно, когда используется расширенный циклический префикс, в четвертом символе OFDM присутствуют два REG, каждый из которых содержит шесть RE.
Количество специфичных для ячейки опорных символов в первых трех символах OFDM идентично для нормального или расширенного циклического префикса, поэтому конфигурации REG идентичны.

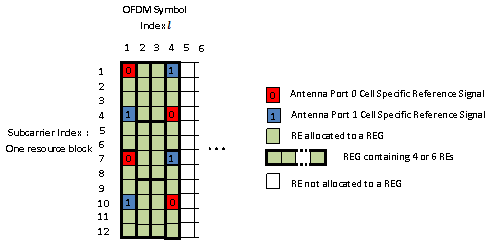

Компоновка REG для конфигурации с одним или двумя антенными портами при использовании расширенного циклического префикса показана на следующем рисунке.

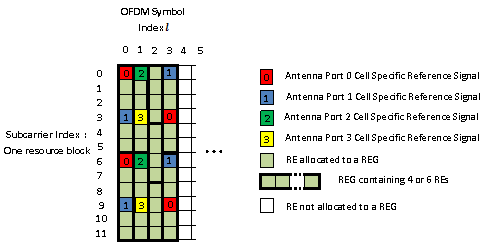

Расположение REG для конфигурации с четырьмя антенными портами при использовании расширенного циклического префикса показано на следующем рисунке.
