Зондирующие опорные сигналы (SRS) передаются по восходящей линии связи и позволяют сети оценивать качество канала на различных частотах.
SRS используется базовой станцией для оценки качества восходящего канала для больших полос частот за пределами назначенного диапазона для конкретного UE. Это измерение не может быть получено с DRS, поскольку они всегда связаны с PUSCH или PUCCH и ограничены выделенной UE полосой пропускания. В отличие от DRS, ассоциированного с физическими каналами управления восходящей линии связи и совместно используемыми каналами, SRS не обязательно передается вместе с любым физическим каналом. Если SRS передается по физическому каналу, то он может растягиваться по большей полосе частот. Информация, предоставляемая оценками, используется для планирования передач по восходящей линии связи на блоках ресурсов хорошего качества.
SRS может передаваться так часто, как каждый второй подкадр (2 мс), или так редко, как каждый 16-й кадр (160 мс). SRS передаются по последнему символу подкадра.
Существует два способа передачи SRS:
Широкополосный режим - одна единственная передача SRS покрывает интересующую полосу пропускания. Оценка качества канала получается в пределах одного символа SC-FDMA. Однако при плохих условиях канала, таких как глубокое замирание и высокие потери в тракте, использование этого режима может привести к плохой оценке канала.

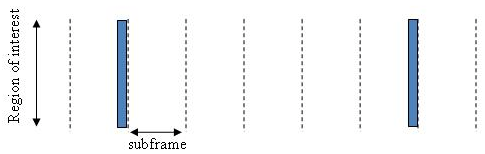

SRS без скачкообразной перестройки частоты
Режим скачкообразной перестройки частоты - передача SRS разделена на ряд узкополосных передач, которые будут охватывать всю интересующую область полосы пропускания; этот режим является предпочтительным способом при плохих условиях канала.

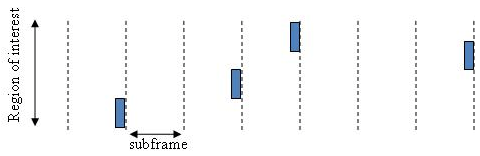

SRS со скачкообразной перестройкой частоты
Зондирующие опорные сигналы генерируются с использованием базовой последовательности, обозначенной n). Эта последовательность оснований обсуждается далее в последовательности оснований. Эта последовательность оснований, используемая явно для обозначения последовательности SRS, определяется следующим уравнением.
(α) (n)
Желательно, чтобы SRS-последовательности имели небольшие изменения мощности во времени и частоте, что приводит к высокой эффективности усилителя мощности и сравнимому качеству оценки канала для всех частотных компонентов. Последовательности Задоффа-Чу являются хорошими кандидатами, поскольку они проявляют постоянную мощность во времени и частоте. Однако количество последовательностей Задоффа-Чу ограничено, что делает их непригодными для использования самостоятельно. Генерация и отображение SRS рассматриваются далее в этом разделе.
Зондирующие опорные сигналы определяются циклическим сдвигом α базовой последовательности r.
Последовательность оснований r представлена в следующем уравнении.
v (n)
Предыдущее уравнение содержит следующие переменные.
MSCRS, MSCRS - длина последовательности опорных сигналов.
., 29 - номер базовой группы последовательностей.
0,1 - порядковый номер внутри группы и применяется только к опорным сигналам длиной более 6 блоков ресурсов.
Циклический сдвиг во временной области (пост IFFT в модуляции OFDM) эквивалентен повороту фазы в частотной области (пре-IFFT в модуляции OFDM). Последовательность оснований циклически сдвигается для увеличения общего числа доступных последовательностей. Для частотных неселективных каналов по 12 поднесущим ресурсного блока можно достичь ортогональности между SRS, генерируемыми из одной и той же базовой последовательности, если 2xeonnSRS8, 0,1,2,3,4,5,6,7 (сконфигурировано для каждого UE более высокими уровнями) и предполагая, что SRS синхронизированы во времени.
Ортогональность можно использовать для передачи SRS одновременно, используя те же частотные ресурсы без взаимных помех. Обычно SRS, генерируемая из различных базовых последовательностей, не будет ортогональной; однако они будут обладать низкими свойствами взаимной корреляции.

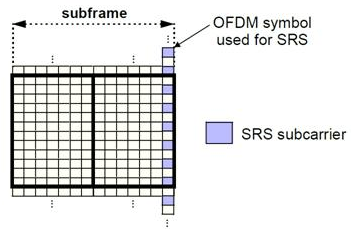

Аналогично опорным сигналам демодуляции восходящей линии связи для PUCCH и PUSCH, SRS мультиплексируются по времени. Однако они отображаются на каждую вторую поднесущую в последнем символе подкадра, создавая гребенчатый шаблон, как показано на следующем рисунке.
Минимальный частотный интервал, покрываемый SRS с точки зрения полосы пропускания, составляет 4 блока ресурсов, а более крупные интервалы покрываются кратными 4 блокам ресурсов. Это означает, что минимальная длина последовательности равна 24. Чтобы максимизировать количество доступных последовательностей Задоффа-Чу, необходима последовательность простой длины. Последовательность минимальной длины 24 не является простой.
Поэтому последовательности Задоффа-Чу сами по себе не подходят. Фактически существуют следующие два типа базовых опорных последовательностей:
с длиной последовательности ≥ 48 (охватывающей 8 или более блоков ресурсов), которые используют циклическое расширение последовательностей Задоффа-Чу
с длиной последовательности = 24 (охватывающей 4 блока ресурсов), которые используют специальную последовательность QPSK
Существует всего 30 групп последовательностей, 29}, каждая из которых содержит одну последовательность длиной меньше или равной 60. Это соответствует полосам пропускания передачи 1,2,3,4 и 5 блоков ресурсов. Кроме того, существуют две последовательности (одна для v = 0 или 1) для длины ≥ 72; соответствует полосам пропускания передачи 6 или более ресурсных блоков.
Следует отметить, что не все значения m разрешены, где m - количество блоков ресурсов, используемых для передачи. Допустимы только значения m, которые являются произведением степеней 2, 3 и 5, как показано в следующем уравнении.
целые числа
Причина этого ограничения заключается в том, что размеры DFT операции предварительного кодирования SC-FDMA ограничены значениями, которые являются произведением мощностей 2, 3 и 5. Операция DFT может охватывать более одного ресурсного блока, и, поскольку каждый ресурсный блок имеет 12 поднесущих, общее количество поднесущих, подаваемых в DFT, будет составлять 12m. Поскольку результат 12m должен быть произведением степеней 2, 3 и 5, это означает, что количество блоков ресурсов должно быть произведением степеней 2, 3 и 5. Поэтому значения m, такие как 7, 11, 14, 19 и т.д., недействительны.
Для данного временного интервала последовательности опорных сигналов восходящей линии связи, используемые в ячейке, взяты из одной конкретной группы последовательностей. Если одна и та же группа должна использоваться для всех слотов, то это называется фиксированным назначением. С другой стороны, если номер группы u изменяется для всех временных интервалов в соте, это называется групповой скачкообразной перестройкой.
Фиксированное назначение группы. При использовании фиксированного назначения групп для всех слотов используется один и тот же номер группы. Номер группы u является тем же самым, что и для PUCCH, и является функцией идентификационного номера соты по модулю 30.
.., 503
Групповая скачкообразная перестройка. Если используется групповая скачкообразная перестройка, шаблон применяется к вычислению номера группы последовательностей.
Этот шаблон определяется следующим уравнением.
⋅2imod30
Как показано в предыдущем уравнении, этот шаблон групповой скачкообразной перестройки является функцией номера ns слота и вычисляется с использованием псевдослучайной двоичной последовательности c (k), генерируемой с использованием кода Голда длиной-30. Чтобы сформировать шаблон групповой скачкообразной перестройки, генератор PRBS инициализируется со следующим значением в начале каждого кадра радиосвязи .
Для SRS с групповой скачкообразной перестройкой номер группы u задается следующим уравнением.
mod30
