Для генерации сигналов UMTS необходимо определить множество параметров. Для организации параметров инициализации, анализа и использования LTE Toolbox™ группы продуктов, соответствующие параметрам UMTS, в структуры.
Для генерации сигналов UMTS нисходящей линии связи или восходящей линии связи необходимо определить свойства сигнала и каналы, которые необходимо включить в сигналы. Отдельные структуры конфигурации нисходящей линии связи и восходящей линии связи объединяют параметры, необходимые для инициализации и генерации формы сигнала для целевого направления линии связи.
Определение формы сигнала нисходящей линии связи требует инициализации нескольких параметров и подструктур верхнего уровня, связанных с допустимыми каналами. Параметры верхнего уровня включают: TotFrames, PrimaryScramblingCode, FilterType, OversamplingRatio, и NormalizedPower. Подструктуры каналов могут включать в себя комбинации этих каналов: DPCH, PCCPCH, SCCPCH, PCPICH, SCPICH, PSCH, SSCH, PICH, HSDPA, и OCNS. Вы включаете и инициализируете только отдельные канальные подструктуры, необходимые для генерации желаемой формы сигнала.
umtsDownlinkReferenceChannels функция инициализирует структуру конфигурации на основе входного аргумента символьного вектора, выравнивающегося с одним из опорных каналов, определенных в этих стандартах 3GPP:
Генерировать формы сигналов можно с помощью umtsDownlinkWaveformGenerator со структурой конфигурации ввода, которая позволяет:
Инициализировать путем вызова umtsDownlinkReferenceChannels, указание одного из предопределенных опорных каналов в качестве входного
Инициализируйте один из предварительно определенных опорных каналов, как описано выше, и настройте настройки вручную
Инициализация вручную в соответствии со структурой, определенной как ввод в umtsDownlinkWaveformGenerator

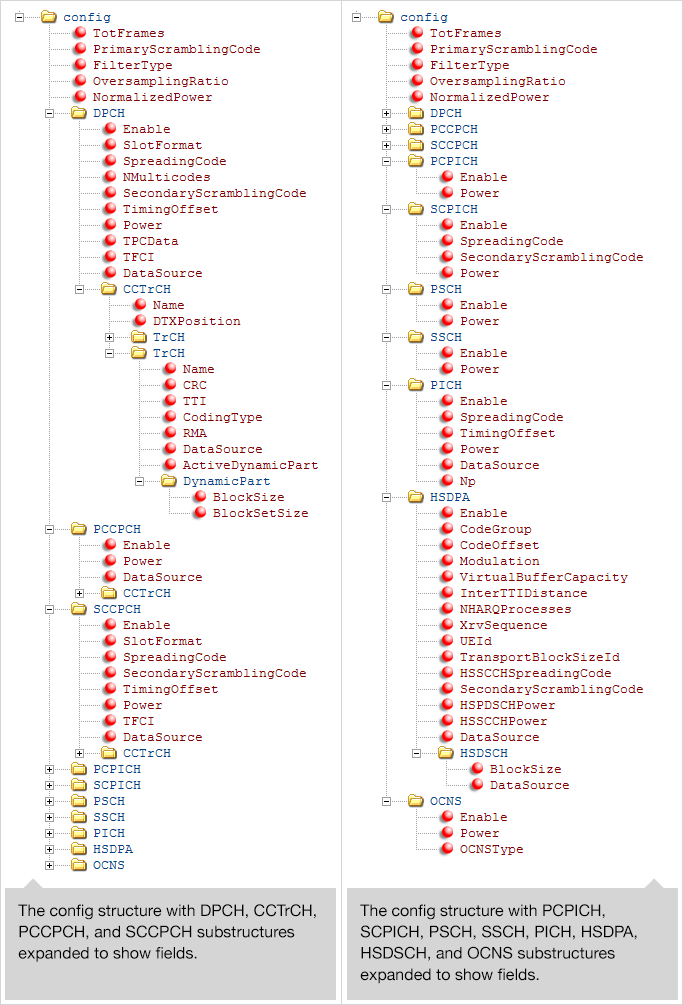

Это изображение показывает поля структуры конфигурации опорного канала нисходящей линии связи. Левая часть рисунка разворачивает подструктуры для отображения полей в верхней половине структуры. Правая часть рисунка разворачивает подструктуры для отображения полей в нижней половине структуры.
Примечание
Одиночный выходной поток данных из мультиплексирования TrCH, включающий в себя биты индикации DTX нисходящей линии связи, обозначается как кодированный составной транспортный канал (CCTrCH). CCTrCH может быть преобразован в один или несколько физических каналов. Каждая подструктура физического канала (DPCH, PCCPH, и SCCPCH) может содержать один CCTrCH подструктура, которая, в свою очередь, содержит одну или несколько TrCH подструктуры. Каждый CCTrCH подструктура индивидуально инициализируется и полностью параметризуется. Общее кодирование и мультиплексирование TrCH и обработка CCTrCH определены в TS 25.212, раздел 4.2 [3]. TS 25.302, раздел 6 [4] определяет C/I, ограничения управления мощностью и дуплексного режима при отображении нескольких CCTrCH в физическом канале.
Примечание
Каждый экземпляр CCTrCH подструктура содержит те же поля, поэтому содержимое расширяется только в первом виде рисунка.
Определение формы сигнала восходящей линии связи требует инициализации нескольких параметров и подструктур верхнего уровня, связанных с допустимыми каналами. Параметры верхнего уровня включают: TotFrames, ScramblingCode, FilterType, OversamplingRatio, и NormalizedPower. Подструктуры каналов могут включать в себя комбинации этих каналов. DPDCH, DPCCH, HSUPA, и HSDPCCH. Каждая подструктура канала включает в себя поля, необходимые для задания указанного канала. Вы включаете и инициализируете только отдельные канальные подструктуры, необходимые для генерации желаемой формы сигнала.
umtsUplinkReferenceChannels функция выводит структуру конфигурации на основе входного аргумента символьного вектора, который отображается на один из опорных каналов, определенных в этих стандартах 3GPP:
Сгенерировать форму сигнала можно с помощью umtsUplinkWaveformGenerator со структурой конфигурации ввода, которая позволяет:
Инициализировать путем вызова umtsUplinkReferenceChannels, указание одного из предопределенных опорных каналов в качестве входного
Инициализируйте один из предварительно определенных опорных каналов, как описано выше, и настройте настройки вручную
Инициализация вручную в соответствии со структурой, определенной как ввод в umtsUplinkWaveformGenerator

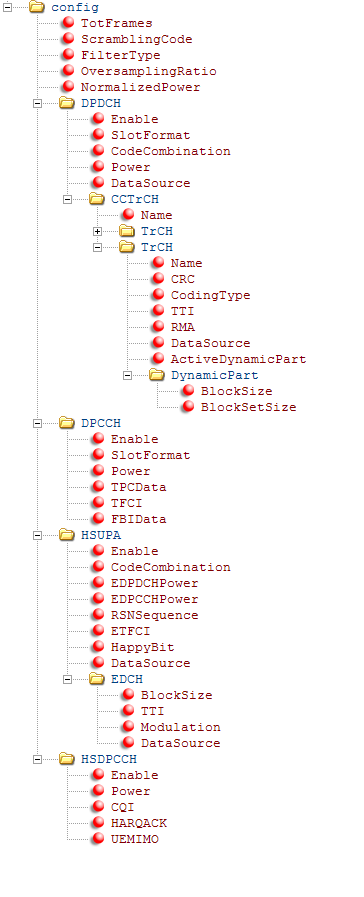

Это изображение показывает структуру конфигурации опорного канала восходящей линии связи.
Примечание
Один поток данных, выводимый из мультиплексирования TrCH, обозначается как кодированный составной транспортный канал (CCTrCH). CCTrCH может быть преобразован в один или более физических каналов. DPDCH подструктура может содержать одну или несколько CCTrCH подструктуры. Каждый CCTrCH подструктура индивидуально инициализируется и полностью параметризуется. Общее кодирование и мультиплексирование TrCH и обработка CCTrCH определены в TS 25.212, раздел 4.2 [3]. TS25.302, раздел 6 из [4] определяет C/I, ограничения управления мощностью и дуплексного режима при отображении нескольких CCTrCH в физическом канале.
