Канальное кодирование для индикации CQI UCI

Кодовые слова CQI кодируются с использованием (20,A) блочного кода и представляют собой линейную комбинацию из 13 базисных последовательностей, обозначенных _{как Mi,} n и определенных следующим уравнением.

Значения базисной последовательности _Mi, n для (20,A) блочного кода приведены в следующей таблице.

Вместе CQI, PMI и RI формируют отчет о состоянии канала. Эти индикации могут быть сведены воедино в диапазоне различных конфигураций в зависимости от режима передачи терминала. Следовательно, общее количество битов, используемых для сообщения состояния канала, может изменяться в зависимости от формата передачи. Ширина битов для различных широкополосных отчетов и отчетов о выбранных поддиапазонах UE приведена в разделах 5.2.3.3.1 и 5.2.3.3.2 [1] соответственно.

Канальное кодирование для UCI CQI и HARQ-ACK

Когда ответы подтверждения HARQ передаются с отчетом о состоянии канала в подкадре, используется другой способ. Используя обычную длину циклического префикса, CQI кодируется блоком, как показано в предыдущем разделе, с одним или двумя битами HARQ-ACK, присоединенными к концу кодированной последовательности CQI. Они кодируются отдельно для получения 11-го комплексного символа, который передается с помощью DRS PUCCH для форматов 2a и 2b.

Когда используется расширенный циклический префикс, биты CQI и HARQ кодируются вместе. Индикация качества канала мультиплексируется с одним или двумя битами HARQ, и биты блочно кодируются, как показано в предыдущем разделе. Биты 21 и 22 кодируются отдельно для получения 11-го комплексного символа, который передается с помощью DRS PUCCH.

Формат 2, 2a и 2b

• Борьба

• Модуляция

• Сопоставление элементов ресурсов

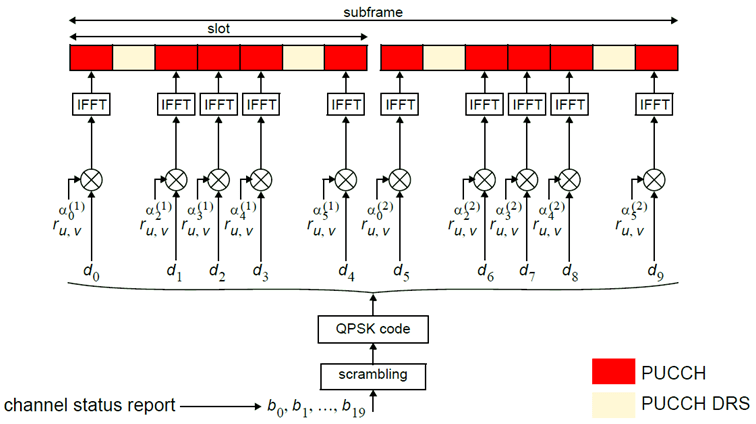

Блок-схема для форматов PUCCH 2, 2a и 2b показана на следующем рисунке.

Скремблирование.  Блок из 20 кодированных битов UCI подвергается операции «исключающее ИЛИ» по битам с последовательностью скремблирования, специфичной для соты.

Скремблирующая последовательность является псевдослучайной, созданной с использованием генератора последовательности Gold длиной 31 и инициализированной с использованием номера слота в кадре радиосвязи, $${}_{\mathrm{ns}}$$, и идентификатора ячейки, $${}_{}^{\mathrm{NIDcell}}$$, в начале каждого подкадра, как показано в следующем уравнении.

Скремблирование служит для подавления интерференции между ячейками. Когда базовая станция дескремблирует принятый битовый поток с известной специфической для соты скремблирующей последовательностью, помехи от других сот будут дескремблироваться неправильно, следовательно, только в виде некоррелированного шума.

Модуляция.  Затем скремблированные биты модулируются QPSK, что приводит к блоку комплексных символов модуляции. Каждый комплексный символ умножается на циклически сдвинутую последовательность длиной 12.

Предположим, что доступно 21 или 22 бита. В случае передачи HARQ-ACK они кодируются отдельно для получения 11-го комплексного символа, который передается с DRS PUCCH для форматов 2a и 2b. Как и в форматах 1, 1а и 1b PUCCH, шаблон скачкообразного изменения применяется к циклическому сдвигу для рандомизации интерференции между ячейками. Форматы PUCCH 2a и 2b поддерживаются только для обычного циклического префикса.

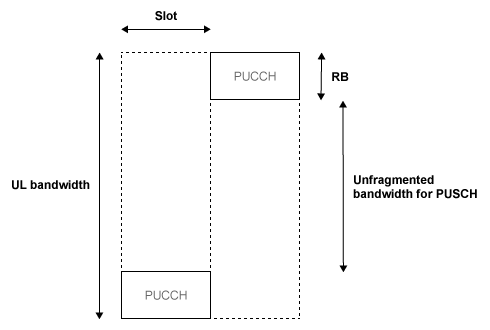

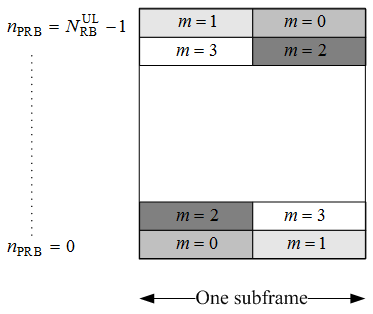

Сопоставление элементов ресурсов.  Заключительный этап обработки формата 2 PUCCH включает в себя отображение на элементы ресурсов. Полная цепочка обработки для нормального циклического префикса, включая позицию, занятую форматом 2 PUCCH в субкадре и в каждом слоте, показана на следующем рисунке.

Циклическая сдвинутая последовательность, применяемая для рандомизации интерсотовых помех, обозначена здесь _{как ru,} v. Для расширенного циклического префикса, где на слот приходится только шесть символов SC-FDMA, отображение на ресурсы изменяется незначительно. В этом случае на каждый слот передается только один опорный сигнал, и сигнал занимает третий символ в каждом слоте.

Генерация DRS

• Базовая последовательность

• Группирование DRS

Опорные сигналы демодуляции генерируются с использованием базовой последовательности, обозначенной $${}_{\mathrm{как\; ru},}v($$n), которая обсуждается далее в базовой последовательности. Более конкретно$${,}^{}$$rPUCCH используется для обозначения последовательности DRS формата PUCCH 2 и определяется следующим уравнением.

Желательно, чтобы последовательности DRS имели небольшие изменения мощности во времени и частоте, что приводит к высокой эффективности усилителя мощности и сравнимому качеству оценки канала для всех частотных компонентов. Последовательности Задоффа-Чу являются хорошими кандидатами, поскольку они проявляют постоянную мощность во времени и частоте. Однако существует ограниченное число последовательностей Задоффа-Чу; поэтому они не подходят сами по себе.

Генерация и отображение DRS, связанного с форматом 2 PUCCH, обсуждаются далее в следующих разделах.

Базовая последовательность.  Опорные сигналы демодуляции определяются циклическим сдвигом α базовой последовательности r.

Последовательность оснований r представлена в следующем уравнении.

Предыдущее уравнение содержит следующие переменные.

Поворот фазы в частотной области (pre-IFFT в модуляции OFDM) эквивалентен циклическому сдвигу во временной области (post IFFT в модуляции OFDM). Для частотных неселективных каналов по 12 поднесущим ресурсного блока можно достичь ортогональности между DRS, генерируемыми из одной и той же базовой последовательности, если $$\alpha \raisebox{1ex}{$=$}\!\left/ \!\raisebox{-1ex}{$\mathrm{}$}\right.$$mā6 $$\mathrm{для}\mathrm{m}\mathrm{=}\mathrm{0,1,}$$..., 11, и предполагая, что DRS синхронизированы во времени.

Чтобы максимизировать количество доступных последовательностей Задоффа-Чу, необходима последовательность простой длины. Минимальная длина последовательности в UL равна 12, количество поднесущих в ресурсном блоке, которое не является простым.

Поэтому последовательности Задоффа-Чу сами по себе не подходят. Фактически существуют два следующих типа базовых опорных последовательностей.

 Базовые последовательности длиной ≥ три блока ресурсов

 Базовые последовательности длиной ≤ три блока ресурсов

Группировка DRS.  Существует всего 30 групп последовательностей, $$\mathrm{}\mathrm{u\in \{0,1},..\mathrm{.,}$$29}, каждая из которых содержит одну последовательность длиной меньше или равной 60. Это соответствует полосам пропускания передачи 1,2,3,4 и 5 блоков ресурсов. Кроме того, существуют две последовательности (одна для v = 0 или 1) для длины ≥ 72; соответствует полосам пропускания передачи 6 или более ресурсных блоков.

Следует отметить, что не все значения m разрешены, где m - количество блоков ресурсов, используемых для передачи. Допустимы только значения m, которые являются произведением степеней 2, 3 и 5, как показано в следующем уравнении.

Причина этого ограничения заключается в том, что размеры DFT операции предварительного кодирования SC-FDMA ограничены значениями, которые являются произведением мощностей 2, 3 и 5. Операция DFT может охватывать более одного ресурсного блока, и, поскольку каждый ресурсный блок имеет 12 поднесущих, общее количество поднесущих, подаваемых в DFT, будет составлять 12m. Поскольку результат 12m должен быть произведением степеней 2, 3 и 5, это означает, что количество блоков ресурсов должно быть произведением степеней 2, 3 и 5. Поэтому значения m, такие как 7, 11, 14, 19 и т.д., недействительны.

Для данного временного интервала последовательности опорных сигналов восходящей линии связи, используемые в ячейке, взяты из одной конкретной группы последовательностей. Если одна и та же группа должна использоваться для всех слотов, то это называется фиксированным назначением. С другой стороны, если номер группы u изменяется для всех временных интервалов в соте, это называется групповой скачкообразной перестройкой.

 Назначение фиксированной группы

 Групповая скачкообразная перестройка
