Добавление меню карты цветов в окно рисунка
Командная строка |
|---|
|
clrmenu добавляет меню карты цветов к текущему рисунку.
clrmenu(h) добавляет меню карты цветов к фигуре, указанной маркером h.
В меню карты цветов доступны следующие варианты:
Parula, Gray, Hsv, Hot, Pink, Cool, Bone, Jet, Copper, Spring, Summer, Autumn, Winter, Flag и Prism генерируют цветовые карты.
Rand - случайная карта цвета.
Яркость увеличивает яркость.
Затемнение уменьшает яркость.
Flipud инвертирует порядок записей карты цветов.
Fliplr заменяет красный и синий компоненты.
Перестановка переставляет карту цветов: красный > синий, синий > зеленый, зеленый > красный.
Определение позволяет указать переменную рабочей области для карты цветов.
Не забудьте сохранить текущую карту цветов.
Восстановление возвращается к сохраненной карте цветов (первоначально сохраненная карта цветов является используемой картой цветов, когда clrmenu вызывается).
Команда «Обновить» перерисовывает текущее окно фигуры.

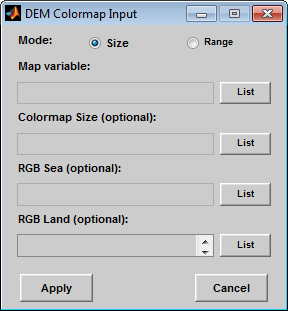

«Цифровая отметка» активирует диалоговое окно «Ввод карты цветов DEM». Используйте его для указания карты цветов для цифровой карты отметок, а затем примените карту цветов к текущей фигуре. Количество цветов суши и моря в карте цветов соответствует максимальным отметкам и глубинам сетки данных. Ниже показано и описано диалоговое окно.
Кнопки выбора режима используются, чтобы указать, указана ли длина карты цветов или задано приращение диапазона высот, назначенное каждому цвету.
Поле редактирования «Переменная карты» используется для задания сетки данных, содержащей данные фасада.
Поле редактирования «Размер карты цветов» используется в режиме «Размер». Эта запись определяет длину карты цветов. Если значение опущено, используется длина по умолчанию 64. Эта запись должна быть скалярным значением.
Поле редактирования «Диапазон высот» используется в режиме «Диапазон». Эта запись определяет приращение диапазона высот, назначенное каждому цвету. Если значение опущено, используется приращение по умолчанию, равное 100. Эта запись должна быть скалярным значением.
Поле редактирования RGB Sea используется для определения цветов для данных с отрицательными значениями. Фактические морские цвета сформированной карты цветов интерполируются из этой матрицы. Эта запись может быть матрицей любой длины (n-by-3) Матрица карты цветов текущего рисунка может быть использована путем ввода 'window' в этом поле. demcmap функция предоставляет цвета моря по умолчанию, которые используются, если эта запись оставлена пустой.
Поле редактирования RGB Land используется для определения цветов для данных с положительными значениями. Фактические цвета поверхности созданной карты цветов интерполируются из этой матрицы. Эта запись может быть матрицей любой длины (n-by-3). Матрица карты цветов текущего рисунка может быть использована путем ввода 'window' в этом поле. demcmap функция предоставляет цвета моря по умолчанию, которые используются, если эта запись оставлена пустой.
Нажатие кнопки «Применить» позволяет принять входные данные, создать карту цветов и назначить ее текущей фигуре.
Нажатие кнопки «Отмена» игнорирует все входные данные и закрывает диалоговое окно «DEM Colormap Input».
