Карты цветов, соответствующие данным рельефа местности
demcmap( устанавливает границы цветовой карты и цветовой оси на основе пределов данных отметки, полученных из входного аргумента Z)Z.
Карта цветов по умолчанию назначает оттенки зеленого и коричневого цвета для положительных отметок и различные оттенки синего цвета для отрицательных значений отметок ниже уровня моря.
Количество цветов, присвоенных суше и морю, пропорционально диапазонам отметок рельефа местности и батиметрической глубины и суммарно 64 по умолчанию. Пределы цветовой оси вычисляются таким образом, что интерфейс между сушей и морем отображается на контур нулевой отметки.
Карта цветов применяется к текущему рисунку, а границы цветовой оси применяются к текущим осям.
demcmap( назначает Z,ncolors,cmapsea,cmapland)cmapsea и cmapland до отметок ниже и выше уровня моря соответственно.
demcmap('inc',назначает Z,deltaz,cmapsea,cmapland)cmapsea и cmapland до отметок ниже и выше уровня моря соответственно.

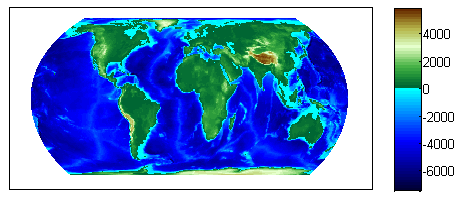

Загрузите растровые данные отметки и объект ссылки на географические ячейки. Затем примените карту цветов, указав максимальное и минимальное значения данных.
load topo60c axesm hatano meshm(topo60c,topo60cR) zlimits = [min(topo60c(:)) max(topo60c(:))]; demcmap(zlimits) colorbar

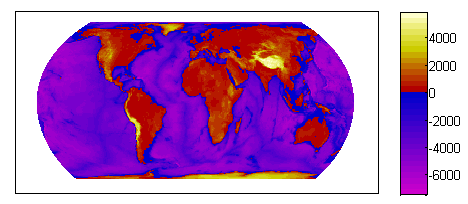

Пользовательские карты цветов RGB, например cmapssea и cmapland, используются для заполнения карт цветов рисунков интерполяцией. Цвета в каждой карте цветов для сухопутных и морских районов карты. Всего указано меньше цветов, чем по умолчанию - 64. demcmap определяет внутренние пределы максимальных и минимальных данных об отметке, как показано в приведенном ниже примере, когда первым аргументом является сетка данных об отметке.
load topo60c % grid of elevation data axesm hatano meshm(topo60c,topo60cR) cmapsea = [.8 0 .8; 0 0 .8]; cmapland = [.7 0 0; .8 .8 0; 1 1 .8 ]; demcmap(topo60c,32,cmapsea,cmapland) colorbar

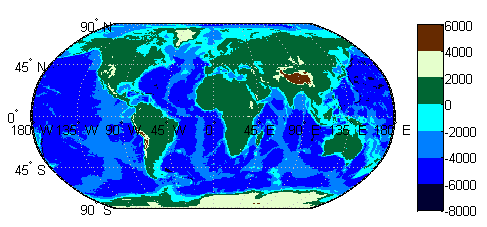

Следующее demcmap Пример управляет квантованием цвета, выбирая оптимальное количество цветов так, чтобы каждый цвет представлял приращение отметки приблизительно 2000.
load topo60c worldmap('world') geoshow(topo60c,topo60cR,'DisplayType','texturemap') demcmap('inc',[max(topo60c(:)) min(topo60c(:))],2000); colorbar

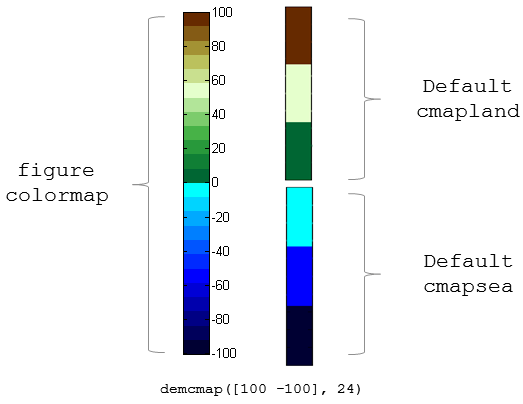

Если данные сетки отметок содержат как положительные, так и отрицательные значения, то вычисленная карта цветов: cmap, имеет «морской» раздел длиной nsea и «сухопутный» раздел длиной nland. Сумма nsea и nland равно общему количеству записей в вычисляемой карте цветов. Фактические значения nsea и nland зависит от количества записей и относительного диапазона отрицательных и положительных пределов данных отметки. Морская перегородка состоит из рядов 1 - nsea, и сухопутная перегородка состоит из рядов nsea от + 1 до ncolors. Морские и сухопутные перегородки карты цветности фигуры заполнены цветами, интерполированными из базовых карт цветности RGB, cmapsea и cmapland. На рисунке ниже показаны цвета моря и суши 3x3 RGB, используемые по умолчанию demcmap для заполнения карты цветов фигуры, если не указаны пользовательские карты цветов.
Если данные сетки отметок содержат только положительные или отрицательные значения, то карта цвета фигуры выводится исключительно из соответствующей карты цвета моря или суши.
