Вектор плоской точки
Вектор сопоставления - это объект-контейнер, содержащий плоские координаты и атрибуты точек. Точки соединены таким образом, что размер массивов координат x и y всегда равен и соответствует размеру любых динамически добавляемых массивов атрибутов. Каждая запись пары координат и связанных атрибутов, если таковые имеются, представляет дискретный элемент в векторе сопоставления.
p = mappoint() создает пустой вектор сопоставления, p, с этими настройками свойств по умолчанию:
p =
0x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: []
Y: []p = mappoint( создает новый вектор сопоставления и назначает x,y)X и Y свойства для ввода числового массива, x и y.
p = mappoint( создает вектор сопоставления, затем добавляет динамические свойства к вектору сопоставления с помощью x,y,Name,Value)Name, Value пары аргументов. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1,Value1,...,NameN,ValueN.
p = mappoint( создает новый structArray)mappoint вектор, назначение полей структурного массива, structArray, в качестве динамических свойств. Значения полей в structArray , которые не являются числовыми значениями, строковый скаляр, строковый массив, символьные векторы или массивы ячеек числовых значений или символьных векторов игнорируются.
p = mappoint( создает новый x,y,structArray)mappoint вектор, задает X и Y свойства, равные числовым массивам x и yи устанавливает динамические свойства из значений поля structArray.
append | Добавление элементов к географическому или плоскому вектору |
cat | Конкатенат географического или планарного вектора |
disp | Отображение географического или плоского вектора |
fieldnames | Возврат динамических имен свойств географического или планарного вектора |
isempty | Определение пустого географического или планарного вектора |
isfield | Определение наличия динамического свойства в географическом или плоском векторе |
isprop | Определение наличия свойства в географическом или плоском векторе |
length | Возвращаемое число элементов в географическом или плоском векторе |
properties | Возвращать имена свойств географического или планарного вектора |
rmfield | Удаление динамического свойства из географического или плоского вектора |
rmprop | Удаление свойства из географического или плоского вектора |
size | Возвращаемый размер географического или планарного вектора |
struct | Преобразование географического или планарного вектора в скалярную структуру |
vertcat | Вертикальная конкатенация географических или плоских векторов |
Динамически устанавливать X и Y значения свойств и динамическое добавление свойства «Вершина» Z.
p = mappoint(); p.X = 1:3; p.Y = 1:3; p.Z = [10 10 10]
p =
3x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3]
Y: [1 2 3]
Z: [10 10 10]Определить x и y координаты. Используйте их для создания сопоставления.
x = [40 50 60]; y = [10, 11, 12]; p = mappoint(x, y)
p =
3x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [40 50 60]
Y: [10 11 12]x = 41:43;
y = 1:3;
temperature = 61:63;
p = mappoint(x, y, 'Temperature', temperature)p =
3x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [41 42 43]
Y: [1 2 3]
Temperature: [61 62 63]Создайте структурный массив, а затем создайте вектор сопоставления, указав массив в качестве входных данных.
structArray = shaperead('boston_placenames')
p = mappoint(structArray)
structArray =
13x1 struct array with fields:
Geometry
X
Y
NAME
FEATURE
COORD
p =
13x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x13 double]
Y: [1x13 double]
NAME: {1x13 cell}
FEATURE: {1x13 cell}
COORD: {1x13 cell[structArray, A] = shaperead('boston_placenames');
x = [structArray.X];
y = [structArray.Y];
p = mappoint(x, y, A)p =
13x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x13 double]
Y: [1x13 double]
NAME: {1x13 cell}
FEATURE: {1x13 cell}
COORD: {1x13 cell}В этом примере показано, как добавить один элемент в пустой вектор сопоставления после построения.
x = 1; y = 1; p = mappoint(x, y)
p =
1x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: 1
Y: 1Добавьте динамическое свойство Feature со значением символьного вектора.
p.FeatureName = 'My Feature'p =
1x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: 1
Y: 1
FeatureName: 'My Feature'В этом примере показано, как векторы сопоставления автоматически изменяют размер всех свойств, чтобы гарантировать их одинаковый размер при добавлении нового динамического свойства или добавлении или укорачивании существующего свойства.
Создайте вектор сопоставления.
x = [1 2]; y = [10 10]; p = mappoint(x,y)
p =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2]
Y: [10 10]Добавьте динамическое свойство «Элемент».
p.FeatureName = {'Feature 1','Feature 2'}p =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2]
Y: [10 10]
FeatureName: {'Feature 1' 'Feature 2'}Добавьте числовое динамическое свойство Feature.
p.ID = [1 2]
p =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2]
Y: [10 10]
FeatureName: {'Feature 1' 'Feature 2'}
ID: [1 2]Добавьте третий элемент. Все свойства автоматически устанавливаются таким образом, чтобы все длины векторов совпадали.
p(3).X = 3 p(3).Y = 10
p =
3x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3]
Y: [10 10 10]
FeatureName: {'Feature 1' 'Feature 2' ''}
ID: [1 2 0]Установка значений для ID динамическое свойство элемента с большим количеством значений, чем содержится в X или Y. Все свойства расширяются в соответствии с размером.
p.ID = 1:4
p =
4x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3 0]
Y: [10 10 10 0]
FeatureName: {'Feature 1' 'Feature 2' '' ''}
ID: [1 2 3 4]Установка значений для ID динамическое свойство Feature с меньшим количеством значений, чем содержится в X или Y. ID значения свойств расширяются в соответствии с длиной X и Y.
p.ID = 1:2
p =
4x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3 0]
Y: [10 10 10 0]
FeatureName: {'Feature 1' 'Feature 2' '' ''}
ID: [1 2 0 0]Задайте значения любого свойства coordinate (X или Y) с меньшим количеством значений. Все свойства уменьшаются по размеру в соответствии с новой длиной.
p.X = 1:2
p =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2]
Y: [10 10]
FeatureName: {'Feature 1' 'Feature 2'}
ID: [1 2]Удалить FeatureName путем установки его значения [].
p.FeatureName = []
p =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2]
Y: [10 10]
ID: [1 2]Удалите все динамические свойства и установите объект пустым, установив для свойства координаты значение [].
p.X = []
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: []
Y: []В этом примере показано, как включить несколько динамических элементов во время построения объекта.
point = mappoint([42 44],[10, 11],'Temperature',[63 65], ... 'TemperatureUnits','Fahrenheit')
point =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [42 44]
Y: [10 11]
Temperature: [63 65]
TemperatureUnits: 'Fahrenheit'В этом примере показано, как построить вектор сопоставления с использованием данных из MAT-файла, содержащего океанические глубины.
Загрузить данные из seamount MAT-файл и создайте вектор сопоставления для хранения координат.
seamount = load('seamount'); p = mappoint(seamount.x, seamount.y, 'Z', seamount.z);
Создайте список уровней, который будет использоваться для складирования z и создайте список цветовых значений для каждого уровня.
levels = [unique(floor(seamount.z/1000)) * 1000; 0];
colors = {'red','green','blue','cyan','black'};Добавить MinLevel и MaxLevel свойство feature для указания самого низкого и самого высокого уровня привязки. Добавьте свойство динамического элемента, чтобы указать координату Z. Добавьте динамическое свойство Feature, чтобы указать привязанное значение уровня и значение цвета для данного уровня. Включить метаданные из MAT-файла.
for k = 1:length(levels) - 1 index = levels(k) <= p.Z & p.Z < levels(k+1); p(index).MinLevel = levels(k); p(index).MaxLevel = levels(k+1) - 1; p(index).Color = colors{k}; end
Добавить сведения о метаданных. Metadata - скалярная структура, содержащая информацию для всего набора свойств. В структуру можно добавить данные любого типа.
p.Metadata.Caption = seamount.caption; p.Metadata
ans =
Caption: [1x229 char]

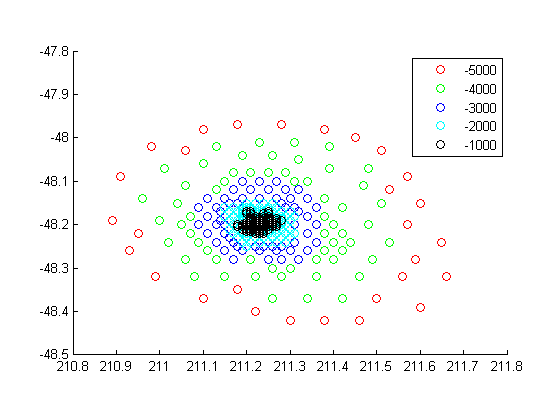

Отображение данных точек в виде 2-D графика.
figure minLevels = unique(p.MinLevel); for k=1:length(minLevels) index = p.MinLevel == minLevels(k); mapshow(p(index).X, p(index).Y, ... 'MarkerEdgeColor', p(find(index,1)).Color, ... 'Marker', 'o', ... 'DisplayType', 'point') end legend(num2str(minLevels'))

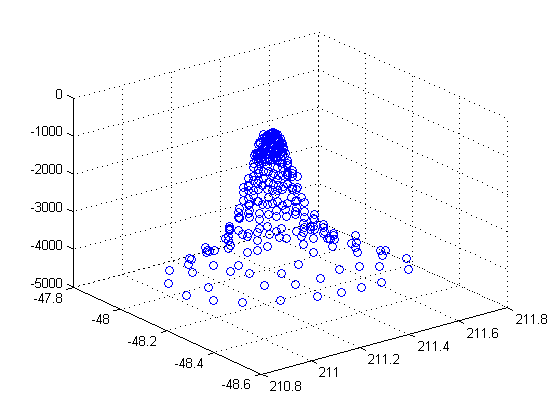

Отображение данных точек в виде графика рассеяния 3-D.
figure scatter3(p.X, p.Y, p.Z)
В этом примере показано, как создать вектор сопоставления из структурного массива, а также как добавить элементы и метаданные в вектор сопоставления.
structArray = shaperead('boston_placenames');
p = mappoint();
p.X = [structArray.X];
p.Y = [structArray.Y];
p.Name = {structArray.NAME}p =
13x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x13 double]
Y: [1x13 double]
Name: {1x13 cell}Создайте вектор сопоставления из структурного массива с помощью синтаксиса конструктора.
filename = 'boston_placenames.shp';
structArray = shaperead(filename);
p = mappoint(structArray)p =
13x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x13 double]
Y: [1x13 double]
NAME: {1x13 cell}
FEATURE: {1x13 cell}
COORD: {1x13 cell}Добавить Filename к полю Metadata структура. Отображение первых пяти точек и Metadata структура.
p.Metadata.Filename = filename; p(1:5) p.Metadata
ans =
5x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [2.3403e+05 2.3357e+05 2.3574e+05 2.3627e+05 2.3574e+05]
Y: [900038 9.0019e+05 9.0113e+05 9.0097e+05 9.0036e+05]
NAME: {1x5 cell}
FEATURE: {'PPL-SUBDVSN' ' MARSH' ' HILL' ' PPL' ' PENINSULA'}
COORD: {1x5 cell}
ans =
Filename: 'boston_placenames.shp'В этом примере показано, как добавить элемент к вектору сопоставления с помощью линейного индексирования.
Присоединить Падерборн, Германия к вектору мировых городов.
p = mappoint(shaperead('worldcities.shp')); x = 51.715254; y = 8.75213; p = append(p, x, y, 'Name', 'Paderborn'); p(end)
ans =
1x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: 51.7153
Y: 8.7521
Name: 'Paderborn'Можно также добавить точку в конец вектора сопоставления с помощью линейного индексирования. Добавьте Арлингтон, Вирджиния в конец вектора.
p(end+1).X = 38.880043;
p(end).Y = -77.196676;
p(end).Name = 'Arlington';
p(end-1:end)ans =
2x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [51.7153 38.8800]
Y: [8.7521 -77.1967]
Name: {'Paderborn' 'Arlington'}

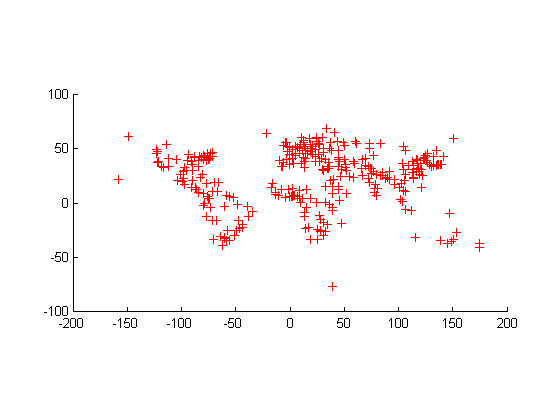

% Plot the points
figure
mapshow(p.X, p.Y, 'DisplayType', 'point')
В этом примере показано, как можно сортировать элементы, используя поведение индексирования класса mappoint.
Создайте вектор сопоставления и сортируйте динамические свойства.
p = mappoint(shaperead('tsunamis'));
p = p(:, sort(fieldnames(p)))p =
162x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x162 double]
Y: [1x162 double]
Cause: {1x162 cell}
Cause_Code: [1x162 double]
Country: {1x162 cell}
Day: [1x162 double]
Desc_Deaths: [1x162 double]
Eq_Mag: [1x162 double]
Hour: [1x162 double]
Iida_Mag: [1x162 double]
Intensity: [1x162 double]
Location: {1x162 cell}
Max_Height: [1x162 double]
Minute: [1x162 double]
Month: [1x162 double]
Num_Deaths: [1x162 double]
Second: [1x162 double]
Val_Code: [1x162 double]
Validity: {1x162 cell}
Year: [1x162 double]Измените вектор сопоставления, чтобы он содержал только динамические свойства. 'Year', 'Month', 'Day', 'Hour', 'Minute'.
p = p(:, {'Year', 'Month', 'Day', 'Hour', 'Minute'})p =
162x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1x162 double]
Y: [1x162 double]
Year: [1x162 double]
Month: [1x162 double]
Day: [1x162 double]
Hour: [1x162 double]
Minute: [1x162 double]Отображение первых пяти элементов.
p(1:5)
ans =
5x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [128.3000 -156 157.9500 143.8500 -155]
Y: [-3.8000 19.5000 -9.0200 42.1500 19.1000]
Year: [1950 1951 1951 1952 1952]
Month: [10 8 12 3 3]
Day: [8 21 22 4 17]
Hour: [3 10 NaN 1 3]
Minute: [23 57 NaN 22 58]В этом примере показано, что входные аргументы x и y может быть либо вектором строки, либо вектором столбца.
Если значения координат x и y обычно хранятся в массиве n-by-2 или 2-by-m, этим числовым значениям можно назначить объект сопоставления. Если значения хранятся в массиве n-by-2, то X значения свойств присваиваются первому столбцу и Y значения свойств назначаются второму столбцу.
x = 1:10; y = 21:30; pts = [x' y']; p = mappoint; p(1:length(pts)) = pts
p =
10x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3 4 5 6 7 8 9 10]
Y: [21 22 23 24 25 26 27 28 29 30]Если значения хранятся в массиве 2 на m, то X значения свойств назначаются первой строке и Y значения свойств назначаются второй строке.
pts = [x; y]; p(1:length(pts)) = pts
p =
10x1 mappoint vector with properties:
Collection properties:
Geometry: 'point'
Metadata: [1x1 struct]
Feature properties:
X: [1 2 3 4 5 6 7 8 9 10]
Y: [21 22 23 24 25 26 27 28 29 30]Обратите внимание, что в обоих случаях X и Y хранятся в виде векторов строк.
Если X, Yили динамическое свойство задается с большим количеством значений, чем элементы в векторе сопоставления, затем все другие свойства расширяются по размеру, используя 0 для числовых значений и пустой символьный вектор ('') для значений ячеек.
Если динамическое свойство установлено с меньшим количеством значений, чем количество элементов, то это динамическое свойство расширяется в соответствии с размером других свойств, вставляя 0, если значение является числовым или пустым символьным вектором (''), если значение является массивом ячеек.
Если X или Y свойство вектора сопоставления задается с меньшим количеством значений, чем содержится в объекте, после чего все остальные свойства уменьшаются в размере.
Если либо X или Y имеет значение [], затем оба свойства координат имеют значение [] и все динамические свойства удаляются.
Если динамическое свойство имеет значение [], оно удаляется из объекта.
Вектор сопоставления может индексироваться как любой вектор MATLAB ®. Для получения определенного элемента можно получить доступ к любому элементу вектора. Следующие примеры демонстрируют такое поведение:
