Добавление инструментов, активированных в меню, для отображения фигуры
Командная строка |
|---|
|

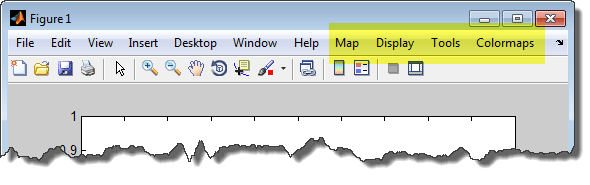

maptool добавляет несколько элементов в меню текущего окна рисунка с осями карты и открывает диалоговое окно «Управление проекцией» для определения свойств проекции и отображения карты. В окне рисунка имеется специальная строка меню, обеспечивающая доступ к большинству функций Mapping Toolbox™.
maptool( создает окно фигуры с осями карты, определяемыми предоставленными свойствами карты. PropertyName,PropertyValue,...)MapProjection свойство должно быть первой входной парой. maptool поддерживает те же свойства карты, что и axesm.
maptool( допускает пропуск ProjectionFile,PropertyName, PropertyValue,...)MapProjection имя свойства. ProjectionFile должен быть идентификатором доступной проекции карты.
h = maptool(...) возвращает двухэлементный вектор, содержащий дескриптор maptool окно рисунка и маркер перемещения осей карты.
Опция «Линии» активизирует диалоговое окно «Ввод карты линий» для проецирования двух- и трехмерных линейных объектов на оси карты.
Опция «Исправления» активирует диалоговое окно «Ввод карты исправлений» для проецирования объектов-исправлений на оси карты.
Опция Регулярные поверхности (Regular Surfaces) активирует диалоговое окно Ввод карты сетки (Mesh Map Input) для проецирования регулярной сетки данных на решетку, спроецированную на оси карты.
Опция Общие поверхности (General Surfaces) активизирует диалоговое окно Ввод карты поверхностей (Surface Map Input) для проецирования геооктированной сетки данных на оси карты.
Опция «Контуры» активирует диалоговое окно «Ввод карты контуров» для проецирования двух- или трехмерного графика контуров на оси карты.
Опция Quiver 2D активирует диалоговое окно Quiver Map Input для проецирования двумерного графика quiver на оси карты.
Опция Quiver 3D активирует диалоговое окно Quiver3 Map Input для проецирования трехмерного графика quiver на оси карты.
Опция «Стержень» активирует диалоговое окно «Ввод карты стержня» для проецирования графика стержня на оси карты.
Опция «Разброс» активирует диалоговое окно «Ввод карты разброса» для проецирования графика разброса на оси карты.
Опция «Текст» активирует диалоговое окно «Ввод текстовой карты» для проецирования текстовых объектов на оси карты.
Опция «Проекция» активирует диалоговое окно «Управление проекцией» для редактирования свойств проекции карты и параметров отображения карты.
Опция Гратикуль (Graticule) используется для просмотра и редактирования размера гратикулы для карт поверхностей.
Параметр «Легенда» используется для отображения легенды карты горизонталей.
Опция «Рамка» используется для включения и выключения рамки карты.
Параметр «Сетка» используется для включения и выключения сетки карты.
Параметр «Метки меридиана» используется для переключения меток сетки меридиана.
вкл и выкл.
Параметр «Метки параллельной сетки» используется для включения и выключения меток параллельной сетки.
Опция Дорожки (Tracks) активирует поле ввода Определить дорожки (Define Tracks) для вычисления и отображения дорожек Большой окружности (Great Circle) и Линии румба (Rhumb Line) на осях карты.
Опция «Малые круги» активирует поле ввода «Определение малых кругов» для вычисления и отображения малых кругов на осях карты.
Опция Расстояния поверхности (Surface Distances) активизирует диалоговое окно Расстояние поверхности (Surface Distance) для вычислений расстояния, азимута и расплаты.
Параметр «Скрыть» используется для скрытия кнопок инструментов мыши.
Параметр «Выкл» используется для отключения текущего инструмента мыши.
Опция Задать пределы (Set Limits) используется для определения пределов уменьшения масштаба до текущих настроек на осях.
Опция «Полный вид» используется для уменьшения текущего значения предельных значений осей.
Опция Начало (Origin) используется для переключения Начало (Origin) (originui) режим включения и отключения. Режим начала координат используется для интерактивного изменения начала координат карты.
Опция «2D вид» используется для установки двумерного вида по умолчанию (азимут = 0, отметка = 90).
Опция «Объекты» активирует диалоговое окно «Наборы объектов», позволяющее управлять свойствами объектов, отображаемых на осях карты.
Опция «Редактировать» активирует редактор свойств MATLAB ® для управления свойствами выводимого на печать объекта. Выберите опцию Текущий объект (Current Object), чтобы изменить выбранный объект, или опцию Выбрать объект (Select Object), чтобы открыть диалоговое окно Выбрать объект (Select Object) и выбрать объект, который требуется изменить.
Опция Показать (Show) используется для установки Visible свойство сопоставленных объектов 'on'. Параметр «Все» показывает все объекты, сопоставленные в данный момент. Опция «Объект» активизирует диалоговое окно «Выбор объекта».
Параметр «Скрыть» используется для установки Visible свойство сопоставленных объектов 'off'. Выберите параметры «Все» или «Карта» или выберите параметр «Объект» для активизации диалогового окна «Выбор объекта».
Опция «Удалить» используется для удаления выбранных объектов. Опция «Все» удаляет текущую карту, рамку и линии сетки. Определение карты остается в определении осей. Параметр «Карта» удаляет текущую карту, удаляя объекты, выводимые на карту, но оставляя на экране рамку и линии сетки. Опция «Объект» активизирует диалоговое окно «Выбор объекта».
Опция Оси (Axes) используется для управления декартовыми осями MATLAB. Параметр «Показать» показывает эти оси, параметр «Скрыть» скрывает эти оси, а параметр «Цвет» позволяет выбирать для них пользовательские цвета.
Меню «Карты цветов» позволяет управлять картой цветов для текущего рисунка. См. раздел clrmenu для получения подробной информации о параметрах меню «Карты цветов».
