Описание

trackui активизирует диалоговое окно Определение дорожек (Define Tracks) для добавления дорожек больших окружностей или линий румба к текущим осям карты.

trackui(h) активирует диалоговое окно Определение дорожек (Define Tracks) для добавления дорожек большой окружности или румба к осям карты, указанным маркером перемещения осей h.

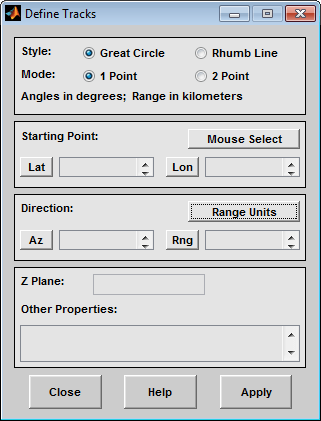

Средства управления

Кнопки выбора стиля используются, чтобы указать, отображается ли большой круг или дорожка линии румба.

Кнопки выбора режима используются для указания того, следует ли использовать одну или две точки при определении дорожки. Если выбран одноточечный режим, начальные точки, азимут и диапазон являются необходимыми входами. Если выбран двухточечный режим, требуются начальная и конечная точки.

Элементы управления начальной точкой используются как для режима одной точки, так и для режима двух точек. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы начальной точки отображаемой дорожки. Эти значения должны быть в градусах. Для отображения нескольких дорожек можно ввести вектор значений, заключенный в скобки в каждом поле редактирования. Нажатие кнопки Lat или Lon приводит к созданию расширенного поля редактирования для упрощения ввода длинных векторов. Кнопка «Выбор мыши» используется для выбора начальной точки путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты.

Элементы управления конечной точкой используются только для двухточечного режима. Поля редактирования «Лат» и «Лон» используются для ввода широты и долготы конечной точки отображаемой дорожки. Эти значения должны быть в градусах. Для отображения нескольких дорожек в каждое поле редактирования можно ввести вектор значений, заключенный в скобки. Нажатие кнопки Lat или Lon приводит к созданию расширенного поля редактирования для упрощения ввода длинных векторов. Кнопка «Выбор мыши» используется для выбора конечной точки путем щелчка по отображаемой карте. Координаты выбранной точки появляются в полях редактирования «Лат» и «Лон» и могут быть изменены. Координаты отображаются в градусах независимо от единиц измерения угла, определенных для текущей проекции карты.

Элементы управления «Направление» используются только для режима с одной точкой. Кнопка Единицы диапазона (Range Units) открывает диалоговое окно Определить единицы диапазона (Define Range Units), в котором можно изменить единицы диапазона и нормирующий геоид. Поле редактирования Az используется для ввода азимута, который задает начальное направление пути от начальной точки. Азимут измеряется в градусах по часовой стрелке от заданного севера. Поле редактирования Rng используется для указания диапазона дорожки в соответствующих единицах. Если запись диапазона опущена, рисуется полная дорожка. При вводе азимута и данных диапазона для нескольких дорожек векторы значений, заключенные в скобки, вводятся в каждое поле редактирования. Нажатие кнопки Az или Rng вызывает расширенное поле редактирования для этой записи, которое полезно для ввода длинных векторов.

Поле редактирования «Плоскость Z» используется для ввода скалярного значения, определяющего плоскость для отображения дорожек.

Поле редактирования «Другие свойства» используется для задания дополнительных свойств проецируемых дорожек, таких как 'Color','b'. Элементы вектора символов должны быть заключены в кавычки.

Нажатие кнопки «Применить» позволяет принять входные данные и отобразить дорожки на текущих осях карты.

Нажатие кнопки «Отмена» игнорирует все входные данные и закрывает диалоговое окно «Определение дорожек».

Это диалоговое окно, доступное только для одноточечного режима, позволяет изменять единицы измерения диапазона и нормирующий геоид.

Раскрывающееся меню Range Units используется для выбора единиц диапазона дорожек. Выбранная единица измерения отображается в верхней части диалогового окна «Определение дорожек», и в эти единицы измерения должны быть введены все значения широты и долготы. Пользователи должны также обязательно указать нормализующий геоид в тех же единицах измерения. Если выбраны радианы, предполагается, что значение диапазона кратно радиусу, используемому для отображения текущей карты.

Поле редактирования «Нормализация геоида» (Normalizing Geoid) используется для изменения радиуса, используемого для нормализации значений диапазона до значений radian, что необходимо для правильного вычисления и отображения карты. Эта запись должна состоять из тех же единиц, что и единицы диапазона. Если единицы измерения диапазона находятся в радианах, то нормирующий геоид должен совпадать с геоидом, используемым для текущих осей карты.

Нажатие кнопки Отмена (Cancel) игнорирует любые изменения и закрывает диалоговое окно Определить единицы измерения диапазона (Define Range Units).

Нажатие кнопки Применить (Apply) позволяет принять любые изменения и вернуться в диалоговое окно Определить дорожки (Define Tracks).

См. также

track1 | track2
