Отображение географического маркера на веб-карте
wmmarker( отображение наложения маркера, заданного данными широты и долготы в векторе геопоинт P)P. Каждый элемент P определяет одно наложение маркера.
wmmarker( отображает наложение в веб-карте, указанной дескриптором веб-карты, wm,___)wm.
wmmarker(__, задает пары «имя-значение», задающие дополнительные графические свойства. Имена параметров могут быть сокращенными и не учитывать регистр.Name,Value)
h = wmmarker(___)

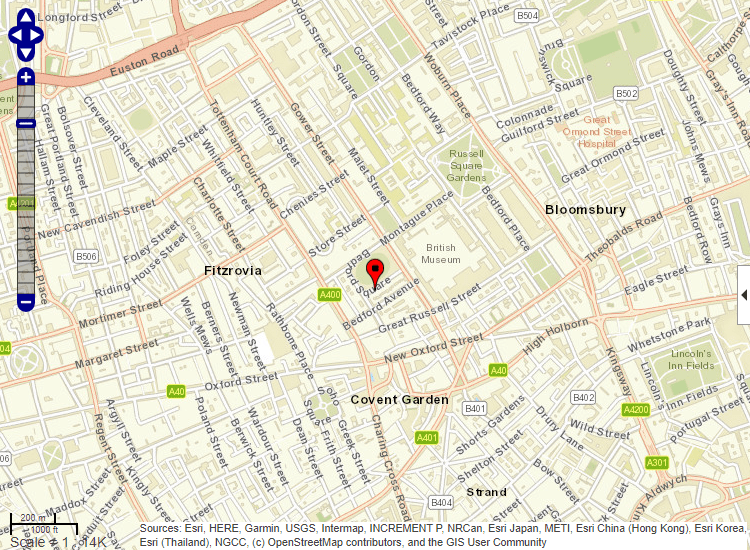

Показать маркер в Лондоне, Англия. Нет текущей веб-карты, поэтому wmmarker функция создает одну.
lat = 51.5187666404504; lon = -0.130003487285315; wmmarker(lat,lon)

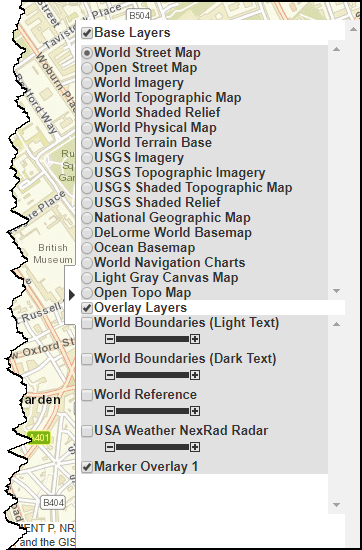

wmmarker добавляет имя маркера в список наложений в Диспетчере слоев. По умолчанию используется имя «Наложение маркера 1».
Считывание данных образца элемента в вектор географической точки.
p = gpxread('boston_placenames');

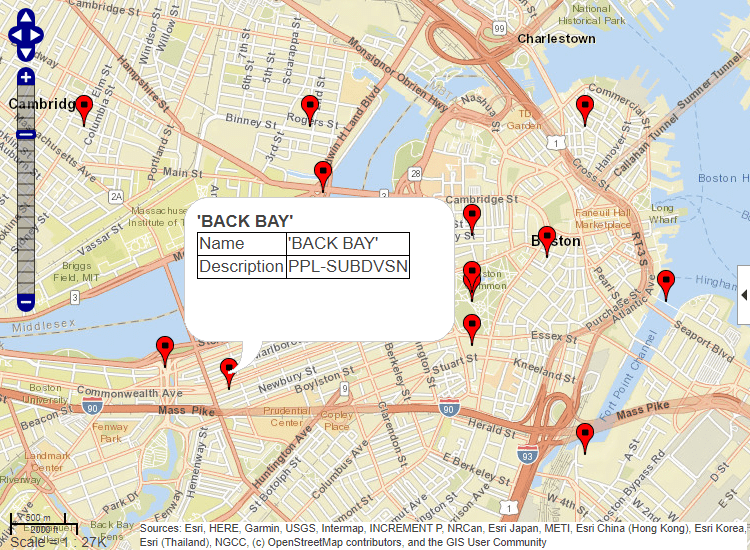

Отображение маркеров в элементах, определенных в векторе географической точки. Дополнительно укажите имена элементов и имена наложения. Нет текущей веб-карты, поэтому wmmarker функция создает одну. Щелкните маркер, чтобы просмотреть информацию о элементе, включая его имя.
wmmarker(p,'FeatureName',p.Name,'OverlayName','Boston Placenames')
Определите местоположение. В этом примере укажите координаты MathWorks ®.
lat = 42.299827; lon = -71.350273;
Укажите имя и текст для отображения в номере позиции описания. Этот код делает URL-адрес MathWorks ссылкой.
name = 'MathWorks'; description = sprintf(... '%s<br>%s</br><br>%s</br>',... '3 Apple Hill Drive', 'Natick, MA. 01760', ... '<a href="https://www.mathworks.com" target="_blank">https://www.mathworks.com</a>');
Укажите пользовательский значок маркера.
iconDir = fullfile(matlabroot,'toolbox','matlab','icons'); iconFilename = fullfile(iconDir,'matlabicon.gif');

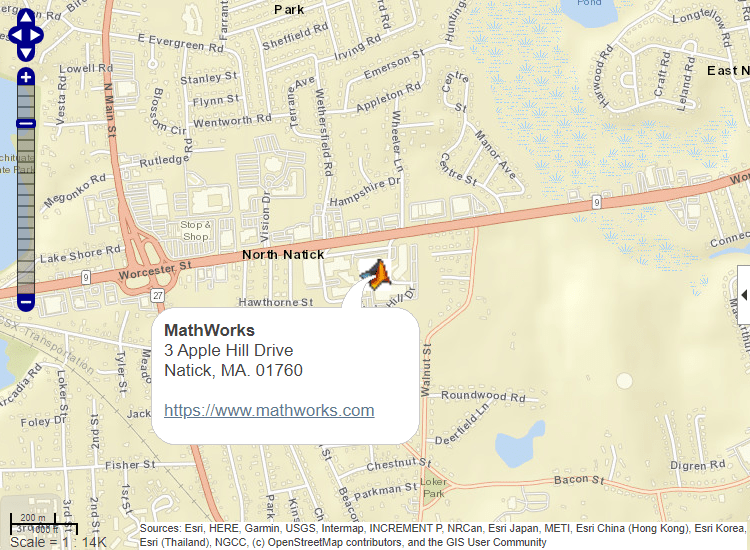

Отображение маркера на веб-карте с помощью wmmarker. Укажите Description, FeatureName, Icon, и OverlayName пары имя-значение. Обратите внимание на пользовательский значок. Отобразите включенный текст, щелкнув маркер. Обратите внимание на форматирование HTML в описании.
wmmarker(lat,lon,'Description',description, ... 'FeatureName',name, ... 'Icon',iconFilename, ... 'OverlayName',name)
Импортируйте файл формы, представляющий события цунами (приливной волны), о которых сообщалось в течение нескольких десятилетий, помеченные географически по местоположению источника.
S = shaperead('tsunamis','UseGeoCoords',true);
Преобразовать геострукт, возвращенный shaperead в вектор географической точки.
p = geopoint(S);
Создайте спецификацию атрибута и измените ее, чтобы определить таблицу значений для отображения в выноске позиции элемента, включая год, причину, страну, расположение и максимальную высоту. Спецификация атрибута определяет формат ожидаемого значения для каждого поля.
attribspec = makeattribspec(p); desiredAttributes = ... {'Max_Height', 'Cause', 'Year', 'Location', 'Country'}; allAttributes = fieldnames(attribspec); attributes = setdiff(allAttributes, desiredAttributes); attribspec = rmfield(attribspec, attributes); attribspec.Max_Height.AttributeLabel = '<b>Maximum Height</b>'; attribspec.Max_Height.Format = '%.1f Meters'; attribspec.Cause.AttributeLabel = '<b>Cause</b>'; attribspec.Year.AttributeLabel = '<b>Year</b>'; attribspec.Year.Format = '%.0f'; attribspec.Location.AttributeLabel = '<b>Location</b>'; attribspec.Country.AttributeLabel = '<b>Country</b>';

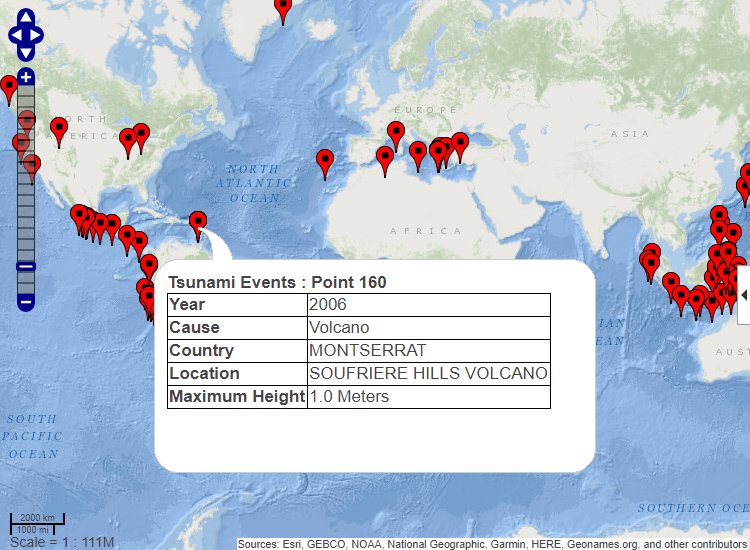

Создайте веб-карту, указав базовый слой. Затем добавьте наложение маркера. Обратите внимание, что таблица содержит данные, указанные в спецификации атрибута.
webmap('ocean basemap'); wmmarker(p,'Description',attribspec,... 'OverlayName','Tsunami Events') wmzoom(2)
[1] Выравнивание границ и меток областей является представлением функции, предоставляемой поставщиками данных, и не подразумевает одобрения MathWorks.
