Запрос карты службы веб-карт
A WMSMapRequest объект содержит запрос к серверу WMS на получение карты, представляющей географическую информацию. Сервер WMS отображает карту в виде цветного или серого изображения. Объект содержит свойства, которые можно задать для управления географической протяженностью, визуализацией или размером требуемой карты.
Можно
mapRequest = WMSMapRequest(layer) создает WMSMapRequest объект, установка Layer собственность. WMSMapRequest объект обновляет свойства Layer, при необходимости.
mapRequest = WMSMapRequest(layer,server) создает WMSMapRequest объект, установка Layer и Server свойства. ServerURL имущество layer должны соответствовать ServerURL имущество server. Server обновления объектов Layer свойства.
boundImageSize | Связанный размер растровой карты |
Прочитайте глобальную карту температуры поверхности моря с разрешением до половины градуса за ноябрь 2009 года. На карте с датчика AMSR-E на спутнике NASA Aqua используются данные, предоставленные сервером WMS NASA's Earth Observations (NEO).
sst = wmsfind('AMSRE_SSTAn_M'); sst = sst(1); server = WebMapServer(sst.ServerURL); mapRequest = WMSMapRequest(sst, server); timeRequest = '2009-11-01'; mapRequest.Time = timeRequest; samplesPerInterval = .5; mapRequest.ImageHeight = ... round(abs(diff(sst.Latlim))/samplesPerInterval); mapRequest.ImageWidth = ... round(abs(diff(sst.Lonlim))/samplesPerInterval); mapRequest.ImageFormat = 'image/png'; sstImage = server.getMap(mapRequest.RequestURL);
Прочтите легенду для слоя с помощью OnlineResource Поле URL в LegendURL структура. Легенда показывает, что температура колеблется от -2 до 35 градусов Цельсия. WMSMapRequest объект обновляет информацию о слое с сервера.
url = mapRequest.Layer.Details.Style(1).LegendURL.OnlineResource; [legendImg,cmap] = imread(url); if ~isempty(cmap) % Convert indexed image to RGB. legendRGB = ind2rgb(legendImg,cmap); else % Already have an RGB image. legendRGB = legendImg; end

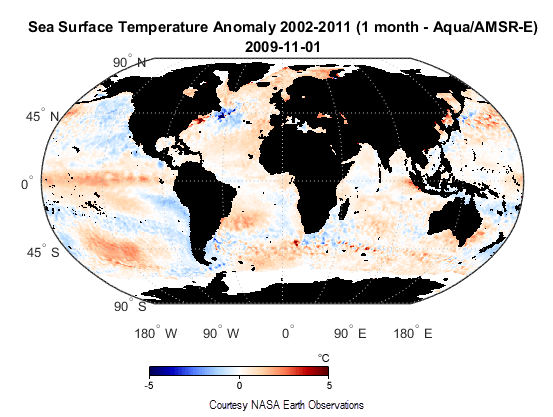

Отображение карты температуры и легенды.
fig = figure; ax = worldmap('world'); setm(ax,'MlabelParallel',-90,'MlabelLocation',90) geoshow(sstImage,mapRequest.RasterReference); title({mapRequest.Layer.LayerTitle,timeRequest}) figurePosition = fig.Position; centerWidth = figurePosition(3)/2; axleft = centerWidth-size(legendImg,2)/2; axbottom = 30; axwidth = size(legendRGB,2); axheight = size(legendRGB,1); axes('Units','pixels','Position',[axleft axbottom axwidth axheight]) image(legendRGB) axis off
Чтение абстрактной информации для этого слоя из MetadataURL поле.
options = weboptions('ContentType','xmldom','Timeout',10); xml = webread(mapRequest.Layer.Details.MetadataURL,options); abstract = xml.getElementsByTagName('abstract').item(0).getTextContent
Считывайте и отображайте глобальную отметку и слой батиметрии для залива Мэн с интервалом выборки 30 дуговых секунд. Значения в единицах измерения.
info = wmsinfo('https://worldwind26.arc.nasa.gov/wms/elev?'); layers = info.Layer; layer = refine(layers,'SRTM','SearchField','layername'); server = WebMapServer(layer.ServerURL); mapRequest = WMSMapRequest(layer,server); mapRequest.Latlim = [40 46]; mapRequest.Lonlim = [-71 -65]; samplesPerInterval = 30/3600; mapRequest.ImageHeight = ... round(abs(diff(mapRequest.Latlim))/samplesPerInterval); mapRequest.ImageWidth = ... round(abs(diff(mapRequest.Lonlim))/samplesPerInterval); mapRequest.ImageFormat = 'image/tiff'; Z = getMap(server, mapRequest.RequestURL); R = mapRequest.RasterReference;

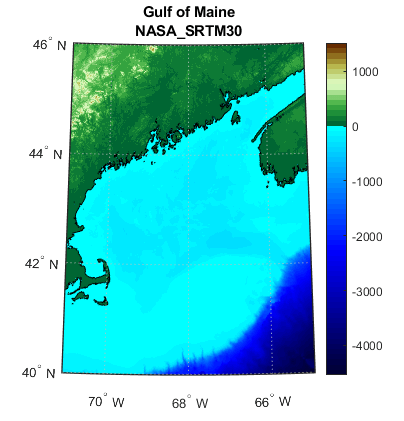

Отображение карты и построения контурных линий на уровне моря. Примените карту цветов, соответствующую данным отметки. Добавьте панель цветов и заголовок.
figure worldmap(mapRequest.Latlim,mapRequest.Lonlim) geoshow(double(Z),R,'DisplayType','texturemap') contourm(double(Z),R,[0,0],'Color','k') demcmap(double(Z)) colorbar title({'Gulf of Maine',mapRequest.Layer.LayerTitle}, ... 'Interpreter','none','FontWeight','bold')
