Большинство опубликованных и онлайн-карт подразделяются на четыре категории:
Навигационные карты, включая топографические карты и морские и аэронавигационные карты
Геофизические карты, показывающие структуру и динамику Земли, океанов и атмосферы
Карты расположения, на которых показаны местоположения и имена физических элементов
Тематические карты, отображающие данные атрибутов о местоположениях и элементах
Хотя онлайн-карты часто объединяют эти категории новыми и неожиданными способами, опубликованные карты и атласы, как правило, их уважают.
Тематические карты, как правило, более стилизованы, чем другие типы карт, и часто пропускают информацию о местоположении, такую как названия мест, физические особенности, координатные сетки и масштабы карт. Это объясняется тем, что вместо отображения физических особенностей на местности, таких как береговые линии, дороги, населенные пункты, топография и растительность, на тематической карте отображаются количественные факты («тема»), такие как статистика по региону или группам регионов. Примеры включают места дорожно-транспортных происшествий в городе или результаты выборов по штатам. Тематические карты имеют широкий словарный запас картографических символов, таких как точечные символы, распределения точек, векторы «колчан», изолины, цветные зоны, приподнятые призмы и непрерывные 3-D поверхности. Функции Toolbox™ отображения, перечисленные в следующей таблице, могут генерировать большинство из этих типов символики карты.
|
Функция |
Используется для |
|---|---|
|
Графики направленных векторов в 2-D от указанных широт и долгот с длинами, заданными также как широты и долготы | |
|
Строит графики направленных векторов в 3-D от указанных широт, долгот и высот с длинами, заданными также как широты и долготы и высоты | |
|
Отображение фиксированных или пропорциональных обозначений для каждой точки вектора с заданным обозначением маркера. Подобные карты могут быть созданы с помощью | |
|
Проецирует карту печати стержня 3-D на оси текущей карты. | |
| Вычисляет и отображает Tissot Indicatrices, которые графически отображают искажения формы любой проекции карты. |
Наиболее привычной формой тематической карты, вероятно, является хороплетная карта (от греческого choros, для места, и plethos, для величины). Карты Choropleth используют цвета или узоры для представления атрибутов, связанных с определенными географическими регионами. Например, глобальное распределение переносящих малярию комаров можно проиллюстрировать на карте хороплетов, где место обитания каждого комара представлено различным цветом. В этом примере цвета используются для представления номинальных данных; категории комаров не имеют собственного ранжирования. Если данные являются порядковыми, а не номинальными, карта может содержать цветовую полосу с оттенками цветов, представляющими ранжирование. Например, карта уровня преступности в различных районах может показать высокий уровень преступности в красном, более низкий уровень преступности в розовом и самый низкий уровень преступности в белом. Пример создания choropleth-карты, где цвет каждого местоположения указывает плотность населения, см. в разделе Создание Choropleth-карты плотности населения.
Чтобы создать карту choropleth с помощью панели инструментов сопоставления, выполните следующие действия.
Начните со структуры географических данных.
Создайте символьный список, чтобы сопоставить значения атрибутов цветам граней.
Применить либо geoshow или mapshowв зависимости от того, выполняется ли работа с координатами широты-долготы или предварительно спроецированной карты.

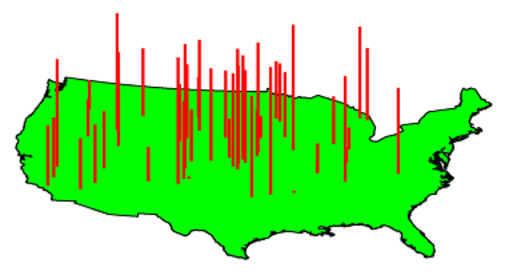

Стебельные графики - это 3-D диаграммы географических полос, отображающие числовые атрибуты в местах расположения точек, обычно на векторных базовых картах. Ниже приведен пример участка стебля над картой континентальной части США. Решетки могут представлять все, что угодно, от выбранных городских групп населения до количества единиц продукта, приобретенного в каждом месте:

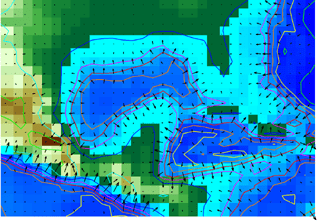

Контурные и секущие графики могут быть полезны при анализе матричных данных. В следующем примере линии горизонталей были нанесены на топографическую карту Мексиканского залива. Для визуализации градиента топографической матрицы добавлены графики Quiver.
Вот отображаемая карта:
scatterm функции отображают символы в определенных точках, например, MATLAB
®scatter функция. Если символы малы и незаметны и не различаются по размеру, результатом является карта распределения точек. Если символы изменяются по размеру и/или форме в соответствии с вектором значений атрибутов, результатом является пропорциональное отображение символов.
