Использование новой печати для управления печатью

В этом примере показано, как подготовить фигуры и оси для пользовательских функций печати. Для задания свойств используйте точечную нотацию.

Использовать newplot для управления выходными данными специализированных функций печати. myPlot2D функция:

  • Настройка осей и внешнего вида фигуры для определенного требования к публикации.

  • Использует стили линий вращения и один цвет для многострочных графиков.

  • Добавление легенды с указанными отображаемыми именами.

function myPlot2D(x,y)
   % Call newplot to get the axes handle
   cax = newplot;
   % Customize axes
   cax.FontName = 'Times';
   cax.FontAngle = 'italic';
   % Customize figure
   fig = cax.Parent;
   fig.MenuBar= 'none';
   % Call plotting commands to
   % produce custom graph
   hLines = line(x,y,...
      'Color',[.5,.5,.5],...
      'LineWidth',2);
   lso = ['- ';'--';': ';'-.'];
   setLineStyle(hLines)
   grid on
   legend('show','Location','SouthEast')
   function setLineStyle(hLines)
      style = 1;
      for ii = 1:length(hLines)
         if style > length(lso)
            style = 1;
         end
         hLines(ii).LineStyle = lso(style,:);
         hLines(ii).DisplayName = num2str(style);
         style = style + 1;
      end
   end
end

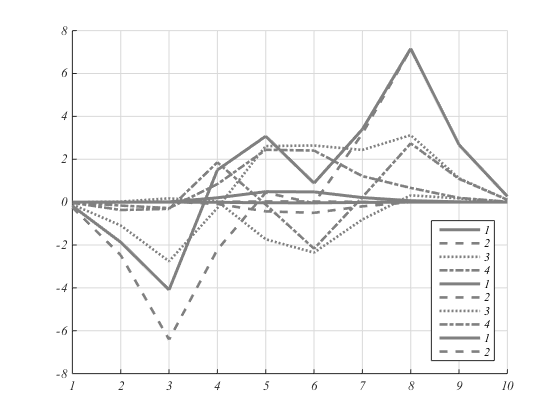

На этом графике показаны типичные выходные данные для myPlot2D функция:

x = 1:10;
y = peaks(10);
myPlot2D(x,y)

myPlot2D функция показывает основную структуру написанных пользователем функций печати:

  • Звонить newplot получить ручку целевых осей и применить настройки NextPlot свойства осей и фигуры.

  • Используйте дескриптор возвращаемых осей для настройки осей или фигур для этой конкретной функции печати.

  • Функции печати вызовов (например, line и legend) для реализации специализированного графа.

Поскольку myPlot2D использует дескриптор, возвращенный newplot для доступа к целевой фигуре и осям эта функция:

  • Соответствует поведению функций печати MATLAB ® при очистке осей с каждым последующим вызовом.

  • Работает правильно, когда hold имеет значение on

Параметры по умолчанию для NextPlot свойства гарантируют соответствие функций печати стандартному поведению MATLAB - повторное использование окна рисунка, но удаление и сброс осей с каждым новым графиком.
