Постройте график двух линий и добавьте легенду к текущим осям. Укажите метки условных обозначений в качестве входных аргументов для legend функция.

x = linspace(0,pi);
y1 = cos(x);
plot(x,y1)

hold on
y2 = cos(2*x);
plot(x,y2)

legend('cos(x)','cos(2x)')

При добавлении или удалении ряда данных из осей легенда обновляется соответствующим образом. Управление меткой для нового ряда данных путем установки DisplayName как пара имя-значение во время создания. Если метка не указана, то легенда использует метку формы 'dataN'.

Примечание.Если не требуется автоматическое обновление легенды при добавлении или удалении рядов данных из осей, установите значение AutoUpdate свойство легенды для 'off'.

y3 = cos(3*x);
plot(x,y3,'DisplayName','cos(3x)')
hold off

Удалите легенду.

legend('off')

Начиная с R2019b, можно отобразить мозаику графиков с помощью tiledlayout и nexttile функции. Позвоните в tiledlayout для создания компоновки мозаичной диаграммы «2 на 1». Позвоните в nexttile для создания объектов осей ax1 и ax2. Постройте график случайных данных в каждой оси. Добавление легенды на верхний график путем указания ax1 в качестве первого входного аргумента для legend.

tiledlayout(2,1)
y1 = rand(3);
ax1 = nexttile;
plot(y1)

y2 = rand(5);
ax2 = nexttile;
plot(y2)

legend(ax1,{'Line 1','Line 2','Line 3'})

Постройте график из двух строк. Укажите метки условных обозначений во время выполнения команд печати, задав значение DisplayName к требуемому тексту. Затем добавьте легенду.

x = linspace(0,pi);
y1 = cos(x);
plot(x,y1,'DisplayName','cos(x)')

hold on
y2 = cos(2*x);
plot(x,y2,'DisplayName','cos(2x)')
hold off

legend

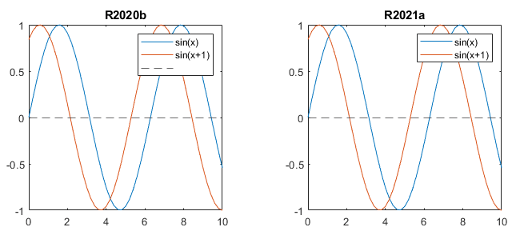

Чтобы исключить строку из легенды, укажите ее метку в виде пустого символьного вектора или строки. Например, постройте график двух синусоидальных волн и добавьте пунктирную нулевую линию, вызвав yline функция. Затем создайте легенду и исключите нулевую линию, указав ее метку как ''.

x = 0:0.2:10;
plot(x,sin(x),x,sin(x+1));
hold on
yline(0,'--')
legend('sin(x)','sin(x+1)','')

Постройте график из четырех строк. Создайте легенду в северо-западной области осей. Укажите количество столбцов условных обозначений с помощью NumColumns собственность.

x = linspace(0,pi);
y1 = cos(x);
plot(x,y1)

hold on
y2 = cos(2*x);
plot(x,y2)

y3 = cos(3*x);
plot(x,y3)

y4 = cos(4*x);
plot(x,y4)
hold off

legend({'cos(x)','cos(2x)','cos(3x)','cos(4x)'},'Location','northwest','NumColumns',2)

По умолчанию легенда упорядочивает элементы сверху вниз вдоль каждого столбца. Чтобы упорядочить элементы слева направо вдоль каждой строки, установите Orientation свойство для 'horizontal'.

Если требуется совместно использовать легенду между двумя или несколькими графиками, можно отобразить легенду в отдельном фрагменте листа. Легенду можно поместить в сетку плиток или во внешнюю плитку.

Создайте три графика в компоновке мозаичной диаграммы.

t = tiledlayout('flow','TileSpacing','compact');
nexttile
plot(rand(5))
nexttile
plot(rand(5))
nexttile
plot(rand(5))

Добавьте общую легенду и переместите ее в четвертую плитку.

lgd = legend;
lgd.Layout.Tile = 4;

Затем добавьте четвертый график и переместите легенду в восточную плитку.

nexttile
plot(rand(5))
lgd.Layout.Tile = 'east';

Если не требуется включать все графические объекты печати в легенду, можно указать графические объекты, которые требуется включить.

Постройте график из трех строк и верните Line созданные объекты. Создайте легенду, включающую только две линии. Укажите первый входной аргумент в качестве вектора Line объектов для включения.

x = linspace(0,pi);
y1 = cos(x);
p1 = plot(x,y1);

hold on
y2 = cos(2*x);
p2 = plot(x,y2);

y3 = cos(3*x);
p3 = plot(x,y3);
hold off

legend([p1 p3],{'First','Third'})

Создайте график и добавьте легенду с пометкой LaTeX, вызвав legend и установка Interpreter свойство для 'latex'. Окружить разметку знаками доллара ($).

x = 0:0.1:10;
y = sin(x);
dy = cos(x);
plot(x,y,x,dy);
legend('$sin(x)$','$\frac{d}{dx}sin(x)$','Interpreter','latex');

Постройте две линии и создайте легенду. Затем добавьте заголовок к легенде.

x = linspace(0,pi);
y1 = cos(x);
plot(x,y1)

hold on
y2 = cos(2*x);
plot(x,y2)
hold off

lgd = legend('cos(x)','cos(2x)');
title(lgd,'My Legend Title')

Постройте две линии и создайте легенду в левом нижнем углу осей. Затем удалите фон легенды и контур.

x = linspace(0,pi);
y1 = cos(x);
plot(x,y1)

hold on
y2 = cos(2*x);
plot(x,y2)
hold off

legend({'cos(x)','cos(2x)'},'Location','southwest')
legend('boxoff')

Изменение внешнего вида легенды путем установки Legend свойства. Можно задать свойства при создании легенды с помощью пар имя-значение в legend команда. Также можно задать свойства после создания легенды с помощью Legend объект.

Постройте график из четырех строк случайных данных. Создание легенды и назначение Legend объект к переменной lgd. Установите FontSize и TextColor свойства, использующие пары имя-значение.

rdm = rand(4);
plot(rdm)

lgd = legend({'Line 1','Line 2','Line 3','Line 4'},'FontSize',12,'TextColor','blue')

lgd =
  Legend (Line 1, Line 2, Line 3, Line 4) with properties:

         String: {'Line 1'  'Line 2'  'Line 3'  'Line 4'}
       Location: 'northeast'
    Orientation: 'vertical'
       FontSize: 12
       Position: [0.7472 0.7504 0.1433 0.1560]
          Units: 'normalized'

  Show all properties

Изменение легенды после ее создания с помощью ссылки на lgd. Установите NumColumns с использованием нотации имени свойства object dot.

lgd.NumColumns = 2;
