Можно управлять ориентацией графики, отображаемой в осях, с помощью графических функций MATLAB ®. Можно указать точку обзора, цель вида, ориентацию и протяженность вида, отображаемого в окне фигуры. Эти характеристики просмотра управляются набором графических свойств. Можно указать значения для этих свойств напрямую или использовать view и использовать автоматический выбор свойств MATLAB для определения приемлемого вида.
view определяет точку обзора, определяя азимут и отметку относительно начала координат оси. Азимут - полярный угол в плоскости x-y с положительными углами, указывающими на поворот точки обзора против часовой стрелки. Отметка - это угол выше (положительный угол) или ниже (отрицательный угол) плоскости x-y.

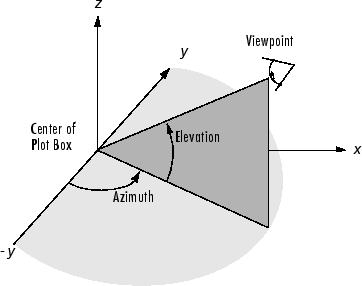

Эта диаграмма иллюстрирует систему координат. Стрелки указывают положительные направления.
MATLAB автоматически выбирает точку обзора, определяемую 2-D или 3-D графика:

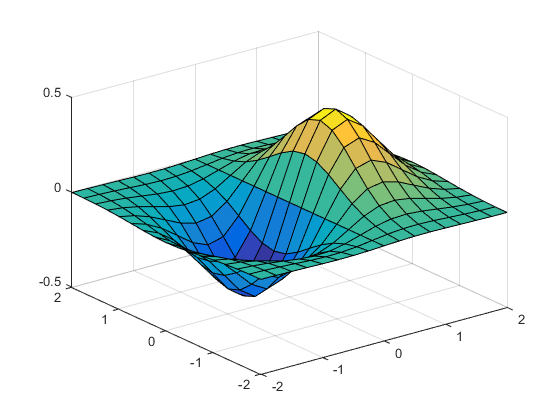

Например, эти операторы создают график 3-D поверхности и отображают его в виде 3-D по умолчанию.
[X,Y] = meshgrid([-2:.25:2]); Z = X.*exp(-X.^2 -Y.^2); surf(X,Y,Z)

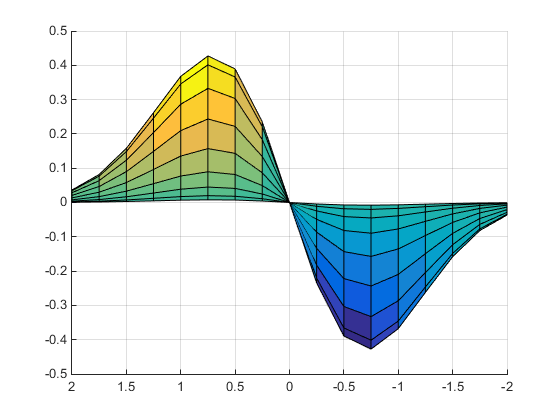

Заявление
view([180 0])
задает точку обзора так, чтобы смотреть в отрицательном направлении y глазом на отметке z = 0.

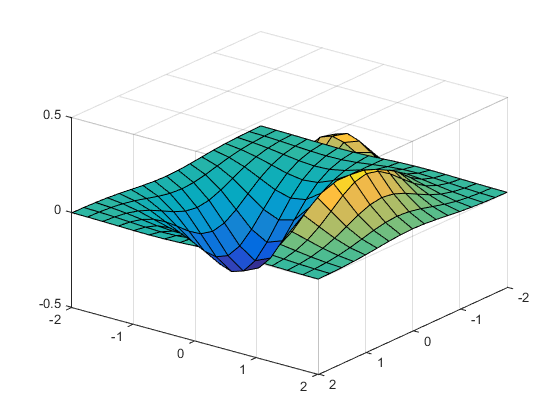

Точку обзора можно переместить в положение ниже начала координат оси с помощью отрицательной отметки.
view([-37.5 -30])
Определение точки обзора по азимуту и отметке концептуально просто, но имеет ограничения. Он не позволяет указать фактическое положение точки обзора, только ее направление, а ось Z всегда указывает вверх. Она не позволяет увеличивать и уменьшать масштаб сцены или выполнять произвольные повороты и переводы.
Графика камеры MATLAB обеспечивает больший контроль, чем простые настройки с азимутом и отметкой.
