Продемонстрированные методы

Следующие методы демонстрируют, как визуализировать данные электронной таблицы и манипулировать ими.

Чтобы просмотреть полный список кодов, откройте actx_excel.m файла в редакторе.

Создание сервера автоматизации Excel

Первым шагом при обращении к данным электронной таблицы из MATLAB является запуск приложения Excel в серверном процессе автоматизации с помощью actxserver функция и идентификатор программы, excel.application.

exl = actxserver('excel.application');

exl предоставляет доступ к ряду интерфейсов, поддерживаемых программой Excel. Используйте Workbooks для открытия файла Excel, содержащего данные.

exlWkbk = exl.Workbooks;
exlFile = exlWkbk.Open([docroot '/techdoc/matlab_external/examples/input_resp_data.xls']);

Использовать книгу Sheets для доступа к данным из Range , в котором хранится ссылка на диапазон данных с указанного листа. В этом примере выполняется доступ ко всем данным из первой ячейки столбца A до последней ячейки в столбце G.

exlSheet1 = exlFile.Sheets.Item('Sheet1');
robj = exlSheet1.Columns.End(4);       % Find the end of the column
numrows = robj.row;                    % And determine what row it is
dat_range = ['A1:G' num2str(numrows)]; % Read to the last row
rngObj = exlSheet1.Range(dat_range);

На этом этапе весь набор данных из файла Excel sheet1 доступ осуществляется через интерфейс объекта диапазона rngObj. Этот объект возвращает данные в массиве ячеек MATLAB exlData, который содержит как числовые, так и символьные данные:

exlData = rngObj.Value;

Управление данными в рабочей области MATLAB

Теперь, когда данные находятся в массиве ячеек, можно использовать функции MATLAB для извлечения и изменения формы частей данных для использования в интерфейсе и передачи функции графика. Предположения о данных см. в разделе Формат электронной таблицы Excel.

Данные обрабатываются следующим кодом:

for ii = 1:size(exlData,2)
   matData(:,ii) = reshape([exlData{2:end,ii}],size(exlData(2:end,ii)));
   lBoxList{ii} = [exlData{1,ii}];
end

Код выполняет следующие операции:

Создание интерфейса плоттера

В этом примере используется интерфейс, позволяющий выбирать данные из списка входных и ответных данных. Все данные отображаются как функция времени, и можно продолжить добавление дополнительных данных на график. Каждый график данных, добавленный к графу, вызывает расширение легенды.

Интерфейс содержит следующие сведения:

function plotButtonCallback(src,evnt)
iSelected = get(listBox,'Value');
grid(a,'on');hold all
for p = 1:length(iSelected)
   switch iSelected(p)
      case 1
         plot(a,tme,matData(:,2))
      case 2
         plot(a,tme,matData(:,3))
      case 3
         plot(a,tme,matData(:,4))
      case 4
         plot(a,tme,matData(:,5))
      case 5
         plot(a,tme,matData(:,6))
      case 6
         plot(a,tme,matData(:,7))
      otherwise
         disp('Select data to plot')
   end
end
[b,c,g,lbs] = legend([lbs lBoxList(iSelected+1)]);
end % plotButtonCallback

%% Callback for clear button
function clearButtonCallback(src,evt)
   cla(a,'reset')
   lbs = '';
end % clearButtonCallback

%% Display or hide Excel file
function dispButtonCallback(src,evt)
   exl.visible = get(src,'Value');
end % dispButtonCallback

%% Terminate Excel processes
function deleteFig(src,evt)
   exlWkbk.Close
   exlWkbk2.Close
   exl.Quit
   exl2.Quit
end % deleteFig

Вставка графиков MATLAB в электронную таблицу Excel

График, созданный с помощью этого интерфейса, можно сохранить в файле Excel. В этом примере для этой цели используется отдельный серверный процесс Excel Automation. Обратный вызов кнопки Сохранить график создает изображение и добавляет его в файл Excel:

Сервер и интерфейсы создаются на этапе инициализации:

exl2 = actxserver('excel.application');
exlWkbk2 = exl2.Workbooks;
wb = invoke(exlWkbk2,'Add');
graphSheet = invoke(wb.Sheets,'Add');
Shapes = graphSheet.Shapes;

Используйте этот код для реализации обратного вызова кнопки «Сохранить график»:

function saveButtonCallback(src,evt)
   tempfig = figure('Visible','off','PaperPositionMode','auto');
   tempfigfile = [tempname '.png'];
   ah = findobj(f,'type','axes');
   copyobj(ah,tempfig) % Copy both graph axes and legend axes
   print(tempfig,'-dpng',tempfigfile);
   Shapes.AddPicture(tempfigfile,0,1,50,18,300,235);
   exl2.visible = 1;
end

Пример выполнения

Для выполнения примера выберите все элементы в списке и нажмите кнопку «Создать график». Образцы данных, представленные в этом примере, содержат три набора входных данных и три связанных с ними набора данных ответа. Все эти наборы данных печатаются в сравнении с первым столбцом в файле Excel, который является временными данными.

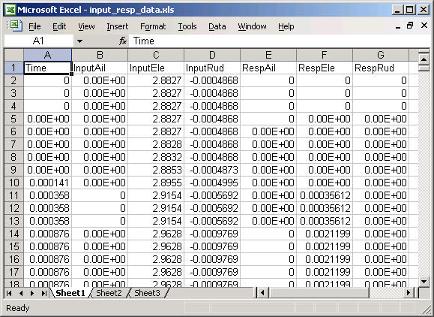

Просмотрите файл данных Excel, нажав кнопку «Показать файл данных Excel». Чтобы сохранить изображение графика в другом файле Excel, нажмите кнопку Сохранить график. Если у вас есть разрешение на доступ к записи в текущей папке, то опция Сохранить график (Save Graph) создает временный PNG-файл в этой папке.

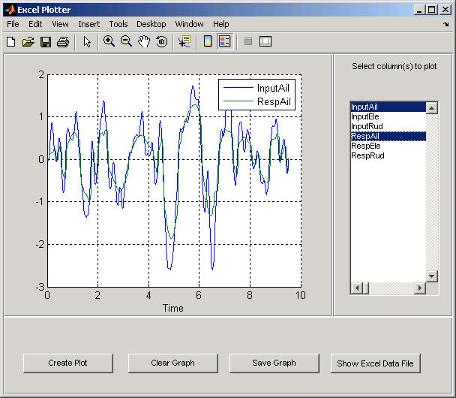

На следующем рисунке показан интерфейс с парой «ввод-ответ», выбранной в списке и выведенной на печать в осях.

Чтобы запустить этот пример, щелкните эту ссылку.
