Диспетчер калибровки

Диалоговое окно Диспетчер калибровки (Calibration Manager) используется для управления размерами, значениями и точностью всех элементов, которые могут быть откалиброваны. Откройте этот инструмент, выбрав таблицу подстановки, затем «Сервис» > «Диспетчер калибровки» или нажав кнопку «Диспетчер калибровки» на панели инструментов.

Таблицы поиска можно настроить вручную или из файла калибровки. Можно также скопировать данные таблицы подстановки из других источников.

При добавлении таблицы подстановки можно ввести требуемые входные данные, количество строк и столбцов и начальное значение для ячеек таблицы подстановки. Для создания новых таблиц подстановки используйте пункты меню «Файл» > «Создать».

Настройка таблиц подстановки из файла калибровки

Настройка таблиц поиска с файлом калибровки включает в себя два шага.

Шаг	Описание
Импорт файлов калибровки в диспетчер калибровки	Файлы калибровки можно импортировать из браузера CAGE, выбрав меню «Файл» > «Импорт» > «Калибровка». Выбранный файл откроется в диспетчере калибровки. Также можно открыть Диспетчер калибровки (Calibration Manager) и импортировать файлы калибровки из окна Диспетчер калибровки (Calibration Manager), используя следующую процедуру. В диспетчере калибровки откройте файл, нажав кнопку «Открыть файл калибровки» на панели инструментов. Откроется диалоговое окно Импорт данных калибровки (Import Calibration Data). Перейдите к файлу калибровки, выберите его и нажмите «Открыть». В диспетчере калибровки просмотрите импортированные файлы: Импортированные элементы файла калибровки отображаются на панели Содержимое файла калибровки (Calibration File Contents) в правом верхнем углу. Таблицы поиска, нормализаторы и другие элементы в проекте отображаются слева на панели «Элементы калибровки проекта». Значения выбранного элемента отображаются на нижней панели, поэтому можно проверить значения в файле калибровки и в текущих таблицах поиска проекта. Поскольку процесс импорта отфильтровывает пустые данные, все пустые переменные не отображаются.
Импорт значений файла калибровки в таблицу подстановки	Для импорта данных из файла калибровки в таблицу поиска в проекте: Щелкните, чтобы выбрать таблицу подстановки на панели Содержимое файла калибровки (Calibration File Contents) и таблицу подстановки на панели Элементы калибровки проекта (Project Calibration Items), с которыми требуется связать ее. Свяжите эти два элемента, нажав кнопку. Значения в файле калибровки загружаются в таблицу поиска. Чтобы проверить значения на нижней панели, щелкните, чтобы выбрать таблицу поиска на панели «Элементы калибровки проекта». Чтобы связать все элементы, перечисленные на панели «Элементы калибровки проекта», с элементами с одинаковыми именами, перечисленными на панели «Содержимое файла калибровки», нажмите кнопку «Авто». Чтобы найти определенные имена в большом файле калибровки, щелкните список Содержимое файла калибровки (Calibration File Contents) и введите первые несколько букв элемента, который требуется найти. Курсор перемещается к буквам, указанным при вводе. Проверьте отображение таблицы подстановки и нажмите кнопку Закрыть.

Шаг

Описание

Импорт файлов калибровки в диспетчер калибровки

Файлы калибровки можно импортировать из браузера CAGE, выбрав меню «Файл» > «Импорт» > «Калибровка». Выбранный файл откроется в диспетчере калибровки.

Также можно открыть Диспетчер калибровки (Calibration Manager) и импортировать файлы калибровки из окна Диспетчер калибровки (Calibration Manager), используя следующую процедуру.

В диспетчере калибровки откройте файл, нажав кнопку «Открыть файл калибровки» на панели инструментов.
Откроется диалоговое окно Импорт данных калибровки (Import Calibration Data).
Перейдите к файлу калибровки, выберите его и нажмите «Открыть».

В диспетчере калибровки просмотрите импортированные файлы:

Импортированные элементы файла калибровки отображаются на панели Содержимое файла калибровки (Calibration File Contents) в правом верхнем углу.
Таблицы поиска, нормализаторы и другие элементы в проекте отображаются слева на панели «Элементы калибровки проекта».
Значения выбранного элемента отображаются на нижней панели, поэтому можно проверить значения в файле калибровки и в текущих таблицах поиска проекта. Поскольку процесс импорта отфильтровывает пустые данные, все пустые переменные не отображаются.

Импорт значений файла калибровки в таблицу подстановки

Для импорта данных из файла калибровки в таблицу поиска в проекте:

Щелкните, чтобы выбрать таблицу подстановки на панели Содержимое файла калибровки (Calibration File Contents) и таблицу подстановки на панели Элементы калибровки проекта (Project Calibration Items), с которыми требуется связать ее.
Свяжите эти два элемента, нажав кнопку. Значения в файле калибровки загружаются в таблицу поиска. Чтобы проверить значения на нижней панели, щелкните, чтобы выбрать таблицу поиска на панели «Элементы калибровки проекта».
Чтобы связать все элементы, перечисленные на панели «Элементы калибровки проекта», с элементами с одинаковыми именами, перечисленными на панели «Содержимое файла калибровки», нажмите кнопку «Авто».
Чтобы найти определенные имена в большом файле калибровки, щелкните список Содержимое файла калибровки (Calibration File Contents) и введите первые несколько букв элемента, который требуется найти. Курсор перемещается к буквам, указанным при вводе.
Проверьте отображение таблицы подстановки и нажмите кнопку Закрыть.

При закрытии диспетчера калибровки можно просмотреть обновленные таблицы поиска в CAGE. Для сравнения или возврата к более ранней версии таблицы подстановки выберите Просмотр > История.

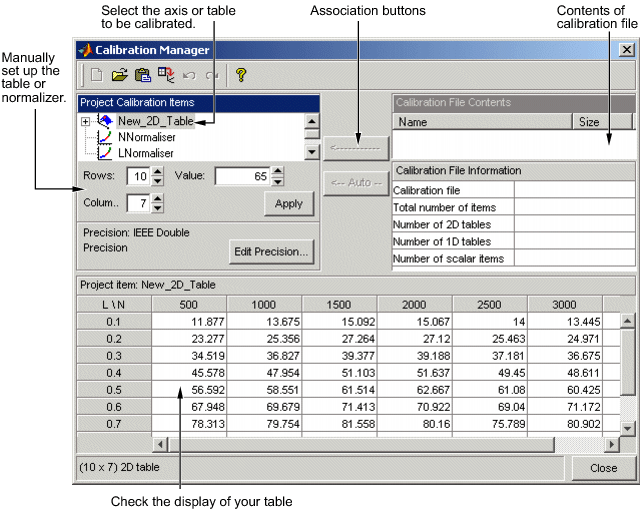

На этом рисунке показан диспетчер калибровки.

Настройка таблиц подстановки вручную

Чтобы настроить таблицы подстановки вручную, выполните следующие действия.

Выберите нормализатор или таблицу подстановки для настройки из списка слева.
Введите количество строк и столбцов в полях редактирования слева и выберите начальные значения для каждой ячейки в таблице поиска.
Нажмите кнопку «Применить».
При инициализации таблиц поиска для калибровки функции учитывайте стратегию. CAGE не может заполнить эти таблицы подстановки, если попытаться разделить их на ноль. Инициализируйте таблицы поиска модификаторов со значением 1 для всех ячеек, если они являются умножителями, и значением 0, если они добавлены в другие таблицы поиска.
Проверьте отображение таблицы подстановки и нажмите кнопку Закрыть.

Копирование данных таблицы подстановки из других источников

Можно вставить значения таблицы подстановки из других приложений, скопировав массив в другом приложении и нажав кнопку Вставить (Paste) в диспетчере калибровки:

Откройте нужный файл и скопируйте массив, который требуется импортировать.
В диалоговом окне «Диспетчер калибровки» нажмите кнопку «Вставить».

Можно также настроить таблицу подстановки из текстового файла:

Щелкните Настроить из файла ASCII (Set Up From ASCII File) на панели инструментов.
Выберите нужный файл и нажмите кнопку Открыть.
Если размер таблицы подстановки отличается от размера копируемого файла, CAGE изменяет размер таблицы подстановки в сессии.
