На главной странице браузера CAGE используйте команду Таблицы поиска Simulink для импорта таблиц поиска 1-D и 2-D из модели Simulink ®. После импорта таблиц подстановки их можно заполнить с помощью статистических моделей или результатов оптимизации.
На главной странице браузера CAGE выберите «Таблицы поиска Simulink».
Используйте браузер для открытия модели Simulink с таблицами подстановки, которые требуется импортировать.
Например, в браузере перейдите к matlab\toolbox\mbc\mbctraining. Откройте окно torqueFeature модель.
Средство импорта таблиц поиска MBC Simulink используется для предварительного просмотра и импорта таблиц поиска 1-D и 2-D в модели, включая таблицы поиска в подсистемах.
Щелкните Импорт таблиц (Import Tables), чтобы импортировать таблицы в CAGE.
| Счета | Описание |
|---|---|
| Предварительный просмотр таблицы подстановки | Предварительный просмотр таблицы, выбранной на панели Таблицы подстановки. |
| Сведения о функции | Входы и выходы для подсистем в модели. |
| Ссылка на модель | Список привязок модели в модели. Чтобы импортировать таблицы подстановки в ссылку модели, дважды щелкните модель. Откроется привязка модели. Импортер таблиц содержит таблицы поиска ссылок на модель. |

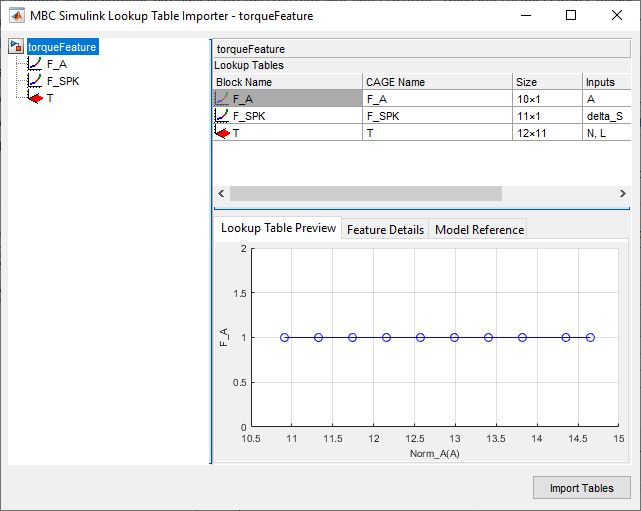

Например, средство импорта таблицы поиска Simulink MBC предоставляет эту информацию для torqueFeature таблицы поиска модели.
Примечание
Средство импорта таблицы поиска Simulink MBC остается открытым до тех пор, пока вы не закроете CAGE или не откроете другой проект.
В CAGE таблицы подстановки можно заполнить с помощью статистических моделей или результатов оптимизации.
