Выберите «Фильм» в раскрывающемся меню «Тип печати» на панели «Данные для печати».
Параметр фильма позволяет просматривать оценку по двум переменным при последовательных значениях третьей переменной. Например, модель крутящего момента может иметь скорость (N), нагрузку (L) и соотношение воздух/топливо (A) в качестве входных сигналов.
Опция фильма позволяет просматривать поведение модели крутящего момента в диапазоне скоростей и нагрузок для последовательных значений соотношения воздух/топливо.
Выберите три переменные из раскрывающихся меню Ось X, Ось Y и Время, чтобы указать, какую переменную требуется отобразить. Можно просмотреть поверхность модели, отображаемую в диапазоне двух переменных, и определить третью переменную как «время», чтобы увидеть изменение поверхности модели в третьем диапазоне переменных.
Определите диапазоны переменных с помощью полей Значение (Value) для входных значений.
Установите флажок, чтобы отметить границы, если они доступны.

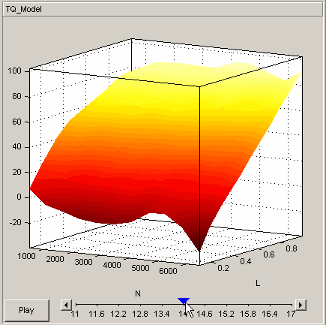

Нажмите кнопку «Воспроизвести».
Можно нажать кнопки на каждом конце индикатора выполнения под графиком, чтобы просмотреть фильм, или щелкнуть в любом месте панели (или щелкнуть и перетащить синий указатель), чтобы отобразить определенную точку фильма. Можно поворачивать график (в том числе во время воспроизведения).
