Существует два типа компромисса, которые можно добавить к сессии, компромисс независимых моделей или компромисс взаимосвязанных моделей: двухточечный (или многомодельный) компромисс.
Двухточечный компромисс между моделями - это специально построенная коллекция моделей из браузера моделей.
Можно построить ряд моделей, чтобы каждая операционная точка имела связанную с ней модель. В браузере модели можно экспортировать модели для двухточечного компромисса моделей из узла плана тестирования. Модели должны быть двухступенчатыми и иметь ровно два глобальных входа. Для создания этих моделей можно использовать шаблон плана испытаний «точка за точкой».
Выполните следующую процедуру, чтобы использовать компромисс между точками для калибровки:
Импортируйте модель и создавайте таблицы из точечной модели.
Откалибруйте таблицы.
Экспортируйте калибровку.
Двухточечная модель определяется только для определенных ячеек в таблицах компромиссов. Это рабочие точки, которые были смоделированы с помощью компонента «Браузер моделей» панели инструментов. Эти ячейки имеют значки модели в таблице. В каждой из этих рабочих точек можно использовать модель для компромисса, и, выполнив это, можно скорректировать значение в таблице. Модель «точка за точкой» не определена для всех других ячеек в таблице, поэтому использование моделей для компромисса невозможно. Эти ячейки можно редактировать и заполнять путем экстраполяции. Значения в каждой из рабочих точек модели различаются точно так же, как при использовании независимых моделей. После определения значений таблицы в каждой из рабочих точек модели можно заполнить всю таблицу путем экстраполяции, щелкнув значок.
Самый простой способ создания двухточечного компромисса заключается в следующем:
Импортируйте модель в CAGE.
Создание таблиц на основе точечной модели.
При нажатии кнопки ОК CAGE создает все таблицы для многомодельного компромисса с точками останова на выбранных значениях.
Каждая редактируемая операционная точка в таблицах имеет значок модели в ячейке, как в данном примере ячейки.
Эти ячейки имеют модель, определенную в этой точке. Вы используете отображение этих моделей, чтобы помочь вам обменять значения в этих точках, чтобы выполнить ваши цели точно так же, как при использовании независимых моделей в «обычном» режиме компромисса.
Изменение входных значений путем перетаскивания красных линий на графиках или ввода непосредственно в поля редактирования над графиками. Используйте контекстное меню, панель инструментов или меню «Входные данные», чтобы при необходимости найти максимальную, минимальную или поворотную точку модели.
Просмотрите значения оценки модели (слева от каждой строки графиков) и значения входных переменных (в полях редактирования под графиками), чтобы узнать, соответствуют ли они вашим требованиям.

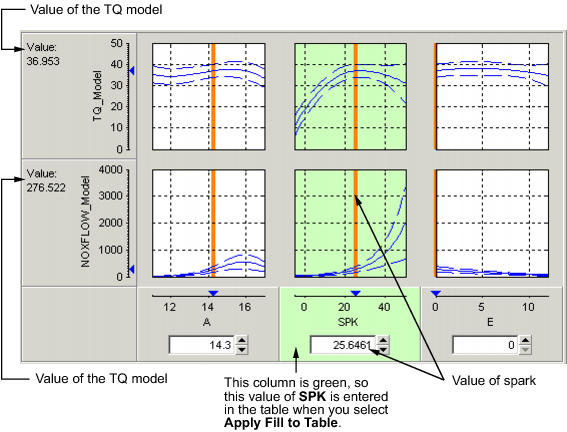

Помните, что выделенные зеленым графы показывают, как заполняется выбранная таблица: если строка зеленая, значение оценки модели (слева) заполняет таблицу в этой рабочей точке; если столбец зеленый, значение входной переменной (в поле редактирования ниже) заполняет таблицу.
См. следующий пример. столбец SPK графиков имеет зеленый цвет, поэтому значение SPK в поле редактирования вводится в таблицу при нажатии кнопки «Применить значения заполнения таблицы поиска» ().
Если вы удовлетворены компромиссом, заданным значением переменной в этой операционной точке, вы применяете это значение к таблице, нажав Ctrl + T, выбрав Tables - > Apply Fill to Table или щелкнув на панели инструментов.
После определения значений таблицы в каждой из рабочих точек модели можно заполнить всю таблицу путем экстраполяции, щелкнув значок .
