поэтапный. FMCWWaveform

Форма сигнала FMCW

Описание

FMCWWaveform объект создает сигнал FMCW (частотно-модулированная непрерывная волна).

Для получения выборок формы сигнала:

Определите и настройте форму сигнала FMCW. См. раздел Строительство.
Звонить step для генерации выборок формы сигнала FMCW в соответствии со свойствами phased.FMCWWaveform. Поведение step относится к каждому объекту на панели инструментов.

Примечание

Начиная с R2016b, вместо использования step для выполнения операции, определенной системным object™, можно вызвать объект с аргументами, как если бы это была функция. Например, y = step(obj,x) и y = obj(x) выполнять эквивалентные операции. Когда единственный аргумент для step метод - это сам объект System, замените y = step(obj) около y = obj().

Строительство

H = phased.FMCWWaveform создает системный объект формы сигнала FMCW, H. Объект генерирует выборки формы сигнала FMCW.

H = phased.FMCWWaveform(Name,Value) создает объект формы сигнала FMCW, H, с дополнительными опциями, указанными одним или несколькими Name,Value аргументы пары. Name является именем свойства и Value - соответствующее значение. Name должно отображаться внутри отдельных кавычек (''). Можно указать несколько аргументов пары имя-значение в любом порядке как Name1,Value1,…,NameN,ValueN.

Свойства

`SampleRate`	Частота выборки Укажите ту же скорость в герцах в качестве положительного скаляра. Значение этого свойства по умолчанию соответствует 1 МГц. Количество `(SampleRate .* SweepTime)` является скаляром или вектором, который должен содержать только целые числа. По умолчанию: `1e6`
`SweepTime`	Продолжительность каждого линейного сдвига ЧМ Укажите длительность восходящего или нисходящего сдвига в секундах в виде вектора строки положительных вещественных чисел. Значение по умолчанию соответствует 100 мкс. Если `SweepDirection` является `'Triangle'`время свипа равно половине периода свипа, поскольку каждый период состоит из восходящего и нисходящего периодов. Если `SweepDirection` является `'Up'` или `'Down'`время сдвига равно периоду сдвига. Количество `(SampleRate .* SweepTime)` является скаляром или вектором, который должен содержать только целые числа. Для реализации изменяющегося времени сдвига укажите `SweepTime` как нескалярный вектор строки. Форма сигнала использует последовательные записи вектора в качестве времени развертки для последовательных периодов формы сигнала. Если достигнут последний элемент вектора, процесс продолжается циклически с первым входом вектора. Если `SweepTime` и `SweepBandwidth` оба являются нескалярными, они должны иметь одинаковую длину. По умолчанию: `1e-4`
`SweepBandwidth`	Полоса пропускания FM Sweep Укажите полосу пропускания линейного ЧМ-сдвига в герцах в виде вектора строки положительных вещественных чисел. Значение по умолчанию соответствует 100 кГц. Для реализации изменяющейся полосы пропускания укажите `SweepBandwidth` как нескалярный вектор строки. Форма сигнала использует последовательные записи вектора в качестве полосы пропускания развертки для последовательных периодов формы сигнала. Если последний элемент `SweepBandwidth` достигается вектор, процесс продолжается циклически с первым входом вектора. Если `SweepTime` и `SweepBandwidth` оба являются нескалярными, они должны иметь одинаковую длину. По умолчанию: `1e5`
`SweepDirection`	Направление сдвига FM Укажите направление линейного сдвига ЧМ как одно из следующих значений: `'Up'` \| `'Down'` \| `'Triangle'`. По умолчанию: `'Up'`
`SweepInterval`	Расположение интервала сдвига FM Если для этого свойства задано значение `'Positive'`, форма сигнала сдвигается в интервале между 0 и B, где B - `SweepBandwidth` значение свойства. Если для этого свойства задано значение `'Symmetric'`форма сигнала сдвигается в интервале между -B/2 и B/2. По умолчанию: `'Positive'`
`OutputFormat`	Формат выходного сигнала Укажите формат выходного сигнала как один из `'Sweeps'` или `'Samples'`. При установке `OutputFormat` свойство для `'Sweeps'`, выходные данные `step` способ выполнен в виде множества протягиваний. В этом случае количество протягиваний является значением `NumSweeps` собственность. Если `SweepDirection` свойство - `'Triangle'`каждая зачистка - это полпериода. При установке `OutputFormat` свойство для `'Samples'`, выходные данные `step` способ выполнен в виде множества образцов. В этом случае количество выборок является значением `NumSamples` собственность. По умолчанию: `'Sweeps'`
`NumSamples`	Количество выборок в выходных данных Укажите количество выборок в выходных данных `step` метод как положительное целое число. Это свойство применяется только при установке `OutputFormat` свойство для `'Samples'`. По умолчанию: `100`
`NumSweeps`	Количество протягиваний в выходных данных Укажите количество протягиваний в выходных данных `step` метод как положительное целое число. Это свойство применяется только при установке `OutputFormat` свойство для `'Sweeps'`. По умолчанию: `1`

Методы

график	График формы сигнала FMCW
сброс	Сброс состояний объекта формы сигнала FMCW
шаг	Образцы формы сигнала FMCW

Общие для всех системных объектов
`release`	Разрешить изменение значения свойства объекта системы

Примеры

свернуть все

График формы сигнала FMCW

Открыть сценарий в реальном времени

Создайте и постройте график формы сигнала FMCW вверх.

waveform = phased.FMCWWaveform('SweepBandwidth',100.0e3,...
    'OutputFormat','Sweeps','NumSweeps',2);
plot(waveform)

Figure contains an axes. The axes with title FMCW waveform: real part, sweep 1 contains an object of type line.

Спектрограмма сигнала FMCW развертки треугольника

Открыть сценарий в реальном времени

Создайте образцы треугольника Sweep FMCW Waveform. Затем постройте график спектрограммы свипа. Свип имеет полосу пропускания 10 МГц.

sFMCW = phased.FMCWWaveform('SweepBandwidth',10.0e6,...
   'SampleRate',20.0e6,'SweepDirection','Triangle',...
   'NumSweeps',2);
sig = step(sFMCW);
windowlength = 32;
noverlap = 16;
nfft = 32;
spectrogram(sig,windowlength,noverlap,nfft,sFMCW.SampleRate,'yaxis')

Figure contains an axes. The axes contains an object of type image.

Подробнее

развернуть все

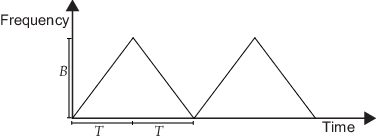

Протягивание треугольника

В каждом периоде сдвига треугольника форма сигнала сдвигается вверх с наклоном B/T, а затем вниз с наклоном -B/T. B - полоса пропускания свип-сигнала, а T - время свип-сигнала. Период сдвига 2T.

Upsweep

В каждом периоде восходящего сдвига форма сигнала сдвигается с наклоном B/T. B - полоса пропускания свип-сигнала, а T - время свип-сигнала.

Downsweep

В каждом периоде понижающего импульса сигнал сдвигается с наклоном -B/T. B - полоса пропускания свип-сигнала, а T - время свип-сигнала.

Ссылки

[1] Иссаков, Вадим. Микроволновые схемы для автомобильных радаров 24 ГГц в кремниевых технологиях. Берлин: Спрингер, 2010.

[2] Скольник, М. И. Введение в радиолокационные системы. Нью-Йорк: Макгроу-Хилл, 1980.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

Примечания и ограничения по использованию:

plot метод не поддерживается.
См. Системные объекты в создании кода MATLAB (кодер MATLAB).

См. также

phased.LinearFMWaveform | range2bw | range2time | time2range

Темы

Автомобильный адаптивный круиз-контроль с использованием технологии FMCW (панель инструментов радара)

Представлен в R2012b
