Сумма и разность моноимпульсов для ULA
SumDifferenceMonopulseTracker объект реализует моноимпульсный алгоритм суммы и разности на однородном линейном массиве.
Для оценки направления прибытия (DOA):
Определите и настройте моноимпульсный оценщик суммы и разницы DOA. См. раздел Строительство.
Звонить step для оценки DOA в соответствии со свойствами phased.SumDifferenceMonopulseTracker. Поведение step относится к каждому объекту на панели инструментов.
Примечание
Начиная с R2016b, вместо использования step для выполнения операции, определенной системным object™, можно вызвать объект с аргументами, как если бы это была функция. Например, y = step(obj,x) и y = obj(x) выполнять эквивалентные операции.
H = phased.SumDifferenceMonopulseTracker создает объект системы отслеживания, H. Объект использует суммарные и разностные моноимпульсные алгоритмы на однородном линейном массиве (ULA).
H = phased.SumDifferenceMonopulseTracker( создает объект моноимпульсного трекера ULA, Name,Value)H, с каждым указанным свойством Name, имеющим указанное значение. Можно указать дополнительные аргументы пары имя-значение в любом порядке как (Name1,Value1,...,NameN,ValueN).
|
Ручка к матрице датчиков Укажите массив датчиков в качестве дескриптора. Массив датчиков должен быть По умолчанию: |
|
Скорость распространения сигнала Укажите скорость распространения сигнала в метрах в секунду как положительный скаляр. Это свойство можно задать как одинарную или двойную точность. По умолчанию: Скорость света |
|
Рабочая частота системы Укажите рабочую частоту системы в герцах как положительный скаляр. Значение по умолчанию соответствует 300 МГц. Это свойство можно задать как одинарную или двойную точность. По умолчанию: |
|
Количество битов квантования фазовращателя Количество битов, используемых для квантования составляющей фазового сдвига весовых коэффициентов формирователя луча или управляющего вектора. Укажите число битов как неотрицательное целое число. Нулевое значение указывает, что квантование не выполняется. Это свойство можно задать как одинарную или двойную точность. По умолчанию: |
| шаг | Выполнять моноимпульсное сопровождение с помощью ULA |
| Общие для всех системных объектов | |
|---|---|
release | Разрешить изменение значения свойства объекта системы |
Моноимпульсный алгоритм суммы и разности используется для оценки направления прихода узкополосного сигнала, падающего на однородную линейную матрицу (ULA). Во-первых, вычислить обычный отклик матрицы, управляемой в направлении поступления ф0. Для ULA направление поступления определяется углом ширины. Чтобы указать, что максимальная ось отклика (MRA) указывает в направлении ф0, задайте веса, которые должны быть
1) dsinstart0)
где d - расстояние между элементами, а k = 2λ/λ - волновое число. Входящая плоская волна, исходящая из любого произвольного направления, представляется как
− 1) dsinstart)
Обычный отклик этой матрицы на любую входящую плоскую волну задается ») и показан на полярном графике ниже как суммарный шаблон. Решетка выполнена с возможностью управления в направлении ф0 = 30 °.
Второй шаблон, называемый разностным шаблоном, получается с использованием фазированных обратных весов. Веса определяются путем фазового реверсирования последней половины обычного вектора рулевого управления. Для массива с четным числом элементов весами, обращенными по фазе, являются
(N−1) dsinϕ0)
(Для массива с нечетным числом элементов средний вес устанавливается равным нулю). Для удобства используется мультипликативный коэффициент -i. Ответ массива разностей на входящий вектор:
)

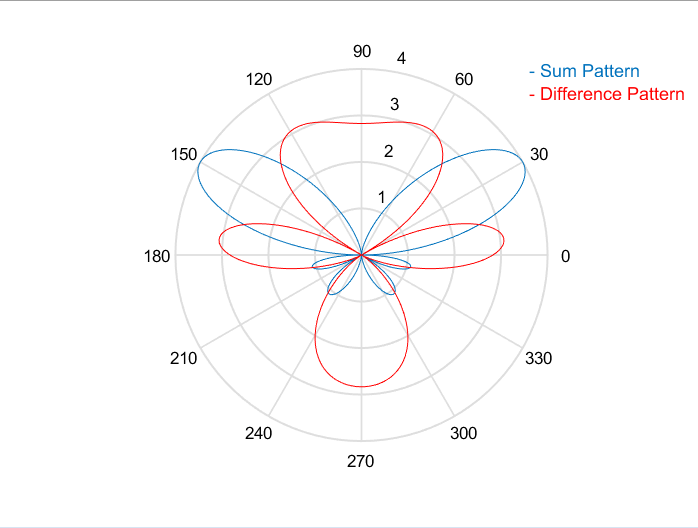

На этом рисунке показаны суммарные и разностные диаграммы направленности четырехэлементной однородной линейной матрицы (ULA), направленной на 30 ° от ширины. Элементы матрицы разнесены на половину длины волны. Суммарный шаблон показывает, что массив имеет максимальный отклик при 30 °, а разностный шаблон имеет нулевое значение при 30 °.
Кривая моноимпульсной характеристики получается делением разностной картины на суммарную картину и взятием действительной части.
wsHv (start))
Чтобы использовать моноимпульсную кривую отклика, чтобы получить угол прихода, λ, узкополосного сигнала, x, вычислите
wdHxwsHx)
и инвертировать кривую откликов, λ = R-1 (z), чтобы получить

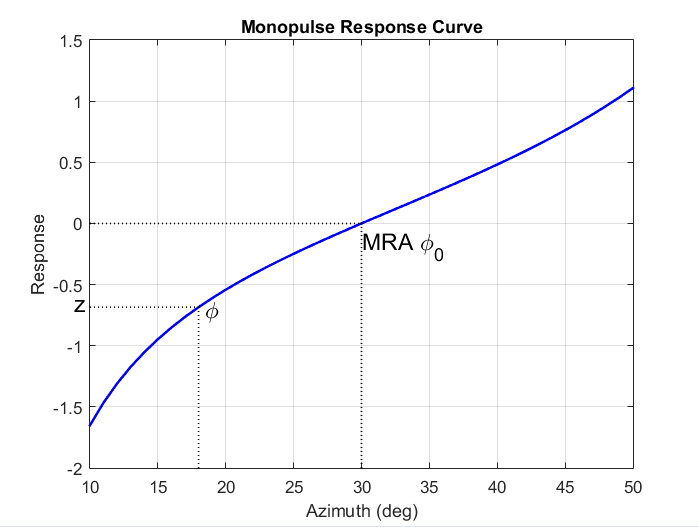

Кривая отклика обычно не является единичной и может быть инвертирована только в том случае, если углы прихода лежат в пределах основного лепестка, где она является единичной. На этом рисунке показана кривая монопульного отклика в пределах основного лепестка четырехэлементного массива ULA.
Существует два желательных свойства кривой моноимпульсной реакции. Первое - у него крутой уклон. Крутой склон гарантирует устойчивость к шуму. Второе свойство состоит в том, что основной блок должен быть максимально широким. Крутой наклон обеспечивается большим массивом, но приводит к меньшему материалу. Вам нужно будет обменять одну собственность на другую.
Для получения дополнительной информации см. [1].
[1] Селиктар, Y. Пространственно-временная адаптивная моноимпульсная обработка. Доктор философии. Дипломная работа. Технологический институт Джорджии, Атланта, 1998 год.
[2] Родос, Д. Введение в монопульс. Дедем, Массачусетс: Artech House, 1980.
