Интерактивный график диаграмм излучения в полярном формате

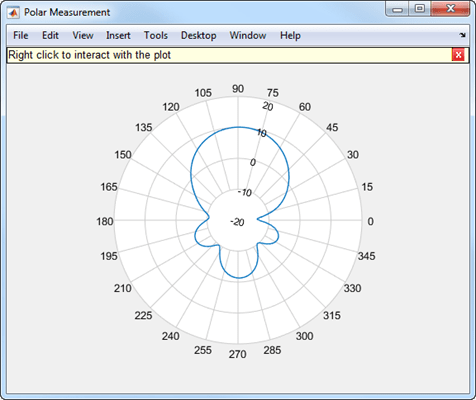

polarpattern класс строит диаграммы направленности антенны или решетки в интерактивном полярном формате. Можно также распечатать другие типы полярных данных. Эти графики используются при необходимости интерактивной визуализации или измерения данных. Щелкните правой кнопкой мыши окно Полярные измерения (Polar Measurement), чтобы изменить свойства, увеличить масштаб изображения или добавить дополнительные данные на график.
polarpattern строит диаграммы направленности антенны или решетки и другие типы данных в полярном формате. polarpattern строит график значений полей диаграмм излучения для визуализации и измерения. Щелкните правой кнопкой мыши полярный график для взаимодействия.
polarpattern( создает полярный график со значениями величины в векторе data)d. На этом полярном графике углы равномерно разнесены по единичной окружности, начиная с 0 степени.
p = polarpattern(___)
p = polarpattern('gco')
polarpattern(___,Name,Value) создает полярный график с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение свойства. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию. Список всех свойств Name,Value пары, использование details(p). Список всех свойств Name,Value пары, использование details(p). С помощью свойств можно извлечь любые данные из диаграммы направленности из полярного графика. Например, p = polarpattern(data,'Peaks',3) идентифицирует и отображает три максимальных пика в данных шаблона.
Список свойств см. в разделе Свойства полярного массива.
polarpattern( создает полярный график с помощью маркера перемещения осей, ax,___)ax вместо текущей ручки осей.
add | Добавление данных к существующему полярному графику |
addCursor | Добавление курсора к полярному углу графика |
animate | Замена существующих данных новыми данными для анимации |
createLabels | Создание меток условных обозначений |
findLobes | Данные основного, заднего и бокового лепестков |
replace | Замена существующих данных новыми данными на полярном графике |
showPeaksTable | Показать или скрыть таблицу пиковых маркеров |
showSpan | Показать или скрыть диапазон углов между двумя маркерами |
Задайте косинусную диаграмму направленности антенны от 0 ° до 360 ° по азимуту на отметке 0 °. Затем постройте график диаграммы направленности антенны с помощьюpolarpattern.
Создайте образец.
az = [0:360]; p = abs(cosd(az));
Постройте график полярной диаграммы антенны по азимуту на отметке 0 °.
polarpattern(p,'TitleTopTextInterpreter','tex','TitleTop','Azimuth Cut (Elevation Angle = 0^{\circ})');
Создайте прямоугольную решетку URA 3 на 2. По умолчанию решетка состоит из изотропных антенных элементов. Предположим, что рабочая частота равна 1 ГГц. Затем постройте график диаграммы направленности антенны с помощью polarpattern.
Создайте массив.
array = phased.URA('Size',[3 2]);
fc = 1.0e9;Постройте график полярного массива для выреза отметки по азимуту 0 °.
c = physconst('LightSpeed'); p = pattern(array,fc,[-180:180],0,'PropagationSpeed',c,'CoordinateSystem',... 'polar','Type','powerdb','Normalize',true); polarpattern([-180:180],p);
Укажите короткодипольную антенну с диполем, ориентированным вдоль оси Z и работающим на частоте 250 МГц. Затем постройте график диаграммы направленности антенны с помощью polarpattern и указание названия.
Создайте элемент короткой дипольной антенны System object™.
antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],... 'AxisDirection','Z'); fc = 250.0e6;
Постройте график полярной диаграммы антенны для разреза на отметке при азимуте 0 °.
v = pattern(antenna,fc,0,-90:90); polarpattern([-90:90],v,'TitleTopTextInterpreter','tex',... 'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');
Укажите короткодипольную антенну с диполем, ориентированным вдоль оси Z и работающим на частоте 250 МГц. Затем постройте график диаграммы направленности антенны с помощью polarpattern и указание названия.
Создайте элемент короткой дипольной антенны System object™.
antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],... 'AxisDirection','Z'); fc = 250.0e6;
Создайте полярную диаграмму антенны для разреза отметки по азимуту 0 °.
p = pattern(antenna,fc,0,-90:90); P = polarpattern([-90:90],p,'TitleTopTextInterpreter','tex',... 'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');
Отображение свойств графика.
details(P)
internal.polari handle with properties:
Interactive: 1
LegendLabels: ''
AntennaMetrics: 0
CleanData: 0
AngleData: [181x1 double]
MagnitudeData: [181x1 double]
IntensityData: []
AngleMarkers: [0x1 struct]
CursorMarkers: [0x1 struct]
PeakMarkers: [0x1 struct]
ActiveDataset: 1
AngleLimVisible: 0
LegendVisible: 0
Span: 0
TitleTop: 'Elevation Cut (Azimuth Angle = 0^{\circ})'
TitleBottom: ''
Peaks: []
FontSize: 10
MagnitudeLim: [-40 10]
MagnitudeAxisAngle: 75
MagnitudeTick: [-40 -30 -20 -10 0 10]
MagnitudeTickLabelColor: 'k'
AngleLim: [0 360]
AngleTickLabel: {1x24 cell}
AngleTickLabelColor: 'k'
TitleTopFontSizeMultiplier: 1.1000
TitleBottomFontSizeMultiplier: 0.9000
TitleTopFontWeight: 'bold'
TitleBottomFontWeight: 'normal'
TitleTopTextInterpreter: 'tex'
TitleBottomTextInterpreter: 'none'
TitleTopOffset: 0.1500
TitleBottomOffset: 0.1500
ToolTips: 1
MagnitudeLimBounds: [-Inf Inf]
MagnitudeFontSizeMultiplier: 0.9000
AngleFontSizeMultiplier: 1
AngleAtTop: 90
AngleDirection: 'ccw'
AngleResolution: 15
AngleTickLabelRotation: 0
AngleTickLabelFormat: '360'
AngleTickLabelColorMode: 'contrast'
PeaksOptions: {}
AngleTickLabelVisible: 1
Style: 'line'
DataUnits: 'dB'
DisplayUnits: 'dB'
NormalizeData: 0
ConnectEndpoints: 0
DisconnectAngleGaps: 0
EdgeColor: 'k'
LineStyle: '-'
LineWidth: 1
FontName: 'Helvetica'
FontSizeMode: 'auto'
GridForegroundColor: [0.8000 0.8000 0.8000]
GridBackgroundColor: 'w'
DrawGridToOrigin: 0
GridOverData: 0
GridAutoRefinement: 0
GridWidth: 0.5000
GridVisible: 1
ClipData: 1
TemporaryCursor: 1
MagnitudeLimMode: 'auto'
MagnitudeAxisAngleMode: 'auto'
MagnitudeTickMode: 'auto'
MagnitudeTickLabelColorMode: 'contrast'
MagnitudeTickLabelVisible: 1
MagnitudeUnits: ''
IntensityUnits: ''
Marker: 'none'
MarkerSize: 6
Parent: [1x1 Figure]
NextPlot: 'replace'
ColorOrder: [7x3 double]
ColorOrderIndex: 1
SectorsColor: [16x3 double]
SectorsAlpha: 0.5000
View: 'full'
ZeroAngleLine: 0
Свойства полярной диаграммы (панель инструментов антенны)
