3-Way Направленный клапан (IL)

Трехходовой регулирующий клапан в изотермической системе

Библиотека:
Simscape/Жидкости/Изотермическая жидкость/Клапаны и диафрагмы/Направленные регулирующие клапаны

Описание

Блок 3-Way направленного клапана (IL) представляет собой направленный регулирующий клапан с тремя отверстиями и двумя положениями. Например, этот блок может обеспечивать управление потоком между насосом, резервуаром для хранения и исполнительным механизмом.

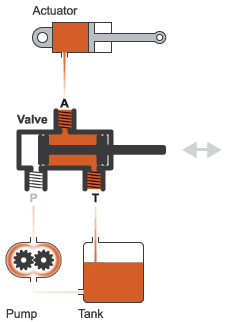

Пример конфигурации клапана

Управление клапаном происходит через золотник, который подключен к физическому сигналу в порту S. В конфигурации по умолчанию нулевое смещение указывает полностью закрытый клапан между положениями I и II. Отрицательное смещение смещает золотник в положение I клапана, а сигнал положительного смещения смещает золотник в положение II клапана.

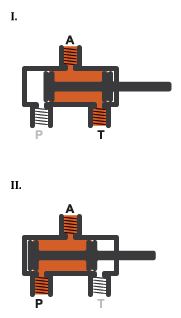

Текучая среда может протекать между портом A и портом T (рисунок I) или между портом P и портом A (рисунок II). Блок использует ту же композицию для расхода и площади отверстия, что и блок диафрагмы (IL). Дополнительные сведения о расчете расхода см. в разделе Диафрагма (IL).

Положения клапана

Параметры открываемой области

Параметризация диафрагмы задает метод расчета открытой области клапана. Расчеты основаны либо на параметрах диафрагмы, либо на наборах табличных данных, указанных на вкладке Параметризация модели (Model Parameterization). Блок использует одни и те же данные для обоих путей потока, если для параметра Area characteristics установлено значение Identical for all flow paths; в противном случае для Different for all flow paths установка. Параметры диафрагмы:

Linear - area vs. spool travel
Площадь открытия является линейной функцией расстояния перемещения катушки, сигнала, принимаемого в порту S:

$_{Aorifice} \frac{=_{(} {Амакс}_{-}}{} Алеак)_{ΔS (} S -_{Смин}$ )
где:
- Smin - положение управляющего элемента, когда отверстие полностью закрыто.
- ΔS - перемещение управляющего элемента между закрытым и открытым отверстием.
- Amax - максимальная площадь диафрагмы.
- Алеак - зона утечки.
- λ - ориентация отверстия диафрагмы. Для пути потока P-A это 1. Для пути потока A-T это -1.
Tabulated data - Area vs. spool travel
Предоставьте векторы перемещения катушки для вашей системы или для отдельных путей потока между портами P и A и портами A и T. Эти данные будут использоваться для расчета взаимосвязи между площадью отверстия диафрагмы и расстоянием перемещения катушки. Интерполяция используется для определения площади открытия между заданными точками данных. Aleak и Amax - первый и последний параметры вектора площади Opening соответственно.
Tabulated data - Volumetric flow rate vs. spool travel and pressure drop
Обеспечить движение золотника и векторы перепада давления. Объемный расход рассчитывается на основе зависимости между изменением давления и расстоянием перемещения катушки. Интерполяция используется для определения расхода между заданными точками данных. Массовый расход является произведением объемного расхода и локальной плотности.

Численно сглаженная область клапана в линейной параметризации

Если клапан находится в близком или близком к закрытому положении при линейной параметризации, можно сохранить численную устойчивость при моделировании, настроив коэффициент сглаживания блока. Функция сглаживания применяется ко всем вычисленным областям, но в первую очередь влияет на моделирование в крайних точках области клапана.

Нормированная площадь клапана рассчитывается как:

$\overset{}{A}^\frac{=_{(}_{Aorifice -}}{_{Алеак)} (_{Amax}} -$ Алеак).

Коэффициент сглаживания s применяется к нормализованной области:

${\overset{}{A}}_{^} \frac{сглаженный}{} = \frac{}{} \sqrt{{\overset{}{12}}_{}^{+} {\frac{}{12A}}^{^}} \frac{2}{} \sqrt{{+ \overset{(}{} s4)}^{} 2 {\frac{-}{}}^{12}}$ (A ^ − 1) 2 + (s4) 2.

Сглаженная площадь клапана:

$_{Asmoothed} {\overset{}{=}}_{A^}_{сглаженный} (_{Amax} -_{Aleak})$ + Aleak.

Структурная компонентная схема

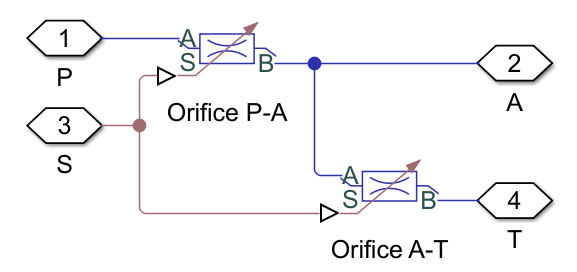

Блок представляет собой композит из двух блоков диафрагмы (IL), которые возбуждаются одним физическим сигналом на S. Блок диафрагмы P-A представляет путь потока между портами P и A. Блок диафрагмы A-T представляет путь потока между портами A и T.

На диаграмме ниже положительный сигнал открывает диафрагму P-A при закрытии диафрагмы A-T. Отрицательный сигнал открывает диафрагму A-T при закрытии диафрагмы P-A.

Структурная схема клапана

Отверстия и смещения диафрагм

Исходное положение клапана определяется смещением отверстия или отверстием отверстия при нулевом смещении золотника. Смещение может быть обусловлено изменением расстояния между портами или площадками катушек. Это также может быть связано с изменением толщины катушек. Отверстие диафрагмы определяется таким же образом, как и для блока диафрагмы (IL).

Предположения

Инерция жидкости игнорируется.
Нагрузка на катушку из-за инерционных, пружинных и других сил игнорируется.
Предполагается, что все отверстия клапана идентичны по размеру, если не указано иное.

Порты

Сохранение

развернуть все

`A` - Жидкостное отверстие
изотермическая жидкость

Точка выхода клапана.

`P` - Жидкостное отверстие
изотермическая жидкость

Точка входа в клапан.

`T` - Жидкостное отверстие
изотермическая жидкость

Точка входа в клапан.

Вход

развернуть все

`S` - Смещение элемента управления, м
физический сигнал

Смещение управляющего элемента в m, принимаемое как физический сигнал. Положительное смещение открывает отверстие.

Параметры

развернуть все

Параметризация модели

`Area characteristics` - Уравнения расхода для диафрагм
`Identical for all flow paths` (по умолчанию) | `Different for each flow path`

Применение однородных или индивидуальных уравнений расхода для площади отверстия клапана. Identical for all flow paths использует одну и ту же геометрию отверстия и золотника, скорости потока, давление и векторы площади для всех отверстий клапана. При использовании Different for each flow pathВ обоих случаях порты A, P и T имеют одинаковые площади поперечного сечения, разрядные коэффициенты и числа Рейнольдса. Та же параметризация диафрагмы также применяется ко всем путям потока.

`Orifice parameterization` - Метод расчета площади вскрытия
`Linear area vs. spool travel` (по умолчанию) | `Tabulated data - Area vs. spool travel` | `Tabulated data - volumetric flow rate vs. spool travel and pressure drop`

Метод расчета площади открытия клапана. В параметризациях табличных данных можно указать собственную область клапана и данные перемещения золотника для нелинейных профилей открытия клапана, или можно предоставить данные с точки зрения объемного расхода, перемещения золотника и перепада давления по пути потока.

`Spool position at maximum P-A orifice area` - Смещение катушки при максимальной площади между портами P и A
`2.5e-3` m (по умолчанию) | скаляр

Начальное расстояние открытия диафрагмы между портами P и A. По умолчанию используется система с нулевым перекрытием. Положительное ненулевое значение представляет собой подстилаемую или частично открытую систему. Отрицательное ненулевое значение представляет собой перекрывающуюся систему, в которой клапан остается закрытым в диапазоне перемещений регулирующего элемента.

`Spool position at maximum A-T orifice area` - Смещение катушки при максимальной площади между портами A и T
`5e-3` m (по умолчанию) | скаляр

Начальное расстояние открытия диафрагмы между портами A и T. По умолчанию используется система с нулевым перекрытием. Положительное ненулевое значение представляет собой подстилаемую или частично открытую систему. Отрицательное ненулевое значение представляет собой перекрывающуюся систему, в которой клапан остается закрытым в диапазоне перемещений регулирующего элемента.

`Spool travel between closed and open orifice` - Максимальный ход золотника
`0.005` m (по умолчанию) | положительный скаляр

Максимальное расстояние хода золотника. Это значение обеспечивает верхний предел для вычислений, чтобы моделирование не возвращало нефизические значения.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths.

`Maximum orifice area` - Максимальная площадь отверстия диафрагмы
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

Наибольшая открытая площадь при работе клапана.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths.

`P-A spool travel between closed and open orifice` - Максимальный ход катушки между портами P и A
`0.005` m (по умолчанию) | положительный скаляр

Максимальное расстояние перемещения катушки для отверстия между портами P и A. Это значение обеспечивает верхний предел для расчетов, чтобы моделирование не возвращало нефизические значения.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Different for each flow path.

`P-A maximum orifice area` - Максимальная площадь между портами P и A
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

Площадь поперечного сечения отверстия между отверстиями Р и А в его полностью открытом положении.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Different for each flow path и параметризация диафрагмы Linear - area vs. spool travel.

`A-T spool travel between closed and open orifice` - Максимальный ход катушки между портами A и T
`0.005` m (по умолчанию) | положительный скаляр

Максимальное расстояние перемещения катушки для отверстия между портами A и T. Это значение обеспечивает верхний предел для расчетов, чтобы моделирование не возвращало нефизические значения.

Зависимости

Чтобы включить этот параметр, установите тип признаков области в значение Different for each flow path.

`A-T maximum orifice area` - Максимальная площадь между портами A и T
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

Площадь поперечного сечения отверстия между отверстиями А и Т в его полностью открытом положении.

Зависимости

`Leakage area` - Площадь зазора в полностью закрытом положении
`1e-10` m ^ 2 (по умолчанию) | положительный скаляр

Сумма всех зазоров, когда клапан находится в полностью закрытом положении. Любая область, меньшая этого значения, поддерживается в указанной области утечки. Это способствует цифровой стабильности за счет поддержания непрерывности потока.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths и параметризация диафрагмы Linear - area vs. spool travel.

`Spool travel vector` - Вектор расстояния открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | 1-byn вектор

Вектор расстояний перемещения органа управления для табличной параметризации площади клапана. Векторные элементы должны соответствовать одному к одному элементам в параметре вектора площади диафрагмы. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths и параметризация диафрагмы Tabulated data - Area vs. spool travel.

`Orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | 1-byn вектор

Вектор зон открытия для табличной параметризации зоны открытия клапана. Векторные элементы должны соответствовать одному к одному элементам в параметре вектора хода катушки. Элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths и открытие параметризации для Tabulated data - Area vs. spool travel.

`P-A orifice spool travel vector` - Вектор расстояния открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | 1-byn вектор

Вектор расстояний перемещения органа управления для табличной параметризации площади клапана. Векторные элементы должны соответствовать одному к одному с элементами в параметре вектора площади диафрагмы P-A. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Different for each flow path и параметризация диафрагмы Tabulated data - Area vs. spool travel.

`P-A orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | вектор 1 на n

Вектор зон открытия для табличной параметризации зоны открытия клапана. Векторные элементы должны соответствовать одному к одному с элементами в параметре вектора перемещения золотника P-A диафрагмы. Элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Different for each flow path и открытие параметризации для Tabulated data - Area vs. spool travel.

`A-T orifice spool travel vector` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

Вектор расстояний перемещения органа управления для табличной параметризации площади клапана. Векторные элементы должны соответствовать одному к одному с элементами в параметре вектора площади диафрагмы A-T. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

`A-T orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | вектор 1 на n

Вектор зон открытия для табличной параметризации зоны открытия клапана. Векторные элементы должны соответствовать одному к одному с элементами в параметре вектора перемещения золотника диафрагмы A-T. Элементы перечислены в порядке возрастания и должны быть больше 0.

Зависимости

`Spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

Вектор расстояний перемещения органа управления для табличной параметризации объемного расхода. Вектор перемещения катушки образует независимую ось с вектором падения давления, параметром dp для зависимой от 3-D таблицы объемного расхода, параметром q (s, dp). Положительное смещение соответствует открытию клапана. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths и параметризация диафрагмы Volumetric flow rate vs. spool travel and pressure drop.

`Pressure drop vector, dp` - Вектор значений перепада давления в клапане
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

Вектор значений перепада давления для табличной параметризации объемного расхода. Вектор падения давления образует независимую ось с параметром Вектор перемещения катушки, s для зависимой от 3-D таблицы Объемный расход, параметр q (s, dp). Значения перечислены в порядке возрастания и должны быть больше 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

`Volumetric flow rate table, q(s,dp)` - Массив объемных расходов
`[1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3` m ^ 3/s (по умолчанию) | Матрица M-by-N

Матрица M-by-N объемных расходов на основе независимых значений перепада давления и расстояния хода золотника. M и N - размеры соответствующих векторов:

M - количество элементов в векторе перепада давления, параметр dp.
N - количество элементов в векторе хода катушки, параметр s.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Identical for all flow paths и параметризация диафрагмы Tabulated data - Volumetric flow rate vs. spool travel and pressure drop.

`P-A orifice spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

Вектор расстояний перемещения органа управления для табличной параметризации объемного расхода. Вектор путешествия шпульки формирует независимую ось с вектором спада давления отверстия P-A, параметром разности потенциалов для 3D зависимой таблицы объемного расхода отверстия P-A, q (s, разность потенциалов) параметр. Положительное смещение соответствует открытию клапана. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

Чтобы включить этот параметр, установите для параметра Area characteristics значение Different for each flow path и параметризация диафрагмы Tabulated data - Volumetric flow rate vs. spool travel and pressure drop.

`P-A orifice pressure drop vector, dp` - Вектор значений перепада давления над клапаном
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

Вектор значений перепада давления для табличной параметризации объемного расхода. Вектор падения давления образует независимую ось с параметром вектора перемещения золотника Р-A, s для зависимой от 3-D таблицы объемного расхода Р-A, параметр q (s, dp). Значения перечислены в порядке возрастания и должны быть больше 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

`P-A orifice volumetric flow rate table, q(s,dp)` - Вектор объемных расходов клапана
`[1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3` m ^ 3/s (по умолчанию) | Матрица M-by-N

M - количество элементов в векторе перепада давления в диафрагме P-A, параметр dp.
N - число элементов в векторе перемещения золотника Р-А диафрагмы, параметр s.

Зависимости

`A-T orifice spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017] m` (по умолчанию) | вектор 1 на n

Вектор расстояний перемещения органа управления для табличной параметризации объемного расхода. Вектор путешествия шпульки формирует независимую ось с вектором спада давления отверстия A-T, параметром разности потенциалов для 3D зависимой таблицы объемного расхода отверстия P-A, q (s, разность потенциалов) параметр. Положительное смещение соответствует открытию клапана. Значения перечислены в порядке возрастания, а первый элемент должен быть равен 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

`A-T orifice pressure drop vector, dp` - Вектор значений перепада давления над клапаном
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

Вектор значений перепада давления для табличной параметризации объемного расхода. Вектор падения давления образует независимую ось с параметром вектора перемещения золотника A-T, s для зависимой от 3-D таблицы объемного расхода A-T диафрагмы, параметр q (s, dp). Значения перечислены в порядке возрастания и должны быть больше 0. Между точками данных таблицы используется линейная интерполяция.

Зависимости

`A-T orifice volumetric flow rate table, q(s,dp)` - Вектор объемного расхода для табличной параметризации - разные пути потока
`[1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3` m ^ 3/s (по умолчанию) | Матрица M-by-N

M - количество элементов в векторе перепада давления в диафрагме A-T, параметр dp.
N - число элементов в векторе перемещения золотника диафрагмы A-T, параметр s.

Зависимости

Общие параметры

`Cross-sectional area at ports A, P and T` - Зона на входе или выходе клапана
`inf` m ^ 2 (по умолчанию) | положительный скаляр

Площадь поперечного сечения у входных и выходных отверстий A, P и T. Эти площади используются в уравнении «давление-расход», которое определяет объемный расход через клапан.

`Discharge coefficient` - Коэффициент разгрузки
`0.64` (по умолчанию) | положительный скаляр

Поправочный коэффициент, учитывающий потери при сбросе в теоретических потоках.

`Critical Reynolds number` - Верхний предел числа Рейнольдса для ламинарного потока
`150` (по умолчанию) | положительный скаляр

Верхний предел числа Рейнольдса для ламинарного потока через клапан.

`Smoothing factor` - Коэффициент численного сглаживания
`0.01` (по умолчанию) | положительный скаляр в диапазоне [0,1]

Коэффициент непрерывного сглаживания, который вводит слой постепенного изменения на основе реакции потока, когда клапан находится в почти открытом и почти закрытом положениях. Чтобы повысить стабильность моделирования в этих режимах, задайте для этого параметра ненулевое значение меньше единицы.

`Pressure recovery` - Следует ли учитывать увеличение давления в расширениях площадей
`On` (по умолчанию) | `Off`

Выберите, чтобы учесть увеличение давления, когда текучая среда течет из области меньшей площади поперечного сечения в область большей площади поперечного сечения.

Примеры модели

Привод буровой колонны

Исполнительный механизм, приводящий в действие рабочий блок станка, выполняющий последовательность из трех технологических операций: грубое сверление, мелкое сверление и раскачивание. Скорость исполнительного механизма регулируется одним из трех компенсируемых давлением клапанов регулирования расхода, дозирующих обратный поток из цилиндра. Выбор соответствующего регулятора расхода осуществляется направляющими клапанами, которые приводятся в действие блоком управления.

Система смазки

Упрощенный вариант системы смазки, питаемой центробежным насосом. Система состоит из пяти основных блоков: насосного блока, откачивающего блока, теплообменного манифольда, соплового манифольда и блока управления. И насос, и откачивающая установка построены вокруг центробежного насоса. Откачивающая установка собирает жидкость, выпускаемую соплами, и перекачивает ее обратно в резервуар насосной установки. Блок управления генерирует команды для обхода теплообменника, представленного в виде локального сопротивления, или блока сопел. В реальной системе эти команды генерируются температурными датчиками, установленными в полостях смазки.

См. также

2-Way Направленный клапан (IL) | 4-Way 3-Position Направленный клапан (IL) | Диафрагма (IL) | Компенсированный давлению клапан контроля потока с 3 путями (IL) | Редукционный клапан 3-Way (IL)

Представлен в R2020a

Документация

3-Way Направленный клапан (IL)

Описание

Параметры открываемой области

Численно сглаженная область клапана в линейной параметризации

Структурная компонентная схема

Отверстия и смещения диафрагм

Предположения

Порты

Сохранение

A - Жидкостное отверстие изотермическая жидкость

P - Жидкостное отверстие изотермическая жидкость

T - Жидкостное отверстие изотермическая жидкость

Вход

S - Смещение элемента управления, м физический сигнал

Параметры

Параметризация модели

Area characteristics - Уравнения расхода для диафрагм Identical for all flow paths (по умолчанию) | Different for each flow path

Orifice parameterization - Метод расчета площади вскрытия Linear area vs. spool travel (по умолчанию) | Tabulated data - Area vs. spool travel | Tabulated data - volumetric flow rate vs. spool travel and pressure drop

Spool position at maximum P-A orifice area - Смещение катушки при максимальной площади между портами P и A 2.5e-3 m (по умолчанию) | скаляр

Spool position at maximum A-T orifice area - Смещение катушки при максимальной площади между портами A и T 5e-3 m (по умолчанию) | скаляр

Spool travel between closed and open orifice - Максимальный ход золотника 0.005 m (по умолчанию) | положительный скаляр

Зависимости

Maximum orifice area - Максимальная площадь отверстия диафрагмы 1e-4 m ^ 2 (по умолчанию) | положительный скаляр

Зависимости

P-A spool travel between closed and open orifice - Максимальный ход катушки между портами P и A 0.005 m (по умолчанию) | положительный скаляр

Зависимости

P-A maximum orifice area - Максимальная площадь между портами P и A 1e-4 m ^ 2 (по умолчанию) | положительный скаляр

Зависимости

A-T spool travel between closed and open orifice - Максимальный ход катушки между портами A и T 0.005 m (по умолчанию) | положительный скаляр

Зависимости

A-T maximum orifice area - Максимальная площадь между портами A и T 1e-4 m ^ 2 (по умолчанию) | положительный скаляр

Зависимости

Leakage area - Площадь зазора в полностью закрытом положении 1e-10 m ^ 2 (по умолчанию) | положительный скаляр

Зависимости

Spool travel vector - Вектор расстояния открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | 1-byn вектор

Зависимости

Orifice area vector - Вектор зон открытия клапана [1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356] m ^ 2 (по умолчанию) | 1-byn вектор

Зависимости

P-A orifice spool travel vector - Вектор расстояния открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | 1-byn вектор

Зависимости

P-A orifice area vector - Вектор зон открытия клапана [1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356] m ^ 2 (по умолчанию) | вектор 1 на n

Зависимости

A-T orifice spool travel vector - Вектор расстояний открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | вектор 1 на n

Зависимости

A-T orifice area vector - Вектор зон открытия клапана [1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356] m ^ 2 (по умолчанию) | вектор 1 на n

Зависимости

Spool travel vector, s - Вектор расстояний открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | вектор 1 на n

Зависимости

Pressure drop vector, dp - Вектор значений перепада давления в клапане [.3, .5, .7] MPa (по умолчанию) | вектор 1 на n

Зависимости

Volumetric flow rate table, q(s,dp) - Массив объемных расходов [1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3 m ^ 3/s (по умолчанию) | Матрица M-by-N

Зависимости

P-A orifice spool travel vector, s - Вектор расстояний открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | вектор 1 на n

Зависимости

P-A orifice pressure drop vector, dp - Вектор значений перепада давления над клапаном [.3, .5, .7] MPa (по умолчанию) | вектор 1 на n

Зависимости

P-A orifice volumetric flow rate table, q(s,dp) - Вектор объемных расходов клапана [1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3 m ^ 3/s (по умолчанию) | Матрица M-by-N

Зависимости

A-T orifice spool travel vector, s - Вектор расстояний открытия клапана [0, .002, .004, .007, .017] m (по умолчанию) | вектор 1 на n

Зависимости

A-T orifice pressure drop vector, dp - Вектор значений перепада давления над клапаном [.3, .5, .7] MPa (по умолчанию) | вектор 1 на n

Зависимости

Зависимости

Общие параметры

Cross-sectional area at ports A, P and T - Зона на входе или выходе клапана inf m ^ 2 (по умолчанию) | положительный скаляр

Discharge coefficient - Коэффициент разгрузки 0.64 (по умолчанию) | положительный скаляр

Critical Reynolds number - Верхний предел числа Рейнольдса для ламинарного потока 150 (по умолчанию) | положительный скаляр

Smoothing factor - Коэффициент численного сглаживания 0.01 (по умолчанию) | положительный скаляр в диапазоне [0,1]

Pressure recovery - Следует ли учитывать увеличение давления в расширениях площадей On (по умолчанию) | Off

Примеры модели

Привод буровой колонны

Система смазки

См. также

Документация по жидкостям Simscape

Поддержка

`A` - Жидкостное отверстие
изотермическая жидкость

`P` - Жидкостное отверстие
изотермическая жидкость

`T` - Жидкостное отверстие
изотермическая жидкость

`S` - Смещение элемента управления, м
физический сигнал

`Area characteristics` - Уравнения расхода для диафрагм
`Identical for all flow paths` (по умолчанию) | `Different for each flow path`

`Orifice parameterization` - Метод расчета площади вскрытия
`Linear area vs. spool travel` (по умолчанию) | `Tabulated data - Area vs. spool travel` | `Tabulated data - volumetric flow rate vs. spool travel and pressure drop`

`Spool position at maximum P-A orifice area` - Смещение катушки при максимальной площади между портами P и A
`2.5e-3` m (по умолчанию) | скаляр

`Spool position at maximum A-T orifice area` - Смещение катушки при максимальной площади между портами A и T
`5e-3` m (по умолчанию) | скаляр

`Spool travel between closed and open orifice` - Максимальный ход золотника
`0.005` m (по умолчанию) | положительный скаляр

`Maximum orifice area` - Максимальная площадь отверстия диафрагмы
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

`P-A spool travel between closed and open orifice` - Максимальный ход катушки между портами P и A
`0.005` m (по умолчанию) | положительный скаляр

`P-A maximum orifice area` - Максимальная площадь между портами P и A
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

`A-T spool travel between closed and open orifice` - Максимальный ход катушки между портами A и T
`0.005` m (по умолчанию) | положительный скаляр

`A-T maximum orifice area` - Максимальная площадь между портами A и T
`1e-4` m ^ 2 (по умолчанию) | положительный скаляр

`Leakage area` - Площадь зазора в полностью закрытом положении
`1e-10` m ^ 2 (по умолчанию) | положительный скаляр

`Spool travel vector` - Вектор расстояния открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | 1-byn вектор

`Orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | 1-byn вектор

`P-A orifice spool travel vector` - Вектор расстояния открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | 1-byn вектор

`P-A orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | вектор 1 на n

`A-T orifice spool travel vector` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

`A-T orifice area vector` - Вектор зон открытия клапана
`[1e-09, 2.0352e-07, 4.0736e-05, .00011438, .00034356]` m ^ 2 (по умолчанию) | вектор 1 на n

`Spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

`Pressure drop vector, dp` - Вектор значений перепада давления в клапане
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

`Volumetric flow rate table, q(s,dp)` - Массив объемных расходов
`[1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3` m ^ 3/s (по умолчанию) | Матрица M-by-N

`P-A orifice spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017]` m (по умолчанию) | вектор 1 на n

`P-A orifice pressure drop vector, dp` - Вектор значений перепада давления над клапаном
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

`P-A orifice volumetric flow rate table, q(s,dp)` - Вектор объемных расходов клапана
`[1.7e-05, 2e-05, 2.6e-05; .0035, .0045, .0053; .7, .9, 1.06; 1.96, 2.5, 3; 6, 7.7, 9.13] .* 1e-3` m ^ 3/s (по умолчанию) | Матрица M-by-N

`A-T orifice spool travel vector, s` - Вектор расстояний открытия клапана
`[0, .002, .004, .007, .017] m` (по умолчанию) | вектор 1 на n

`A-T orifice pressure drop vector, dp` - Вектор значений перепада давления над клапаном
`[.3, .5, .7]` MPa (по умолчанию) | вектор 1 на n

`Cross-sectional area at ports A, P and T` - Зона на входе или выходе клапана
`inf` m ^ 2 (по умолчанию) | положительный скаляр

`Discharge coefficient` - Коэффициент разгрузки
`0.64` (по умолчанию) | положительный скаляр

`Critical Reynolds number` - Верхний предел числа Рейнольдса для ламинарного потока
`150` (по умолчанию) | положительный скаляр

`Smoothing factor` - Коэффициент численного сглаживания
`0.01` (по умолчанию) | положительный скаляр в диапазоне [0,1]

`Pressure recovery` - Следует ли учитывать увеличение давления в расширениях площадей
`On` (по умолчанию) | `Off`
