Вставка клапана гидравлического пиропатрона с коническим седлом
Направленные клапаны
Вставка патронного клапана с коническим седлом представляет собой вставку гидравлического патронного клапана, состоящего из тарельчатого клапана, взаимодействующего с коническим седлом. Положение тарельчатого клапана определяется давлением в отверстиях А, В и Х и силой пружины. Принципиальная схема вставки патронного клапана с коническим седлом показана на следующей иллюстрации.

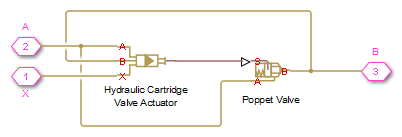

Вставка патронного клапана с коническим седлом представляет собой конструктивную модель, состоящую из блока гидравлического патронного клапана и блока тарельчатого клапана, как показано на следующей иллюстрации.
Давление в отверстии А и отверстии В имеет тенденцию открывать клапан, в то время как давление в отверстии Х управления вместе с пружиной приводит к его закрытию. Модель не учитывает скорости потока, вызванные перемещением тарельчатого аппарата и любой нагрузкой на тарельчатый аппарат, например инерцией и трением. Клапан остается закрытым до тех пор, пока сила давления заполнителя ниже силы предварительного нагружения пружины. Тарелька отжимается от своего гнезда при достижении силы предварительной нагрузки и перемещается вверх пропорционально увеличению давления до тех пор, пока не пройдет полный ход. Гидравлические свойства зазора между тарельчатым клапаном и седлом моделируются блоком тарельчатого клапана.
Соединения A, B и X являются гидравлическими консервационными отверстиями, связанными с входом клапана, выходом клапана и клеммой управления клапаном соответственно. Положительное направление блока - от порта A к порту B. Давление в канале X действует для закрытия клапана, в то время как давление в канале A и канале B действует для открытия отверстия.
Открытие клапана линейно пропорционально разности давлений.
Нагрузка на тарельчатый тарель, например инерция или трение, не учитывается.
Модель не учитывает расход потока, вызванный перемещением тарельчатого аппарата.
Эффективная область тарельчатого клапана в порту A. Значение параметра должно быть больше нуля. Значение по умолчанию: 2e-4 м ^ 2.
Отношение между площадями тарельчатого клапана в порте A и порте X. Значение параметра должно быть больше нуля. Значение по умолчанию: 0.66.
Усилие предварительного нагружения пружины. Значение по умолчанию: 26 N.
Скорость пружины. Значение по умолчанию: 1.4e4 Н/м.
Максимальный ход тарели. Значение параметра должно быть больше нуля. Значение по умолчанию: 0.005 м.
Максимальный диаметр тарели. Значение параметра должно быть больше или равно нулю. Значение по умолчанию: 0.01 м.
Угол конуса седла клапана. Значение по умолчанию: 120 степени.
Начальное открытие клапана. Его значение должно быть больше или равно нулю. Значение по умолчанию: 0.
Полуэмпирическая характеристика производительности клапана. Его значение зависит от геометрических свойств отверстия и обычно приводится в учебниках или листах технических данных производителя. Значение по умолчанию: 0.7.
Выберите способ перехода блока между ламинарным и турбулентным режимами:
Pressure ratio - Переход от ламинарного режима к турбулентному является плавным и зависит от значения параметра отношения давлений ламинарного потока. Этот метод обеспечивает лучшую надежность моделирования.
Reynolds number - Предполагается, что переход от ламинарного режима к турбулентному происходит, когда число Рейнольдса достигает значения, заданного параметром критического числа Рейнольдса.
Отношение давления, при котором поток переходит между ламинарным и турбулентным режимами. Значение по умолчанию: 0.999. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Pressure ratio.
Максимальное число Рейнольдса для ламинарного потока. Значение параметра зависит от геометрического профиля отверстия. Рекомендации по значению параметра можно найти в учебниках по гидравлике. Значение по умолчанию: 12, что соответствует круглому отверстию из тонкого материала с острыми кромками. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Reynolds number.
Общая площадь возможных утечек в полностью закрытом клапане. Основное назначение параметра состоит в поддержании числовой целостности цепи путем предотвращения изоляции части системы после полного закрытия клапана. Значение параметра должно быть больше 0. Значение по умолчанию: 1e-12 м ^ 2.
Устанавливает постоянную времени задержки первого порядка, которая вводится между требуемым и фактическим положениями тарельчатого клапана для учета динамики привода. Значение параметра должно быть больше нуля. Значение по умолчанию: 0.01 s.
Параметры, определяемые типом рабочей жидкости:
Плотность жидкости
Кинематическая вязкость жидкости
Для задания свойств жидкости используйте блок «Гидравлическая жидкость» или блок «Пользовательская гидравлическая жидкость».
Блок имеет следующие порты:
AПорт гидравлической экономии, связанный с входом клапана.
BПорт гидравлической экономии, связанный с выходом клапана.
XПорт гидравлической экономии, связанный с клеммой управления клапаном.
Пример использования этого блока см. в примере системы приведения в действие литьем под давлением.
