Клапан тарельчатый гидравлический
Клапаны регулирования расхода

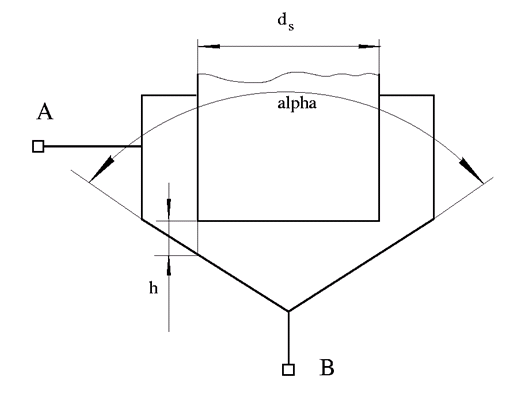

Блок Poppet Valve моделирует переменное отверстие, созданное цилиндрическим остроконечным штоком и коническим седлом.
Расход через клапан пропорционален открытию клапана и разности давлений на клапане. Расход определяется по следующим уравнениям:
) 1/4,
pB,
+ x
1sinα
Aleakfor h > = hmax
securityds24
где
| q | Расход |
| p | Перепад давления |
| рА, пБ | Манометрическое давление на клеммах блока |
| CD | Коэффициент расхода |
| A (h) | Мгновенная площадь прохода диафрагмы |
| x0 | Начальное открытие |
| x | Смещение штока из исходного положения |
| h | Открытие клапана |
| hmax | Максимальное открытие клапана. Площадь прохода остается постоянной и равной Amax после этого. |
| ds | Диаметр штока |
| α | Угол конуса |
| ρ | Плотность жидкости |
| Протекающий | Зона утечки закрытого клапана |
| Amax | Максимальная открытая площадь клапана |
| pcr | Минимальное давление для турбулентного потока |
Минимальное давление для турбулентного потока, pcr, рассчитывают в соответствии со способом спецификации ламинарного перехода:
По соотношению давлений - Переход от ламинарного к турбулентному режиму определяется следующими уравнениями:
pcr = (pavg + patm) (1 - Blam)
pavg = (pA + pB )/2
где
| pavg | Среднее давление между клеммами блока |
| patm | Атмосферное давление, 101325 Па |
| Двоичный логарифмический метод доступа | Соотношение давлений при переходе между ламинарным и турбулентным режимами (значение параметра отношения давлений ламинарного потока) |
По числу Рейнольдса - Переход от ламинарного к турбулентному режиму определяется следующими уравнениями:
Recr⋅νCD⋅DH) 2
4Aδ
где
| DH | Мгновенный гидравлический диаметр клапана |
| ν | Кинематическая вязкость жидкости |
| Recr | Критическое число Рейнольдса (значение параметра Критического числа Рейнольдса) |
Положительное направление блока - от порта A к порту B. Это означает, что расход является положительным, если он течет от A к B и перепад давления определяется как pB,. Положительный сигнал на физическом сигнальном портеS открывает клапан.
Инерция жидкости не учитывается.
Предполагается, что площадь проточного канала равна площади боковой поверхности усеченного конуса.
Диаметр штока клапана. Значение по умолчанию: 0.01 м.
Угол конического седла клапана. Значение параметра должно находиться в диапазоне от 0 до 180 градусов. Значение по умолчанию: 120 степени.
Начальное открытие клапана. Значение параметра должно быть неотрицательным. Значение по умолчанию: 0.
Полуэмпирическая характеристика производительности клапана. Его значение зависит от геометрических свойств отверстия и обычно приводится в учебниках или листах технических данных производителя. Значение по умолчанию: 0.65.
Выберите способ перехода блока между ламинарным и турбулентным режимами:
Pressure ratio - Переход от ламинарного режима к турбулентному является плавным и зависит от значения параметра отношения давлений ламинарного потока. Этот метод обеспечивает лучшую надежность моделирования.
Reynolds number - Предполагается, что переход от ламинарного режима к турбулентному происходит, когда число Рейнольдса достигает значения, заданного параметром критического числа Рейнольдса.
Отношение давления, при котором поток переходит между ламинарным и турбулентным режимами. Значение по умолчанию: 0.999. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Pressure ratio.
Максимальное число Рейнольдса для ламинарного потока. Значение параметра зависит от геометрического профиля отверстия. Рекомендации по значению параметра можно найти в учебниках по гидравлике. Значение по умолчанию: 10. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Reynolds number.
Общая площадь возможных утечек в полностью закрытом клапане. Основное назначение параметра состоит в поддержании числовой целостности цепи путем предотвращения изоляции части системы после полного закрытия клапана. Значение параметра должно быть больше 0. Значение по умолчанию: 1e-12 м ^ 2.
Параметры, определяемые типом рабочей жидкости:
Плотность жидкости
Кинематическая вязкость жидкости
Для задания свойств жидкости используйте блок «Гидравлическая жидкость» или блок «Пользовательская гидравлическая жидкость».
Блок имеет следующие порты:
AПорт гидравлической экономии, связанный с входом клапана.
BПорт гидравлической экономии, связанный с выходом клапана.
SФизический сигнальный порт для управления смещением катушки.
