Гидравлическая задвижка
Клапаны регулирования расхода

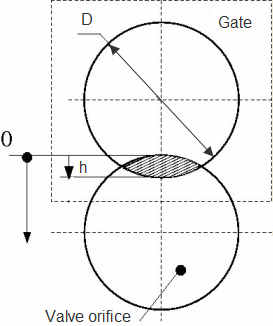

Блок Gate Valve моделирует клапан, состоящий из круглого отверстия в корпусе клапана и плоского затвора, который перемещается перпендикулярно оси отверстия. Отверстие в затворе имеет тот же диаметр, что и отверстие в корпусе. По мере перемещения затвора он открывает или закрывает канал клапана (показанный как затененная область на следующей иллюстрации).
Расход через клапан пропорционален открытию клапана и разности давлений на клапане. Расход определяется по следующим уравнениям:
) 1/4,
pB,
+ x
1 − hD 'для 0 < h < = 2D
где
| q | Расход |
| p | Перепад давления |
| рА, пБ | Манометрическое давление на клеммах блока |
| CD | Коэффициент расхода |
| A (h) | Мгновенная площадь прохода диафрагмы |
| x0 | Начальное открытие |
| x | Смещение затвора из исходного положения |
| h | Открытие клапана |
| D | Диаметр диафрагмы |
| ρ | Плотность жидкости |
| Протекающий | Зона утечки закрытого клапана |
| pcr | Минимальное давление для турбулентного потока |
Минимальное давление для турбулентного потока, pcr, рассчитывают в соответствии со способом спецификации ламинарного перехода:
По соотношению давлений - Переход от ламинарного к турбулентному режиму определяется следующими уравнениями:
pcr = (pavg + patm) (1 - Blam)
pavg = (pA + pB )/2
где
| pavg | Среднее давление между клеммами блока |
| patm | Атмосферное давление, 101325 Па |
| Двоичный логарифмический метод доступа | Соотношение давлений при переходе между ламинарным и турбулентным режимами (значение параметра отношения давлений ламинарного потока) |
По числу Рейнольдса - Переход от ламинарного к турбулентному режиму определяется следующими уравнениями:
Recr⋅νCD⋅DH) 2
4Aδ
где
| DH | Мгновенный гидравлический диаметр клапана |
| ν | Кинематическая вязкость жидкости |
| Recr | Критическое число Рейнольдса (значение параметра Критического числа Рейнольдса) |
Соединения A и B являются гидравлическими консервационными портами. Соединение S - это физический сигнальный порт, который управляет смещением затвора. Положительное направление блока - от порта A к порту B. Это означает, что расход является положительным, если он течет от A к B, и перепад давления определяется как pB,. Положительный сигнал на физическом сигнальном портеS открывает клапан.
Инерционные эффекты не учитываются.
Диаметр отверстия клапана. Отверстия в корпусе клапана и в затворе имеют одинаковый диаметр. Значение по умолчанию: 0.01 м.
Начальное открытие клапана. Параметр может принимать как положительные, так и отрицательные значения. Значение по умолчанию: 0.
Полуэмпирическая характеристика производительности клапана. Его значение зависит от геометрических свойств отверстия и обычно приводится в учебниках или листах технических данных производителя. Значение по умолчанию: 0.65.
Выберите способ перехода блока между ламинарным и турбулентным режимами:
Pressure ratio - Переход от ламинарного режима к турбулентному является плавным и зависит от значения параметра отношения давлений ламинарного потока. Этот метод обеспечивает лучшую надежность моделирования.
Reynolds number - Предполагается, что переход от ламинарного режима к турбулентному происходит, когда число Рейнольдса достигает значения, заданного параметром критического числа Рейнольдса.
Отношение давления, при котором поток переходит между ламинарным и турбулентным режимами. Значение по умолчанию: 0.999. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Pressure ratio.
Максимальное число Рейнольдса для ламинарного потока. Значение параметра зависит от геометрического профиля отверстия. Рекомендации по значению параметра можно найти в учебниках по гидравлике. Значение по умолчанию: 10. Этот параметр отображается только в том случае, если для параметра спецификации Laminar transition установлено значение Reynolds number.
Общая площадь возможных утечек в полностью закрытом клапане. Основное назначение параметра состоит в поддержании числовой целостности цепи путем предотвращения изоляции части системы после полного закрытия клапана. Значение параметра должно быть больше 0. Значение по умолчанию: 1e-12 м ^ 2.
Параметры, определяемые типом рабочей жидкости:
Плотность жидкости
Кинематическая вязкость жидкости
Для задания свойств жидкости используйте блок «Гидравлическая жидкость» или блок «Пользовательская гидравлическая жидкость».
Блок имеет следующие порты:
AПорт гидравлической экономии, связанный с входом клапана.
BПорт гидравлической экономии, связанный с выходом клапана.
SФизический сигнальный порт, управляющий смещением затвора. Сигнал, подаваемый на этот порт, рассматривается как поступательное движение в метрах.
