Соединение между тепловыми и изотермическими сетями
Интерфейсы сети Simscape/Fluids/Fluid

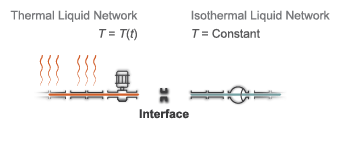

Интерфейсный блок является соединителем между тепловыми и изотермическими жидкостными сетями. Массовый расход жидкости и давление согласуются между сетями, но свойства жидкости не проходят между двумя сетями. Чтобы сохранить свойства жидкости между тепловыми и изотермическими компонентами модели, подключите блок заранее определенных свойств изотермической жидкости (IL) с требуемыми свойствами к стороне изотермической сети.
Блоки библиотеки тепловой жидкости можно соединить с блоками библиотеки изотермической жидкости или библиотеки гидравлики (изотермической). Температура, установленная в изотермической системе, может быть Constant или Controlled. В случае Controlled температурная система, температура изотермической сети задается температурой термической жидкости. В Constant , вы указываете температуру изотермической сети напрямую.
Если для интерфейса домена Fluids установлено значение Thermal Liquid (TL) - Isothermal Liquid (IL), массовый расход сохраняется в двух сетях, основанных на массовом расходе:
где:
m˙TL - массовый расход на поверхности раздела термической жидкости.
m˙IL - массовый расход на границе раздела изотермической жидкости.
Абсолютное давление жидкости поддерживается между тепловыми, внутренними и изотермическими секциями интерфейсного блока:
pIL.
Библиотека гидравлических (изотермических) жидкостей основана на объемном расходе. Для поддержания непрерывности потока между обеими сторонами границы раздела объемный расход умножается на плотность текучей среды:
где:
qH - объемный расход гидравлики (изотермической).
δH - локальная плотность гидравлической (изотермической) жидкости.
Гидравлические (изотермические) жидкие библиотечные блоки сконструированы с учетом избыточного давления. Давление преобразуется во внутреннее абсолютное давление для соответствия давлению тепловой сети:
pTL.
Интерфейс (H-IL) | Предварительно определенные свойства изотермической жидкости (IL) | Свойства изотермической жидкости (IL)
