Задание свойств рабочей жидкости для изотермической жидкостной сети
Simscape/Жидкости/Изотермическая жидкость/Утилиты
Блок «Предопределенные свойства изотермической жидкости» (IL) задает свойства рабочей жидкости сети изотермической жидкости. Доступные предварительно определенные жидкости:
Можно также моделировать растворенный воздух в системе как функцию давления. Если требуется задать собственные свойства рабочей жидкости, используйте блок «Свойства изотермической жидкости (IL) библиотеки фундамента». Если жидкость не указана, будут применяться системные значения по умолчанию. Дополнительные сведения см. в разделе Определение свойств жидкости.
Свойства воды обеспечиваются между тремя точками, когда температура жидкости и давление достигают 273.160 K и 611.657 Paи критическая точка, когда температура жидкости достигает 647.096 K. Pmin задается тройной точкой или давлением насыщения, в зависимости от того, какое значение больше.
Свойства этиленгликоля, пропиленгликоля и глицерина обеспечивают при температурах выше температуры замерзания раствора. Следует отметить, что отображаемая минимальная температура при визуализации свойств может быть ниже точки замерзания жидкости; отображаемые температуры не обновляются для различных концентраций смеси.
При определении смеси можно определить концентрацию этиленгликоля, пропиленгликоля или глицерина в воде по массовой доле или объемной доле в параметре Тип концентрации.
Свойства доступны для концентрации по массе между 0 и 0,6 и по объему между 0 и 1 для этиленгликоля; для концентрации по массе от 0 до 0,6 и по объему от 0,1 до 0,6 для пропиленгликоля; и для концентрации по массе от 0 до 0,6 для глицерина. Концентрация глицерина по объему недоступна.
Свойства хранятся в зависимости от температуры и концентрации. Все свойства, за исключением плотности и коэффициента теплового расширения α, поддерживаются в качестве постоянных для диапазона давлений.
Свойства морской воды обеспечиваются для температур между 273.15 K и 393.15 K и для давлений выше давления насыщения системы. Концентрация соли может колебаться от 0 кому 0.12 по массе.
Свойства хранятся в виде табличных данных относительно давления и температуры. Данные получены из программного обеспечения MIT Seawater. Дополнительные сведения см. в разделе: https://web.mit.edu/seawater/
Указанные свойства относятся к общей репрезентативной топливной смеси на основе суррогатов Jet-A-4658 и Jet-A-3638. Свойства обеспечиваются при температурах между 222.22 K и 645.61 K и давления выше точки насыщения.
Свойства хранятся в виде табличных данных относительно давления и температуры.
Свойства дизельного топлива обеспечиваются для температур между 238.20 K и 690.97 K и для давлений выше точки насыщения.
Свойства SAE 5W-30 предусмотрены для температур между 235.15 K и 473.15 K и для давлений выше 0.01 MPa.
При необходимости можно моделировать воздух, растворенный в жидкой системе. Установка для модели растворения воздуха значения On моделирует растворение между атмосферным давлением и давлением, при котором весь захваченный воздух растворяется по закону Генри. Дополнительные сведения см. в разделе Модели жидкостей с увлеченным воздухом.

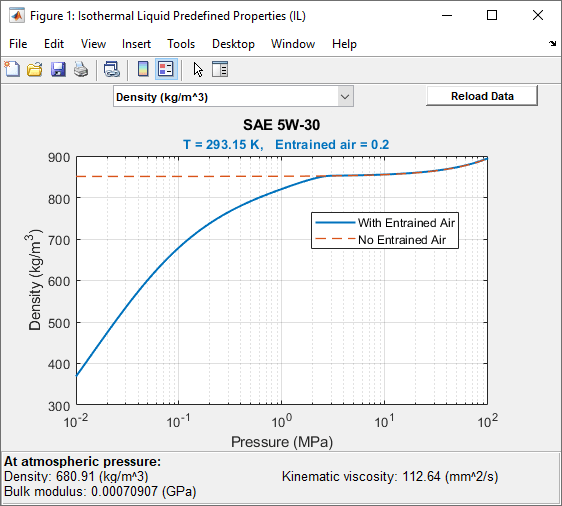

Чтобы визуализировать плотность жидкости и модуль объема в сети, щелкните правой кнопкой мыши блок «Предопределенные свойства изотермической жидкости» (IL) и выберите «Жидкости» (Fluids) > «Построить график свойств жидкости» (Plot Fluid Properties):
Кнопка Перезагрузить данные (Reload Data) используется для регенерации графика при каждом изменении параметров среды.
[1] Массачусетский технологический институт (MIT), теплофизические свойства базы данных морской воды. http://web.mit.edu/seawater.
[2] К. Г. Наяр, М. Х. Шаркави, Л. Д. Банчик, Дж. Х. Лиенхард В. «Теплофизические свойства морской воды: обзор и новые корреляции, включающие зависимость от давления». Опреснение 390 (июль 2016): 1-24.
[3] М. Х. Шаркави, Дж. Х. Лиенхард V, С. М. Зубаир. «Теплофизические свойства морской воды: обзор существующих корреляций и данных». Опреснение и очистка воды 16, № 1-3 (апрель 2010): 354-380.
[4] И.Х. Белл, Дж. Вронский, С. Квойлин, В. Леморт. «Оценка теплофизических свойств чистой и псевдоочищенной жидкости и библиотека теплофизических свойств с открытым исходным кодом CoolProp». Исследования промышленной и инженерной химии 53, № 6 (12 февраля 2014 г.): 2498-2508.
