Струйный насос (IL)

Жидкостно-струйный насос в изотермической жидкостной сети

  • Библиотека:
  • Simscape/Жидкости/Изотермическая жидкость/Насосы и двигатели

  • Jet Pump (IL) block

Описание

Блок струйного насоса (ИЛ) моделирует жидкостно-жидкостный струйный насос в изотермической жидкостной сети с тем же мотивом и всасывающими жидкостями. Мотив входит в первичное сопло в отверстии А, которое втягивает всасывающую жидкость через входное отверстие S. После смешивания в горловине, объединенный поток расширяется через диффузор и выпускается в отверстии В. Общее изменение давления над насосом представляет собой сумму индивидуальных воздействий трения и изменения площади в каждой секции насоса и изменений импульса в горловине. Условное обозначение знака для приведенных ниже уравнений соответствует положительному потоку в горло.

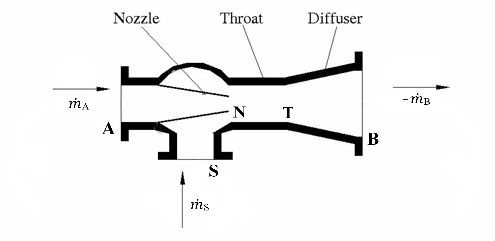

Схема струйного насоса

Изменения давления вследствие изменения площади

В насосе сохраняется массовый расход:

m˙A+m˙S+m˙B=0,

где m˙A - массовый расход через порт A, m˙S - массовый расход через порт S, а m˙A - массовый расход через порт B.

Используя сохранение массы и принцип Бернулли, изменения площади сегментов насоса могут быть выражены в виде изменения давления. Изменение давления, связанное с соплом:

Δpa,Nozzle=m˙A4ρAN2,

или 0, в зависимости от того, что больше. Состав зависит от:

  • AN, область сопла, взятая на самом широком участке.

  • , плотность жидкости.

Предполагается, что входное отверстие сопла намного больше, чем выходное отверстие сопла.

Хотя геометрия типичного всасывающего впускного отверстия не имеет такой формы, как сопло, оно эффективно испытывает тот же тип уменьшения площади, когда оно входит в горловину вокруг выпускного отверстия сопла. Предполагается, что это кольцевое пространство значительно меньше всасывающего впускного отверстия. Изменение давления вследствие этого уменьшения площади составляет:

Δpa,Annulus=m˙S4ρ (AT AN) 2,

или 0, в зависимости от того, что больше. AT - площадь поперечного сечения горловины. Изменение давления при расширении диффузора:

Δpa,Diffuser=−m˙B22ρAT2 (1 а2),

где a - отношение площади впуска и выпуска диффузора.

Реверсированные потоки

В случае реверсированного потока влияние площади сопла на изменение давления не моделируется, и поэтому поток, проходящий из горловины через сопло, не будет подвергаться никакому увеличению давления. Это обеспечивает численную устойчивость блока во время моделирования реверсивных потоков.

Изменения давления в результате смешивания

Смешение между движущим и всасывающим потоками происходит в горле. Это изменение импульса связано с изменением давления:

Δpmixing=m˙A2b+m˙S21−b−m˙B2ρAT,

где b - отношение площади сопла к площади горловины, которое определяется между наибольшей и наименьшей площадью поперечного сечения сопла.

Потери давления из-за трения

Поток испытывает потери из-за трения в сопле, вторичном всасывающем впускном отверстии, горловине и диффузоре. Эти потери вычисляются на основе коэффициента, определенного для каждой секции, и площади или отношения площадей между различными секциями насоса. При этом трение несет потери давления, независимо от направления потока. Потеря давления в сопле из-за трения составляет:

Δpf,Nozzle=KNm˙A'm˙A|2ρAN2,

где KN - коэффициент потерь сопла первичного потока. Потеря давления из-за трения во всасывающем потоке через кольцевое пространство составляет:

Δpf,Annulus=KSm˙S'm˙S|2ρ (AT AN) 2,

где KS - коэффициент потерь на входе вторичного потока. Потеря давления в горле из-за трения составляет:

Δpf,Throat=KTm˙B'm˙B|2ρAT2,

где KT - коэффициент потери глотки. Потеря давления в диффузоре из-за трения составляет:

Δpf,Diffuser=KDm˙B'm˙B|2ρAT2,

где KD - коэффициент потерь диффузора. Следует отметить, что знак соответствует отрицательному потоку от горловины к порту В. Потери определяются для областей с наибольшей скоростью в потоке. По этой причине площадь горловины, которая равна площади впуска диффузора, используется в уравнении потерь диффузора.

Давление насыщения в сопле

Кавитация происходит, когда область низкого давления в потоке падает ниже давления насыщения паром. Это создает карманы пара в жидкости и препятствует дальнейшему увеличению потока через насос. Этот предел расхода можно смоделировать, задав минимальное давление в сопле, при превышении которого скорость жидкости останется постоянной. Общее изменение давления на насосе зависит от этого порога давления на выходе из сопла. Между соплом и диффузором происходит либо изменение давления, либо

pB pN = Δpmix + Δpf, Дроссель + Δpf, Диффузор Δpa, Диффузор

или pB pN, мин, в зависимости от того, что меньше.

Общее изменение давления в насадке:

pA pN = Δpa, сопло + Δpf, сопло.

Общее изменение давления в кольцевом пространстве составляет:

pS pN = Δпа, Кольцевое пространство + Δpf, Кольцевое пространство.

Допущения и ограничения

  • Мотив и всасывающая жидкость одинаковы.

  • Смешение в горле предполагается равномерным и полным.

  • Входное отверстие сопла значительно больше, чем выходное отверстие сопла, и кольцевое пространство всасывающей струи значительно меньше, чем входное отверстие всасывания.

  • Изменение давления из-за сопла не моделируется для реверсированных потоков.

  • Любое влияние кавитации моделируется как максимальное ограничение на расход в горле.

Порты

Сохранение

развернуть все

Входное отверстие для движущей жидкости.

Впускное отверстие всасывающей жидкости.

Выпускное отверстие для смешанной жидкости.

Параметры

развернуть все

Площадь поперечного сечения входного сопла в его самом широком сечении. Движущая жидкость поступает в струйный насос через сопло.

Характеристическое соотношение площадей поперечного сечения выходного отверстия сопла и горловины.

Характеристическое отношение площади поперечного сечения впуска и выпуска диффузора.

Характеризует потери давления из-за трения сопла в двигательном потоке.

Характеризует потери давления во всасывающем потоке из-за трения на всасывающем входе.

Характеризует потери давления в смеси из-за трения горла.

Характеризует потери давления в смешанном потоке из-за трения в диффузоре.

Устанавливает максимально допустимое изменение давления в струйном насосе. Если давление на выходе сопла падает ниже этого значения, блок имитирует эффект кавитации, ограничивая скорость текучей среды скоростью при минимальном давлении сопла.

Представлен в R2020a
