Простой интерфейс теплообменника (TL)

Тепловая граница между термической жидкостью и окружающей средой

  • Библиотека:
  • Simscape / Жидкости / Жидкие Сетевые интерфейсы / Теплообменники / Фундаментальные Компоненты

  • Simple Heat Exchanger Interface (TL) block

Описание

Блок интерфейса простого теплообменника (TL) моделирует перепад давления и изменение температуры в термической жидкости, когда она пересекает длину термического интерфейса, такого как тот, который обеспечивается теплообменником. Теплопередача по тепловому интерфейсу игнорируется. Пример комбинирования двух блоков см. в сводной блок-схеме блока теплообменника (TL-TL).

Падение давления вычисляется как функция массового расхода на основе табличных данных, заданных при некотором эталонном давлении и температуре. Расчет основан на линейной интерполяции, если массовый расход находится в пределах табулированных данных, а в противном случае - на экстраполяции ближайшего соседа. Другими словами, соседние точки данных соединяются прямолинейными сегментами, причем точки с массовым расходом проходят горизонтально наружу.

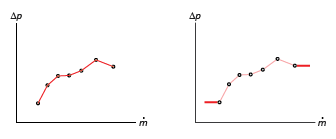

Линейная интерполяция (слева) и экстраполяция ближайшего соседа (справа)

Расчеты блока опираются на состояния и свойства жидкости - температуру, плотность и удельную внутреннюю энергию - на входе в тепловую границу раздела. Вход резко изменяется от одного порта к другому во время реверсирования потока, что приводит к разрыву значений этих переменных. Чтобы устранить эти разрывы, блок сглаживает изменяемые переменные при массовом расходе ниже заданного порогового значения.

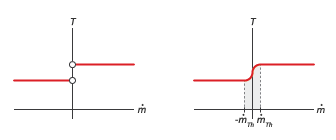

Сглаживание входной температуры ниже порога массового расхода

Массовый баланс

Масса может входить и выходить из теплового интерфейса через порты A и B. Объем интерфейса фиксирован, но сжимаемость жидкости означает, что масса внутри интерфейса может изменяться с давлением и температурой. Учитывается ли сжимаемость в расчетах блоков, зависит от настройки параметра динамической сжимаемости Термическая жидкость (Thermal Liquid) на вкладке Эффекты и начальные условия (Effects and Initial Conditions):

m˙A+m˙B = {(dpdt1β−dTdtα) ρV, если Тепловая Жидкая динамическая  сжимаемость - On0, иначе,

где:

  • * - массовый расход через отверстия для термической жидкости.

  • p - внутреннее давление жидкости.

  • T - внутренняя температура текучей среды.

  • ɑ - коэффициент изобарического теплового расширения.

  • β - изотермический объемный модуль.

  • start- внутренняя плотность текучей среды.

  • V - внутренний объем жидкости.

Если для параметра динамической сжимаемости тепловой жидкости установлено значение Off, жидкость обрабатывается как несжимаемая, и массовый расход через одно отверстие для термической жидкости должен точно совпадать с расходом через другое отверстие для термической жидкости. Скорость накопления массы в данном случае равна нулю.

Энергетический баланс

Энергия может входить и выходить из термического интерфейса двумя способами: с потоком жидкости через порты A и B и с потоком тепла через порт H. Работа над жидкостью внутри интерфейса не выполняется. Таким образом, скорость накопления энергии во внутреннем объеме текучей среды границы раздела должна равняться сумме скоростей потока энергии через все три порта:

∂E∂pdpdt+∂E∂TdTdt=ϕA+ϕB+QH,

где:

  • E - общая энергия во внутреннем объеме текучей среды на тепловой границе раздела.

  • start* - это расход энергии через отверстия для термической жидкости.

  • Q - расход тепла через тепловое отверстие.

Баланс импульса

Расчет перепада давления полностью основан на указанных данных в таблице. Причины падения давления игнорируются, за исключением последствий, которые они могут оказать на указанные данные. Общий перепад давления от одного отверстия для термической жидкости к другому рассчитывается по отдельным перепадам давления от каждого отверстия для термической жидкости к внутреннему объему жидкости:

pA pB = ΔpA − ΔpB,

где:

  • p * - давления жидкости в отверстиях для термической жидкости.

  • Δp * - это перепады давления из отверстий для термической жидкости во внутренний объем жидкости:

    Δp * = p * − p,

    с p в качестве давления во внутреннем объеме жидкости.

Табличные данные задаются при эталонном давлении и температуре, из которых вычисляется третий эталонный параметр - эталонная плотность. Отношение исходной плотности к фактической плотности порта служит поправочным коэффициентом в индивидуальных уравнениях падения давления, каждое из которых определяется как:

Δp * = Δp (*) αRstart*,

где:

  • Δp () - функция перепада давления в таблице.

  • start* - плотность жидкости в отверстиях для термической жидкости.

Звездочка обозначает порт термической жидкости (A или B), в котором определен параметр или переменная. Индекс R обозначает ссылочное значение. Плотность на входе в интерфейс сглаживается ниже порога массового расхода введением гиперболического термина ɑ:

start*, smooth = start* (1 + α2) + start( 1 − α2),

где ρsmooth - сглаживавшая плотность во входном порту, ρ* - не сглаживавшая плотность в том же порту, и ρ - плотность во внутреннем жидком объеме. Гиперболический сглаживающий член определяется как:

α = танх (4m˙avgm˙th),

где m˙avg - среднее значение массового расхода через отверстия для термической жидкости, а m˙th - пороговое значение массового расхода, указанное в диалоговом окне блока. Этот порог определяет ширину области массового расхода для сглаживания плотности текучей среды. Средний массовый расход определяется как:

m˙avg=m˙A+m˙B2

Порты

Продукция

развернуть все

Изобарическая удельная теплота термической жидкости во внутреннем объеме жидкости термической границы раздела.

Массовый расход термической жидкости во внутренней части термического интерфейса. Выходной сигнал является положительным, когда расход направляется от порта А к порту В, и отрицательным в противном случае.

Сохранение

развернуть все

Отверстие, через которое термическая жидкость может входить в тепловую поверхность и выходить из нее.

Отверстие, через которое термическая жидкость может входить в тепловую поверхность и выходить из нее.

Термический порт, используемый для установки термического состояния в термическом жидкостном канале, служащем для входа термической жидкости.

Параметры

развернуть все

Вкладка «Потери давления»

Массив массовых расходов, при которых указываются табличные данные о падении давления.

Массив перепадов давления от входа к выходу, соответствующий табличным данным массового расхода.

Температура, при которой указаны табличные данные по падению давления.

Давление, при котором указаны табличные данные по падению давления. Блок использует этот параметр для вычисления третьего параметра привязки - плотности привязки. Ссылка, которую она использует для масштабирования табличных данных падения давления для давлений и температур, отклоняющихся от эталонных условий.

Массовый расход, ниже которого инициируется плавное изменение направления потока для предотвращения разрывов в данных моделирования.

Объем термической жидкости, занимающей теплообменник в любой данный момент времени. К этому объему применяются начальные условия, указанные на вкладке Эффекты (Effects) и Начальные условия (Initial Conditions). Во время моделирования объем является постоянным.

Площадь потока на входе термической жидкости. Входы A1 и B1 считаются идентичными по размеру.

Эффекты и начальные условия

Возможность моделирования динамики давления внутри теплообменника. Установка для этого параметра значения Off удаляет члены производной давления из уравнений энергии и сохранения массы компонента. Давление внутри теплообменника затем снижается до средневзвешенного давления в двух портах.

Температура внутреннего объема термической жидкости в начале моделирования.

Давление внутреннего объема термической жидкости в начале моделирования.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2017b
