Параметр блока Simscape™ считается видимым, если он отображается в инспекторе свойств Simulink, в диалоговом окне блока или в контекстном меню Simscape. Параметр блока считается конфигурируемым или активным, если его можно настроить, выбрав опцию, введя значение или установив или сняв флажок. Параметры, которые являются видимыми, но не включены, обычно затемняются.
Видимость и конфигурируемость некоторых параметров зависят от опций, выбранных для других параметров. Зависимости параметров обычно перечислены в описании параметров в документации по блоку. Для некоторых блоков документация также включает таблицу зависимостей параметров.
Таблицы зависимостей параметров показывают, как видимость и конфигурируемость некоторых параметров зависят от опций, выбранных для других параметров.
Таблицы зависимостей параметров указывают, какие опции параметров влияют на видимость других параметров. Например, в следующей таблице показаны зависимости параметров «Эффекты» (Effects) и «Начальные условия» (Initial Conditions) для блока «Труба» (2P) из библиотеки Simscape > Foundation Library > Two-Phase Fluid > Elements.
Номера строк в этой таблице приведены только для справки. Первый столбец таблицы зависимостей параметров обычно включает все параметры, видимые по умолчанию.
Параметры, влияющие на видимость или конфигурируемость других параметров, выделены жирным шрифтом. Параметры, влияющие на другие параметры, выделены курсивом в следующей строке таблицы. Параметры, не влияющие на другие параметры, отображаются в виде обычного текста.
Эффекты и зависимости параметров начальных условий
| Ряд | Параметры и опции | |||||
|---|---|---|---|---|---|---|
| 1 | Инерция жидкости | |||||
| 2 | Прочь | На | ||||
| 3 | Начальный режим жидкости | Начальный режим жидкости | ||||
| 4 | Переохлажденная жидкость | Двухфазная смесь | Перегретый пар | Переохлажденная жидкость | Двухфазная смесь | Перегретый пар |
| 5 | Начальное давление жидкости | Начальное давление жидкости | Начальное давление жидкости | Начальное давление жидкости | Начальное давление жидкости | Начальное давление жидкости |
| 6 | Начальная температура жидкости | Начальное качество паров жидкости | Начальная температура жидкости | Начальная температура жидкости | Начальное качество паров жидкости | Начальная температура жидкости |
| 7 | Начальный массовый расход из порта A в порт B | Начальный массовый расход из порта A в порт B | Начальный массовый расход из порта A в порт B | |||
| 8 | Постоянная времени изменения фазы | Постоянная времени изменения фазы | Постоянная времени изменения фазы | Постоянная времени изменения фазы | Постоянная времени изменения фазы | Постоянная времени изменения фазы |

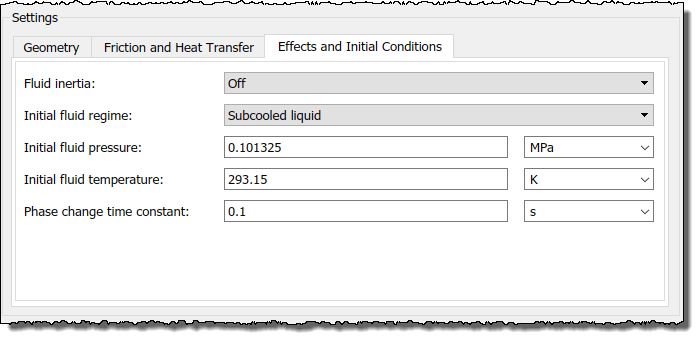

На рисунке показаны параметры «Эффекты» и «Начальные условия», которые по умолчанию отображаются в диалоговом окне блока «Труба» (2P).

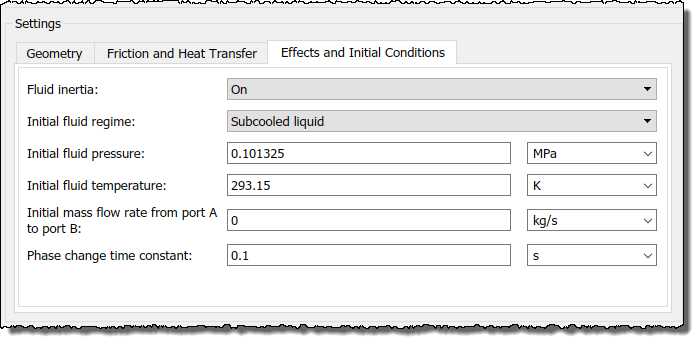

При изменении параметра Инерция жидкости (Fluid Inertia) на Off кому On, параметр Initial mass flow from port A to port B становится видимым. Таблица показывает эту зависимость в строках 1, 2 и 7.

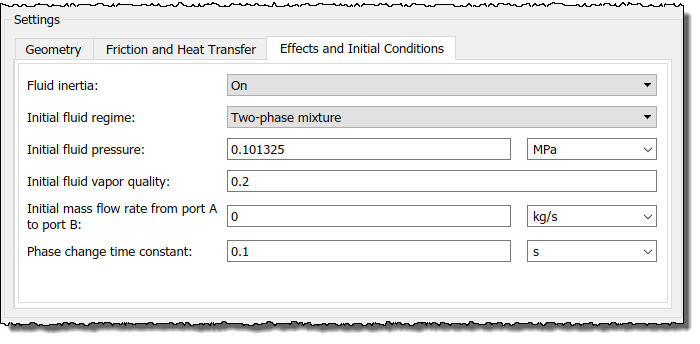

Если затем изменить параметр Начальный режим текучей среды (Initial fluid mode) с Subcooled liquid кому Two-phase mixture, параметр Начальная температура жидкости скрыт, и становится видимым Начальное качество пара жидкости. В таблице показаны эти зависимости в строках 3, 4 и 6.
Таблицы зависимостей параметров также указывают, какие параметры позволяют использовать другие параметры. Например, в следующей таблице показаны зависимости параметров блока «Конфигурация решателя» из библиотеки Simscape > Foundation Library > Utilities. Первый столбец в таблице содержит только ссылочные номера строк. Второй столбец содержит все параметры, видимые по умолчанию.
Параметры, влияющие на видимость и конфигурируемость других параметров, выделены жирным шрифтом. Опции параметров, влияющие на другие параметры, отображаются как флажки, установленные и снятые в следующей строке таблицы. Параметры, отображаемые в виде обычного текста, включены, но не влияют на другие параметры. Параметры, которые не включены, не отображаются.
Зависимости параметров блока конфигурации решателя
| Ряд | Параметры и опции | |||
|---|---|---|---|---|
| 1 | Начать моделирование из стационарного состояния | |||
| 2 | Допуск на непротиворечивость | |||
| 3 | Использовать локальный решатель | |||
| 4 |
|
| ||
| 5 | Тип решателя | |||
| 6 | Время выборки | |||
| 7 | Использовать итерации непротиворечивости среды выполнения с фиксированной стоимостью | Использовать итерации непротиворечивости среды выполнения с фиксированной стоимостью | ||
| 8 |
| | |
|
| 9 | Нелинейные итерации | Нелинейные итерации | ||
| 10 | Итерации режима | |||
| 11 | Линейная алгебра | |||
| 12 | Формула уравнения | |||
| 13 | Задержка бюджета памяти [кБ] | |||
| 14 | Применять фильтрацию при 1-D/3-D соединениях, когда это необходимо | |||
| 15 |
| | ||
| 16 | Постоянная времени фильтрации | |||

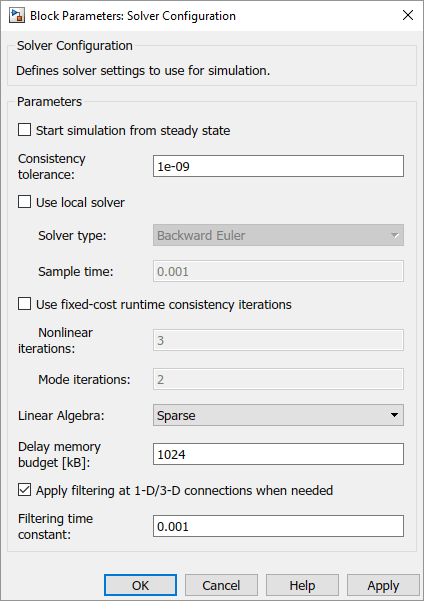

На рисунке показаны параметры, которые по умолчанию отображаются в диалоговом окне блока конфигурации решателя. Затемненные параметры, например, тип решателя, не включены.

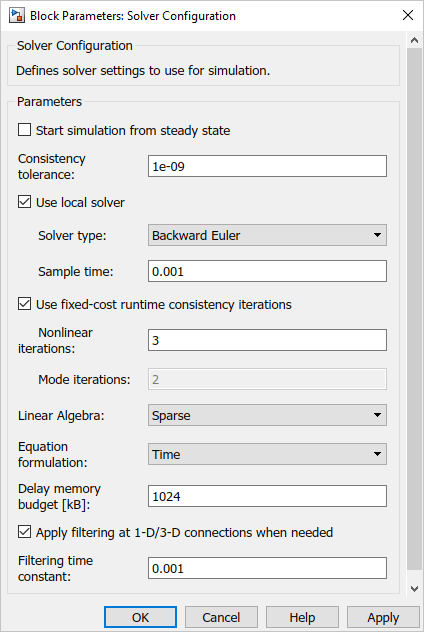

Если установлен флажок Использовать локальный решатель (Use local solver), устанавливается флажок Использовать непротиворечивость среды выполнения с фиксированной стоимостью (Use fixed-cost runtime consistency), и эти параметры становятся включенными.
Тип решателя
Нелинейные итерации
Время выборки
При выборе опции Использовать локальный решатель (Use local solver) параметр Режим итераций (Mode iterations) не включается. Параметр Итерации режима (Mode iterations) включен, только если флажок Использовать локальный решатель (Use local solver) снят, а флажок Использовать непротиворечивость среды выполнения с фиксированной стоимостью (Use fixed-cost runtime consistency) установлен.
В таблице показаны эти зависимости в строках 3-10.
