Нельзя изменять значение инерции блока инерции во время моделирования. Однако переменную во времени инерцию можно моделировать косвенно с помощью блока передачи переменного отношения. Блок инерции взаимодействует с остальной частью системы, включая любой приложенный крутящий момент, только через зубчатую передачу с изменяющимся во времени передаточным отношением.
Разместите передачу переменного отношения между валом и инерцией.
Подключите эту постоянную инерцию к порту базы передачи (B) или повторителя (F).
Изменение передаточного числа g (t) передачи с переменным передаточным отношением с помощью входящего физического сигнала.
Изменяя передаточное отношение, вы изменяете эффективную инерцию Ieff на валу от постоянной инерции (значение I). Ieff - эффективная инерция, представляемая остальной части системы, когда крутящий момент прикладывается через коробку передач переменного соотношения на инерции.
Если порт B подключен к постоянной инерции, то Ieff = I· [g (t)] 2
Если порт F подключен к постоянной инерции, то Ieff = I/[ g (t)] 2

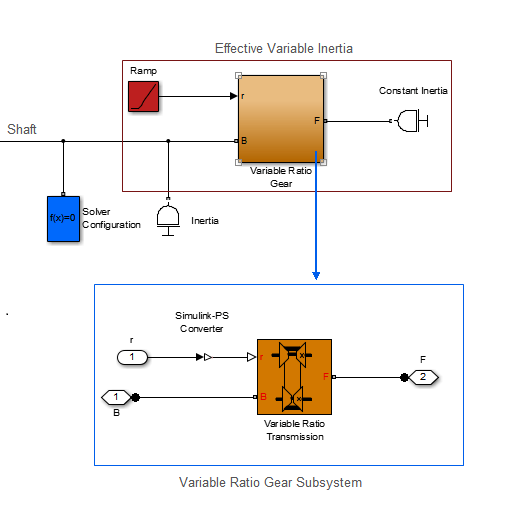

На этой схеме передача с переменным передаточным числом содержится в подсистеме передачи с переменным передаточным числом.
Эффективная переменная инерция с редуктором переменного отношения
