Использование дополнительных методов для настройки отображения блоков

В этом примере показано, как можно использовать аннотацию компоновки блока и перечисления для улучшения удобства использования пользовательского блока.

Следующий исходный код для DCMotorWithTabs компонент включает блоки объявления для узлов и видимых пользователю параметров, а также логику управления и аннотации. Исходный код в этом примере не включает разделы кода, которые не влияют на отображение диалогового окна блока, такие как другие объявления, промежуточные элементы, ветви и уравнения.

component DCMotorWithTabs
% DC Motor
% This block represents the electrical and torque characteristics of a
% DC motor.
%
% When a positive current flows from the electrical + to - ports, a
% positive torque acts from the mechanical C to R ports. Motor torque
% direction can be changed by altering the sign of the back-emf
% constant.

nodes
    p = foundation.electrical.electrical; % +:top
    n = foundation.electrical.electrical; % -:bottom
    R = foundation.mechanical.rotational.rotational; % R:top
    C = foundation.mechanical.rotational.rotational; % C:bottom
end

parameters
    Ra = {3.9, 'Ohm'};          % Armature resistance
    La = {12e-6, 'H'};          % Armature inductance
    Kv = {0.072e-3, 'V/rpm'};   % Back-emf constant
    J = {0.01, 'g*cm^2'};       % Rotor inertia
    lam = {0, 'N*m/(rad/s)'};   % Rotor damping
    speed0 = {0, 'rpm'};        % Initial rotor speed
    i_noload = {0, 'A'};        % No-load current
    V_i_noload = {1.5, 'V'};    % DC supply voltage when measuring no-load current
end

% Rotor damping control parameter
parameters
    r_damp = damping.direct;    % Rotor damping parameterization
end

% Conditional parameter visibility for Rotor damping parameterization
if r_damp == damping.direct
    annotations
        [i_noload,V_i_noload]: ExternalAccess=none;
    end
else
    annotations
        [lam]: ExternalAccess=none;
    end
end

annotations
    UILayout = [UIGroup("Electrical Torque",Ra,La,Kv,r_damp,i_noload,V_i_noload)
                UIGroup("Mechanical",J,lam,speed0)]
end

% Declarations with (ExternalAccess=none), branches, intermediates, equations

end

UILayout аннотация определяет две группы, Electrical Torque и Mechanical, каждый со списком параметров. При создании блока из DCMotorWithTabs компонент, каждый UIGroup становится вкладкой в диалоговом окне блока, строка заголовка служит заголовком вкладки, и эти параметры отображаются на этой вкладке в указанном порядке.

Кроме того, DCMotorWithTabs компонент обеспечивает два способа задания демпфирования ротора:

if оператор в источнике компонента определяет логику управления для видимости условного параметра в зависимости от выбранного значения параметра управления, r_damp(Параметризация демпфирования ротора). Управляющий параметр использует перечисление, расположенное в отдельном файле. damping.m:

classdef damping < int32
   enumeration
     direct (0)
     derived (1)
   end
   methods(Static)
       function map = displayText()
         map = containers.Map;
         map('direct') = 'By damping value';
         map('derived') = 'By no-load current';
       end
   end
end

Этот файл перечисления может находиться либо в той же папке, что и файл компонента, либо по пути MATLAB ®. Дополнительные сведения см. в разделе Задание отображаемых строк для элементов перечисления.

В диалоговом окне результирующего блока параметр параметризации демпфирования ротора имеет выпадающий список значений:

By damping value является значением по умолчанию.

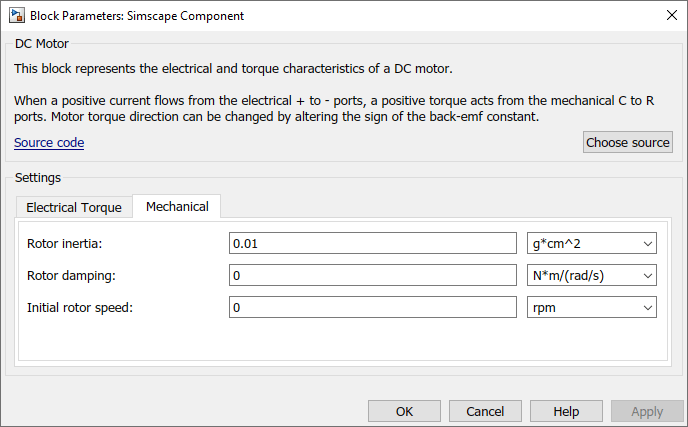

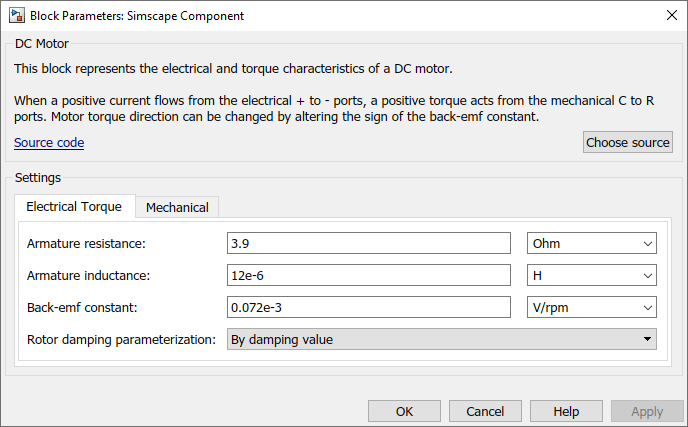

При создании блока из DCMotorWithTabs , диалоговое окно блока имеет две вкладки:

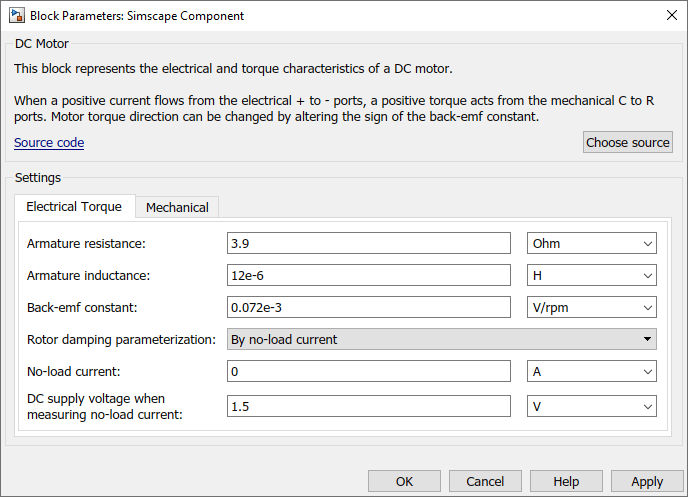

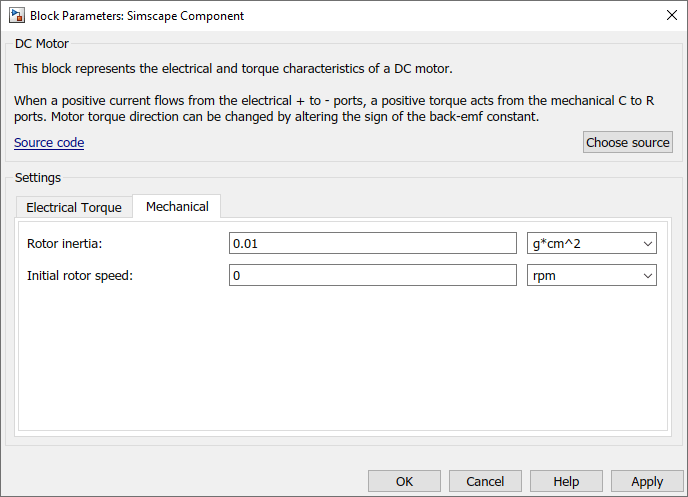

Если для параметра параметризации демпфирования ротора задано значение By no-load currentна вкладке Электрический крутящий момент (Electrical Torque) появятся два дополнительных параметра, а параметр демпфирования ротора на вкладке Механический (Mechanical) будет скрыт.

Обратите внимание, что на вкладке Электрический крутящий момент (Electrical Torque) параметры Ток холостого хода (No-load current) и Напряжение постоянного тока при измерении тока холостого хода (DC) отображаются под параметром параметризации демпфирования ротора, даже если они были объявлены ранее, в отдельном блоке объявления. Если бы компонент не использовал аннотацию компоновки блока, можно было бы добиться того же эффекта, изменив порядок объявления параметра, но это уменьшило бы читаемость кода.
