В этом примере показано, как можно моделировать сегментированный трубопровод с помощью массива компонентов. Эта сегментированная модель трубопровода является составным компонентом, который состоит из N идентичные сегменты, соединенные последовательно. Отдельные сегменты трубы представлены блоками труб (IL) из библиотеки фундаментов. N - параметр, который может быть изменен пользователем блока.
component SegmentedPipeline
parameters
N = 10; % Number of segments
segm_length = { 5, 'm' }; % Length of each segment
end
% Ports at the two ends of the pipeline
nodes
A = foundation.isothermal_liquid.isothermal_liquid; % A:left
B = foundation.isothermal_liquid.isothermal_liquid; % B:right
end
% Declare array of N components
for i=1:N
components (ExternalAccess=none)
pipe(i) = foundation.isothermal_liquid.elements.pipe(length = segm_length);
end
end
% Connect all segments in series
for i=1:(N-1)
connections
connect(pipe(i).B, pipe(i+1).A);
end
end
% Connect two ends of pipeline to first and last segment, respectively
connections
connect(A, pipe(1).A);
connect(B, pipe(N).B);
end
end
В этом примере для простоты SegmentedPipeline компонент имеет только два изменяемых параметра: N (количество сегментов) и segm_length (Длина каждого сегмента). Однако можно сделать другие параметры нижележащего блока трубы (IL) доступными из диалогового окна составного блока верхнего уровня, как описано в разделе Параметризация составных компонентов. Параметр N, который определяет размер массива и будет использоваться в качестве верхнего предела для for итератор цикла объявлен как целое число без единиц измерения.
Использовать for loop для объявления массива N компоненты элемента:
for i=1:N
components (ExternalAccess=none)
pipe(i) = foundation.isothermal_liquid.elements.pipe(length = segm_length);
end
end
В этом примере все сегменты трубы имеют одинаковую длину. Пример элементов компонента массива, имеющих различные значения параметров, см. в разделе Пример - Аккумуляторный блок с отказом с использованием массивов.
Использовать другое for шлейф для соединения всех сегментов последовательно, с помощью соединительного узла B каждого сегмента трубы (за исключением последнего) к узлу A следующего сегмента:
for i=1:(N-1)
connections
connect(pipe(i).B, pipe(i+1).A);
end
end
Наконец, соедините внутреннюю цепочку сегментов с двумя концами трубопровода посредством соединительного узла A составного компонента к узлу A первого сегмента и соединительного узла B составного компонента к узлу B последнего сегмента:
connections
connect(A, pipe(1).A);
connect(B, pipe(N).B);
end
end

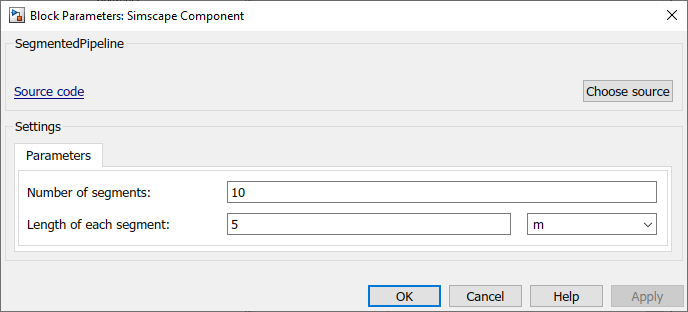

Полученный блок имеет два изотермических жидкостных порта, A и B, и два модифицируемых параметра: Количество сегментов и Длина каждого сегмента.
