Пневматическая камера постоянного объема

Пневматическая камера постоянного объема на основе идеального закона газа

Библиотека

Нет (пример пользовательской библиотеки)

  • Constant Volume Pneumatic Chamber block

Описание

Примечание

Начиная с версии R2016b библиотека газовых блоков заменяет библиотеку пневматических систем в качестве рекомендуемого способа моделирования пневматических систем. Бывшая пневматическая библиотека теперь включена в установку продукта в качестве примера пользовательской библиотеки. Определение пневматической области по-прежнему обеспечивается программным обеспечением, и все пневматические блоки в старых моделях продолжают работать, как и раньше. Однако эти блоки больше не получают полную поддержку производства и могут быть удалены в будущем выпуске. Для получения дополнительной информации см. Информацию о версии R2016b.

Блок пневматической камеры с постоянным объемом моделирует пневматическую камеру с постоянным объемом, основанную на идеальном газовом законе и предполагающую постоянные специфические температуры.

Уравнение непрерывности для сетевого представления постоянной камеры

G = VRT (dpdt pTdTdt)

где

GМассовый расход на входном порту
VОбъем камеры
pАбсолютное давление в камере
RУдельная газовая константа
TАбсолютная температура газа
tВремя

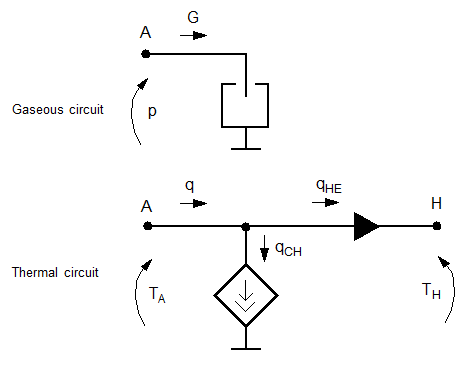

Эквивалентная схема модели блока пневматической камеры постоянного объема показана на следующей иллюстрации. Порт А - это пневматический консервационный порт, связанный с входом в камеру. Порт A подключается как к газовому, так и к тепловому контуру. Порт Н - это теплосберегающий порт, через который происходит теплообмен с окружающей средой. Порт H подключается только к тепловой цепи.

Диаграмма показывает, что тепловой поток q в камеру состоит из двух компонентов:

  • Тепловой поток qCH, связанный с газообразным процессом

  • Тепловой поток qHE, связанный с теплообменом с окружающей средой

Тепловой поток из-за притока газа составляет

qCH = cvVR· dpdt

где cv - удельная теплота при постоянном объеме.

Теплообмен с окружающей средой происходит через порт Н, соединенный с тепловыми компонентами. Для определения величины теплообменного потока модель содержит элемент короткого замыкания, в результате чего получается уравнение

TA = TH

где TA и TH представляют температуру газа.

Поток газа и поток тепла считаются положительными, если они поступают в камеру.

Переменные

Чтобы задать приоритет и начальные целевые значения для переменных блока перед моделированием, используйте вкладку «Переменные» в диалоговом окне блока (или раздел «Переменные» в Инспекторе свойств блока). Дополнительные сведения см. в разделе Установка приоритета и начальной цели для переменных блока.

Основные допущения и ограничения

  • Газ идеален.

  • Удельные температуры при постоянном давлении и постоянном объеме, cp и cv, постоянны.

Параметры

Объем камеры

Укажите объем камеры. Значение по умолчанию: .001 м ^ 3.

Порты

Блок имеет следующие порты:

A

Пневматическое консервирующее отверстие, связанное с входом в камеру.

H

Термосберегающий порт, через который происходит теплообмен с окружающей средой.

Представлен в R2009b
