simscape.logging.export

Сохранение данных моделирования в файле MLDATX

свернуть все на странице

Синтаксис

simscape.logging.export (simlog, fileName)

Описание

пример

simscape.logging.export(simlog,fileName) сохраняет simlog объект, содержащий записанные данные моделирования, для дальнейшего использования. Эту функцию можно использовать только для данных, зарегистрированных с включенной настройкой Поток данных во временный каталог диска.

При потоковой передаче данных моделирования на диск эти данные сохраняются как simlog объект во временном файле, а переменная ведения журнала рабочей области ссылается на simlog объект. Временный файл сохраняется до тех пор, пока в рабочей области существует переменная ведения журнала, которая ссылается на файл. Эта функция позволяет сохранить simlog к другому файлу, заданному fileName аргумент в формате MLDATX.

Примеры

свернуть все

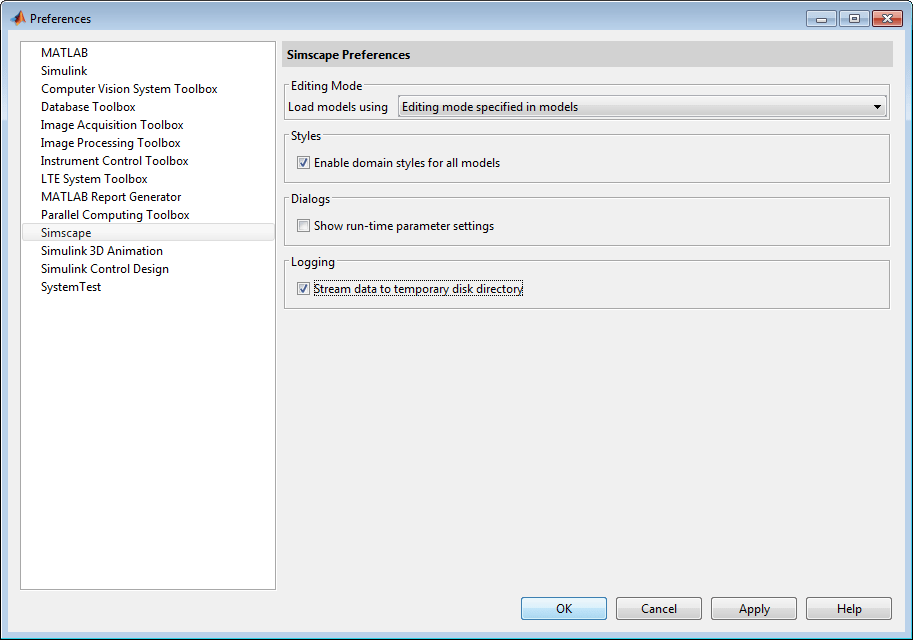

Чтобы включить потоковую передачу данных на диск, на панели инструментов MATLAB ® щелкните Настройки. На левой панели диалогового окна «Установки» выберите «Simscape», затем установите флажок «Поток данных во временную дисковую папку ».

Откройте примерную модель двигателя постоянного тока с постоянным магнитом, в которой уже включена регистрация данных, и запустите моделирование:

ssc_dcmotor
sim('ssc_dcmotor');

Во время моделирования записанные данные передаются на диск во временный файл MLDATX. После моделирования отображается переменная журнала моделирования. simlog_ssc_dcmotor (как указано параметром конфигурации модели имени переменной рабочей области) в текущей рабочей области:

simlog_ssc_dcmotor
simlog_ssc_dcmotor =

  Node with properties:

              id: 'ssc_dcmotor'
         savable: 0
      exportable: 1
    MRRef_Torque: [1x1 simscape.logging.Node]
     Load_Torque: [1x1 simscape.logging.Node]
      DC_Voltage: [1x1 simscape.logging.Node]
        DC_Motor: [1x1 simscape.logging.Node]
            ERef: [1x1 simscape.logging.Node]
         Sensing: [1x1 simscape.logging.Node]
     MRRef_Motor: [1x1 simscape.logging.Node]

exportable: 1 имущества simlog_ssc_dcmotor переменная указывает, что эта переменная указывает на временный файл на диске, содержащий данные моделирования. Временный файл существует до тех пор, пока переменная существует в рабочей области, а затем удаляется.

Чтобы сохранить записанные данные моделирования для дальнейшего использования, введите:

simscape.logging.export(simlog_ssc_dcmotor,'C:\Work\motor_run1');

Эта команда создает файл в разделе C:\Work, имя motor_run1.mldatxи сохраняет записанные данные моделирования в этом файле в формате MLDATX.

Чтобы получить записанные данные моделирования позже и связать их с переменной рабочей области, используйте simscape.logging.import функция.

Входные аргументы

свернуть все

Записанные данные моделирования, указанные как Node объект, с exportable свойство имеет значение 1. Вы ссылаетесь на simlog по имени соответствующей переменной рабочей области журнала моделирования. Имя переменной журнала моделирования задается с помощью параметра Имя переменной рабочего пространства (Workspace variable name) на панели Simscape (Simscape) диалогового окна Параметры конфигурации (Configuration Parameters).

Имя файла и путь, указанный как вектор символа или скаляр строки. Функция сохраняет simlog в указанном файле, в формате MLDATX или HDF5. При пропуске расширения файла данные сохраняются в файле MLDATX. Для сохранения simlog объект в формате HDF5, fileName символьный вектор должен включать .h5 расширение. Если указано расширение файла, то .h5 или .mldatx, вы получаете ошибку. Если путь не указан, файл находится в текущей рабочей папке.

Если файл уже существует, функция перезаписывает его без предупреждения. Однако если импортировать узел из файла, а затем попытаться экспортировать его в тот же файл, появится сообщение о том, что в этом случае файл не может быть перезаписан.

Пример: 'C:\Work\motor_run1.mldatx'

Типы данных: char | string

Вопросы совместимости

развернуть все

В R2020b изменилось поведение

См. также

Темы

Представлен в R2016a
