Создание таблиц свойств жидкости из базы данных REFPROP или CoolProp
fluidTables = twoPhaseFluidTables(uRange,pRange,mLiquid,mVapor,n,substance,installPath)substance из базы данных и создает их таблицы для использования в блоке двухфазных свойств жидкости (2P). Вещество может быть чистой жидкостью, такой как R-134a, или предварительно определенной смесью, такой как R-404a, тройной смесью R-125, R-143a и R-134a. Базой данных может быть REFPROP, отраслевой стандарт, разработанный NIST, или CoolProp с открытым исходным кодом.
Таблицы хранятся в fluidTables как структурный массив. A liquid подструктура содержит данные для вкладки Свойства жидкости, а подструктура пара содержит данные для вкладки Свойства пара. Поля подструктур содержат сами свойства жидкости - удельный объем, удельную энтропию, кинематическую вязкость, теплопроводность и другие, необходимые для моделирования.
Табличные данные находятся в двумерном пространстве блока. Нормализованная удельная внутренняя энергия изменяется в строках, а абсолютное давление изменяется в столбцах. Эти переменные имеют специальное свойство, заключающееся в том, что при построении по ним графика границы фаз являются вертикальными и прямыми, а расчеты блоков - более простыми и быстрыми.
Нормализованные пределы внутренней энергии между границами в uRange через mLiquid строки для жидкой фазы и mVapor строки для паровой фазы. Диапазон давления между границами в pRange через n ряды как для жидкой, так и для паровой фаз. Свойства смесей жидкость-пар определяются интерполяцией между чистыми фазами.
twoPhaseFluidTables( присваивает свойства, сохраненные в массиве структуры block,fluidTables)fluidTables к параметрам блока «Свойства двухфазной текучей среды» (2P) на пути block. При необходимости используйте альтернативный синтаксис этой функции для создания fluidTables.
fluidTables - Наименование структуры для сохранения таблиц флюидовИмя структурного массива, в котором следует сохранить таблицы свойств текучей среды. Массив отражает в своей иерархии структуру блока двухфазных свойств жидкости (2P).

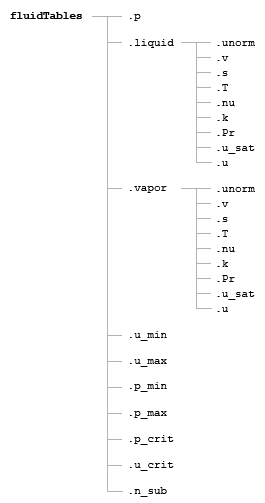

Содержимое массива fluidTables Structure
См. таблицу для получения дополнительной информации о полях fluidTables структурный массив.
| Область | Содержание | Размеры | Единицы |
|---|---|---|---|
p | Давление | n-по-1 | MPa |
unorm | Нормализованная удельная внутренняя энергия | mLiquid- или mVapor-по-1 | 1 |
v | Конкретный объем | mLiquid- или mVaporоколо-n | m^3/kg |
s | Специфическая энтропия | mLiquid- или mVaporоколо-n | kJ/(kg*K) |
T | Температура | mLiquid- или mVaporоколо-n | K |
nu | Кинематическая вязкость | mLiquid- или mVaporоколо-n | mm^2/s |
k | Теплопроводность | mLiquid- или mVaporоколо-n | W/(m*K) |
Pr | Номер Прандтля | mLiquid- или mVaporоколо-n | 1 |
u_sat | Внутренняя энергия насыщения | mLiquid- или mVapor-по-1 | kJ/kg |
u | Удельная внутренняя энергия | mLiquid- или mVapor-по-1 | kJ/kg |
u_min | Минимальная удельная внутренняя энергия | 1 по 1 | kJ/kg |
u_max | Максимальная удельная внутренняя энергия | 1 по 1 | kJ/kg |
p_min | Минимальное давление | 1 по 1 | MPa |
p_max | Максимальное давление | 1 по 1 | MPa |
| p_crit | Критическое давление | 1 по 1 | MPa |
u_crit | Удельная внутренняя энергия в критической точке | 1 по 1 | kJ/kg |
n_sub | Количество элементов в векторе давления ниже критического давления | 1 по 1 | 1 |
Установите REFPROP, как описано в NIST (https://www.nist.gov/srd/refprop). Корневая папка должна содержать файл DLL и подпапку с файлами FLD - определения жидкости. Поддерживается только 64-разрядная версия REFPROP для Windows. Эта функция была протестирована с REFPROP версий 9.1, 9.1.1 и 10.
Установить CoolProp, как описано группой разработчиков CoolProp (http://www.coolprop.org/coolprop/wrappers/MATLAB/). CoolProp версии 6.2 использует оболочку Python и требует установки Python перед ее использованием. CoolProp совместим с системами Windows, Linux и Macintosh. twoPhaseFluidTables был протестирован с CoolProp версий 6.0.0, 6.1.0 и 6.2.0.
