Удаление или отключение физических компонентов от сети
Simscape/Утилиты
Блок Соединитель исполнения (Variant Connector) позволяет определить варианты выбора в физической сети. Варианты выбора позволяют исключить некоторые компоненты из моделирования без физического удаления компонентов из физической сети. Отсоединяемые компоненты должны быть подключены к порту, связанному с данными условий. Во время моделирования условие варианта распространяется на все подключенные компоненты в физической сети. Если элемент управления исполнения, связанный с блоком, имеет значение trueвсе компоненты, подключенные к блоку, становятся активными. Если элемент управления исполнениями имеет значение falseвсе компоненты, подключенные к блоку, становятся неактивными.
Примечание
Блок Variant Connector не распространяет условие исполнения по границе между Simscape™ физической сетью и подключенными к ней блоками Simulink ®. Другими словами, блок, который имеет как консервативные порты, так и сигнальные порты Simulink, такие как преобразователь Simulink-PS или блок преобразователя PS-Simulink, не распространяет условие исполнения из блока Variant Connector между двумя частями модели.
Блок Variant Connector распространяет условие исполнения не только на подключенный порт, но и на другие порты блоков Subsystem и Simscape Bus. Дополнительные сведения см. в разделе Распространение условий исполнения в блоках подсистемы и шины Simscape.
Connector Type - Тип блока соединителяLeaf (по умолчанию) | Primary | NonprimaryВыберите тип соединителя на основе компонентов для деактивации.
Leaf: Если требуется деактивировать все компоненты, подключенные к блоку, установите для параметра «Тип соединения» значение Leaf.

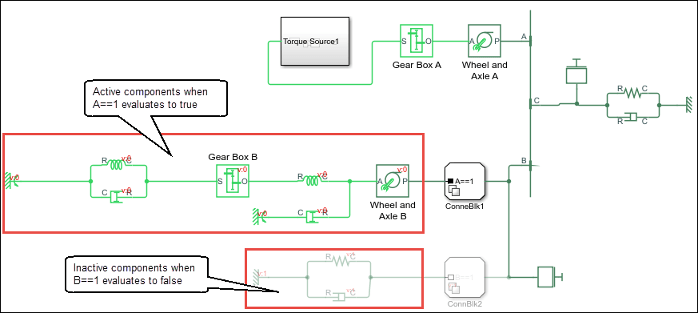

Например, в этой модели условие исполнения, связанное с блоком «Соединитель исполнения», ConneBlk1, является A == 1. Условие исполнения, связанное с блоком «Соединитель исполнения», ConneBlk2, является B == 1. Во время моделирования, когда A == 1 вычисляется как true и B == 1 вычисляется как falseвсе компоненты, подключенные к ConneBlk1 блоку, становятся активными, а все компоненты, подключенные к ConneBlk2 блоку, становятся неактивными.
Primary and Nonprimary: Если требуется ограничить распространение условия исполнения набором компонентов, создайте ограниченную область с помощью первичного и непервичного соединительных блоков. Для формирования ограниченной области основной и неполный блоки соединителей должны иметь одно и то же свойство «Тег соединителя».
При установке для параметра «Тип соединения» значения Primary или Nonprimary, тег соединителя блока отображается на значке блока. Тег соединителя основного соединительного блока отображается двойными линиями, а тег соединителя непервичного соединительного блока отображается одиночными линиями.
Connector Tag - Уникальный идентификатор ограниченной областиA (по умолчанию) | Допустимый идентификатор MATLAB ®, начинающийся с буквы, не содержащий пробелов или специальных символов и не более 63 символовУкажите идентификатор в параметре «Тег соединителя». Основной и неполный соединительные блоки с одинаковым тегом образуют ограниченную область.
Чтобы включить этот параметр, задайте для параметра «Тип соединителя» значение Primary или Nonprimary.
Variant control expression - элементы управления исполнениями, доступные в глобальной рабочей области;'Choice_1' (по умолчанию) | Логическое выражение условияОтображает элементы управления исполнениями, доступные в глобальной рабочей области. Элемент управления исполнения может быть логическим выражением условия, содержащим обычную переменную MATLAB или Simulink.Variant
Чтобы изменить имя варианта, дважды щелкните ячейку контрольного выражения Вариант (Variant control expression) и введите в контрольное выражение вариант (variant control expression). После редактирования имени элемента управления исполнения нажмите кнопку Применить (Apply).
Если элемент управления исполнения, связанный с блоком, имеет значение trueвсе компоненты, подключенные к блоку, становятся активными.
Параметр блока:
VariantControls
|
| Тип: массив ячеек символьных векторов |
| Значение: элемент управления Variant, связанный с выбором Variant |
По умолчанию:
'Variant'
|
Condition (read-only) - Условие для элементов управления исполненияЭто поле только для чтения основано на условии для связанного элемента управления Исполнение (Variant) в глобальной рабочей области. Создание или изменение условия исполнения в Simulink.Variant или в глобальном рабочем пространстве.
Дополнительные сведения см. в разделе Программное создание элементов управления исполнениями и Simulink.Variant.
Show variant condition on block - Отображение условия варианта на пиктограмме блокаВыберите Показать условие исполнения на блоке (Show variant condition on block), чтобы отобразить условие исполнения, связанное с блоком, на значке блока.
Open block in Variant Manager - Открыть окно Менеджер вариантовЩелкните Открыть блок (Open block) в Диспетчере исполнения (Variant Manager), чтобы открыть Диспетчер исполнения (Variant Manager).
Ограниченная область - это часть модели, расположенная между одним блоком «Исполнительный соединитель» (Variant Connector), где для параметра «Тип соединителя» (Connector type) задано значение Primary и любое количество блоков «Исполнительный соединитель», в которых для параметра «Тип соединителя» установлено значение Nonprimary. Все блоки в ограниченной области должны использовать один и тот же параметр тега Connector.

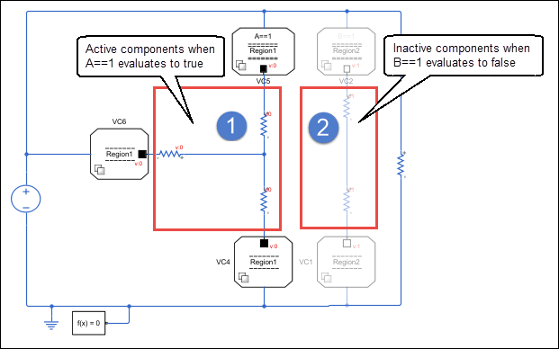

Например, эта модель имеет две ограниченные области. Первая область имеет один основной и два непервичных блока «Соединитель исполнения». Эти блоки соединены друг с другом тегом соединителя Region1 и связанное условие варианта A == 1. Вторая область имеет один основной и один непервичный блок «Соединитель исполнения». Эти блоки соединены друг с другом тегом соединителя Region2 и связанное условие варианта B == 1. Во время моделирования, когда A == 1 вычисляется как trueкомпоненты в первой области становятся активными. Когда B == 1 вычисляется как falseкомпоненты во второй области становятся неактивными.
При создании ограниченной области убедитесь, что:
В каждой области имеется только один основной блок соединителя исполнения. Каждый основной блок коннектора исполнения соединен по крайней мере с одним непервичным блоком коннектора исполнения. Все блоки Variant Connector должны быть подключены с помощью порта, связанного с информацией об условиях.
Все первичные и непервичные блоки находятся на одном уровне иерархии модели.

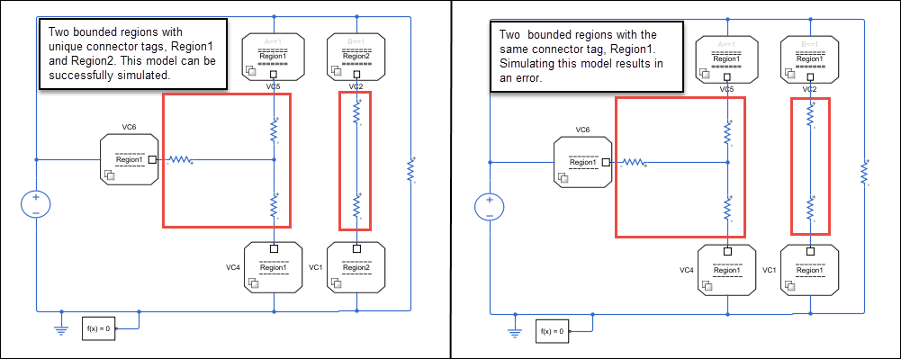

Каждая область имеет уникальный тег соединителя.

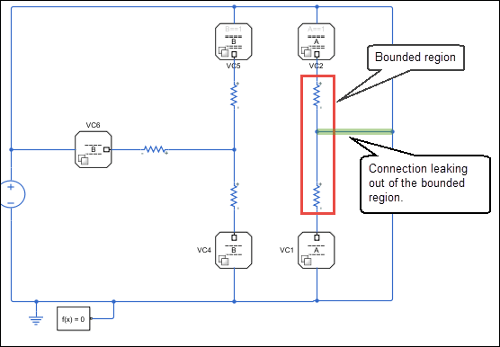

Область ограничена и не имеет внешних соединений.
Отсутствуют блоки коннектора исполнения, для которых для типа условия установлено значение Leaf внутри ограниченной области.

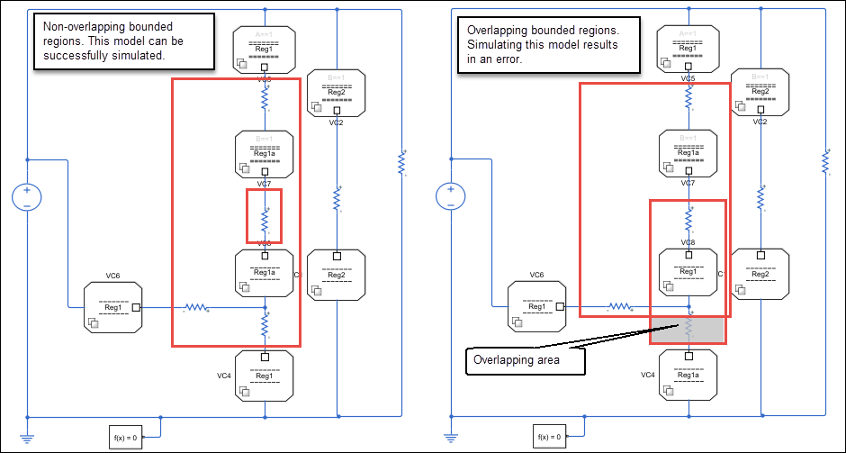

Ни одна ограниченная область не перекрывает друг друга.

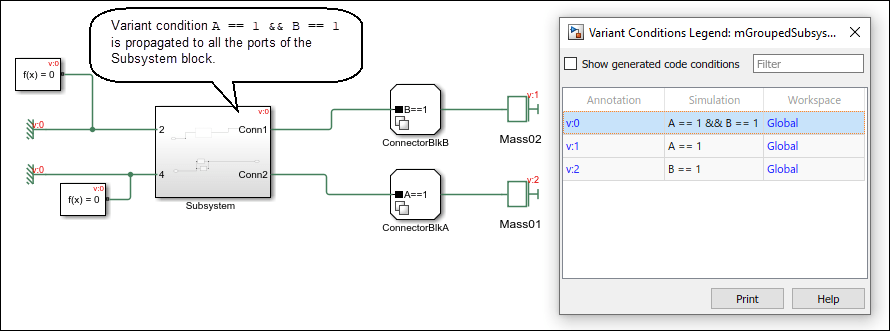

Блок Variant Connector распространяет условие исполнения не только на подключенный порт, но и на другие порты блоков Subsystem и Simscape Bus. Например, условия исполнения A == 1 и B == 1 распространяются из блоков «Соединитель исполнения» ConnectorBlkA и ConnectorBlkB ко всем портам блока подсистемы. Состояние всех четырех портов блока подсистемы A == 1 && B == 1.
