Simscape™ блок-схемах вместо обычных сигналов Simulink ® используются физические сигналы. Поэтому для подключения диаграмм Simscape к источникам и областям Simulink необходимы преобразовательные блоки.

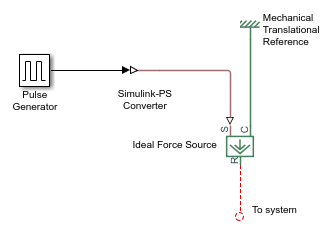

Блок преобразователя Simulink-PS используется для подключения источников Simulink или других блоков Simulink к входам диаграммы физической сети. Его также можно использовать для задания единиц входного сигнала. Дополнительные сведения см. на странице ссылок на блок Simulink-PS Converter.

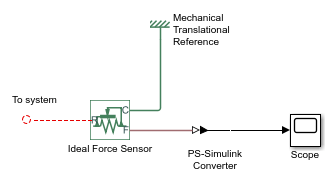

Блок PS-Simulink Converter используется для подключения выходов диаграммы физической сети к областям Simulink или другим блокам Simulink. Его также можно использовать для задания требуемых единиц выходного сигнала. Дополнительные сведения см. на странице ссылок блока PS-Simulink Converter.
Подробный пример использования блоков преобразователей для подключения диаграмм Simscape к источникам и областям Simulink см. в разделе Создание и моделирование простой модели.
