В этом примере показано, как можно создать OperatingPoint объект из зарегистрированных данных моделирования, а затем используйте эту операционную точку для инициализации модели для последующего прогона моделирования.
Откройте пример модели двигателя постоянного тока с постоянным магнитом, введя ssc_dcmotor в окне команд MATLAB ®. Для этой модели включено ведение журнала данных для всей модели, для параметра Имя переменной рабочей области (Workspace variable name) установлено значение simlog_ssc_dcmotor.
Моделирование модели для регистрации данных моделирования.

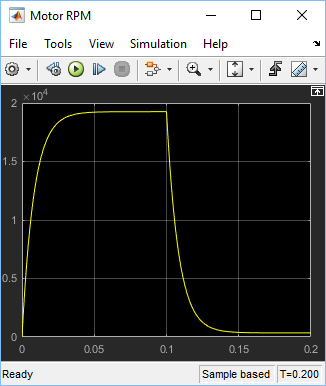

Проверьте результаты моделирования в окне объема RPM двигателя.
Первые 0,1 секунды двигатель не имеет внешней нагрузки, а скорость нарастает до значения холостого хода. Затем через 0,1 секунды крутящий момент лафета прикладывается в качестве нагрузки к валу двигателя.
Создайте операционную точку из записанных данных моделирования через 0,1 секунды после начала моделирования:
op = simscape.op.create(simlog_ssc_dcmotor, 0.1)
op = OperatingPoint with children: ----------------------------- DC Motor DC Voltage ERef Load Torque MRRef Motor MRRef Torque Sensing -----------------------------
Включить инициализацию модели из операционной точки:
set_param(gcs,'SimscapeUseOperatingPoints','on');
Эта команда эквивалентна установке флажка Включить инициализацию операционной точки (Enable operating point initialization) на панели Simscape (Simscape) диалогового окна Параметры конфигурации (Configuration Parameters).
Укажите имя рабочей точки:
set_param(gcs,'SimscapeOperatingPoint','op');
Эта команда эквивалентна введению op в текстовом поле «Рабочая точка модели».

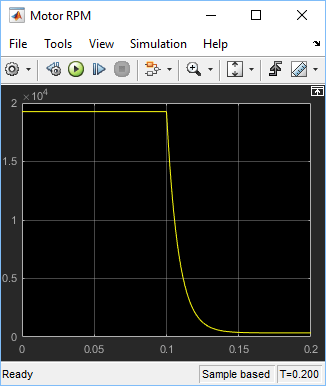

Моделирование модели. Моделирование начинается с полной скорости без нагрузки.
