В этом примере показан основной рабочий процесс для регистрации данных моделирования для всей модели, а затем для навигации и вывода на печать зарегистрированных данных с помощью обозревателя результатов Simscape™.

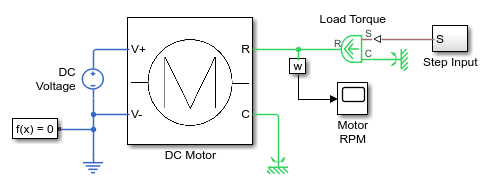

Откройте пример модели двигателя постоянного тока с постоянным магнитом, введя ssc_dcmotor в окне команд MATLAB ®.

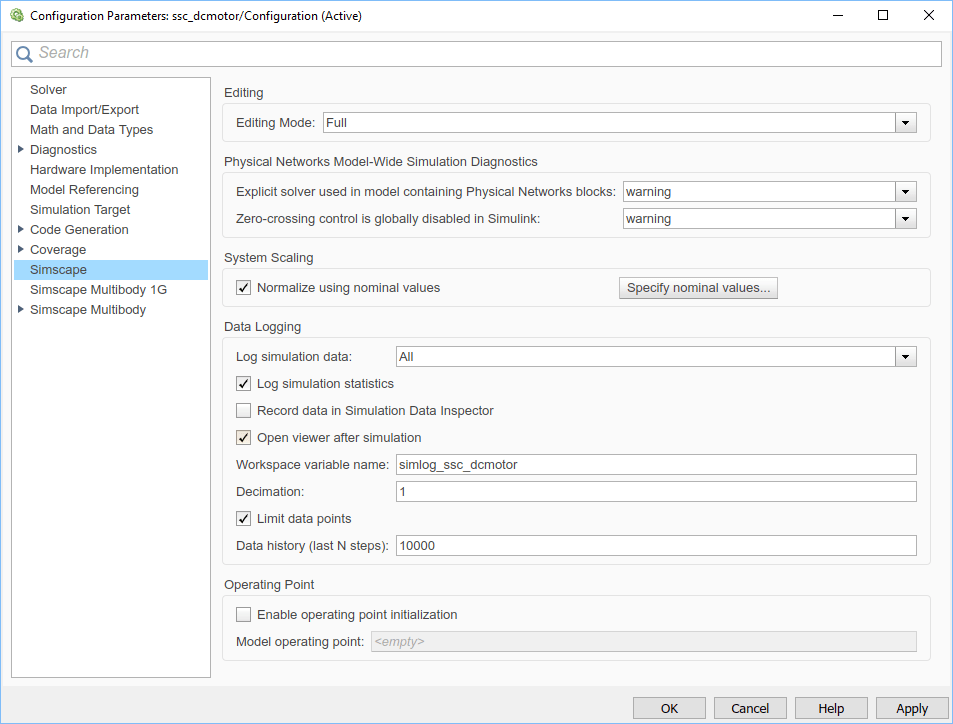

Откройте диалоговое окно «Параметры конфигурации» и на левой панели выберите «Simscape». Можно видеть, что в этой модели уже включен журнал данных для всей модели, а также статистика моделирования, и что имя переменной рабочей области имеет значение simlog_ssc_dcmotor. Установите флажок Открыть средство просмотра после моделирования (Open Viewer after simulation) и нажмите кнопку ОК.

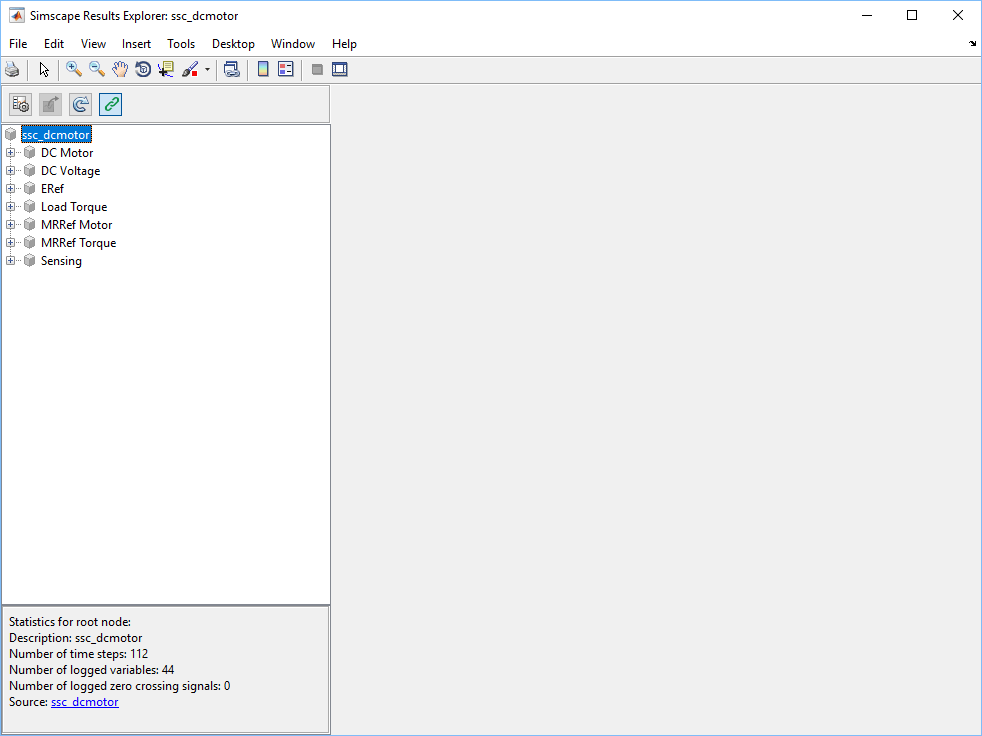

Моделирование модели. По завершении моделирования откроется окно Обозреватель результатов Simscape. На левой панели содержится иерархия дерева журнала моделирования, соответствующая иерархии модели.

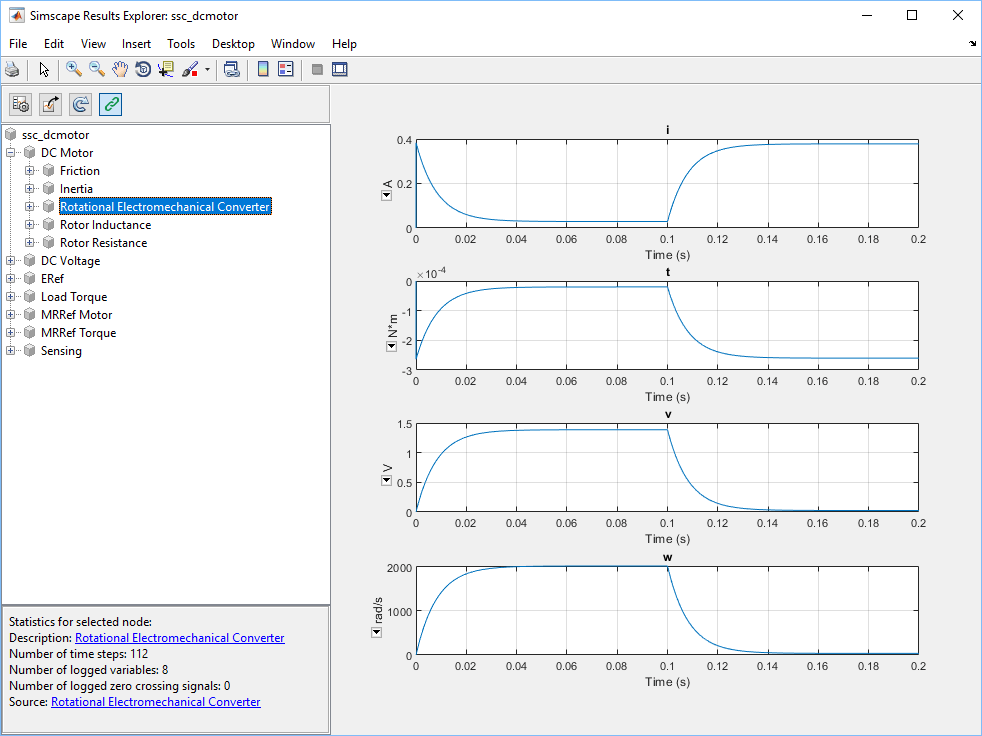

Если щелкнуть узел на левой панели, соответствующие графики появятся на правой панели. Разверните окно DC_Motor и нажмите кнопку Rotational_Electromechanical_Converter для просмотра всех узловых графиков для этого блока.

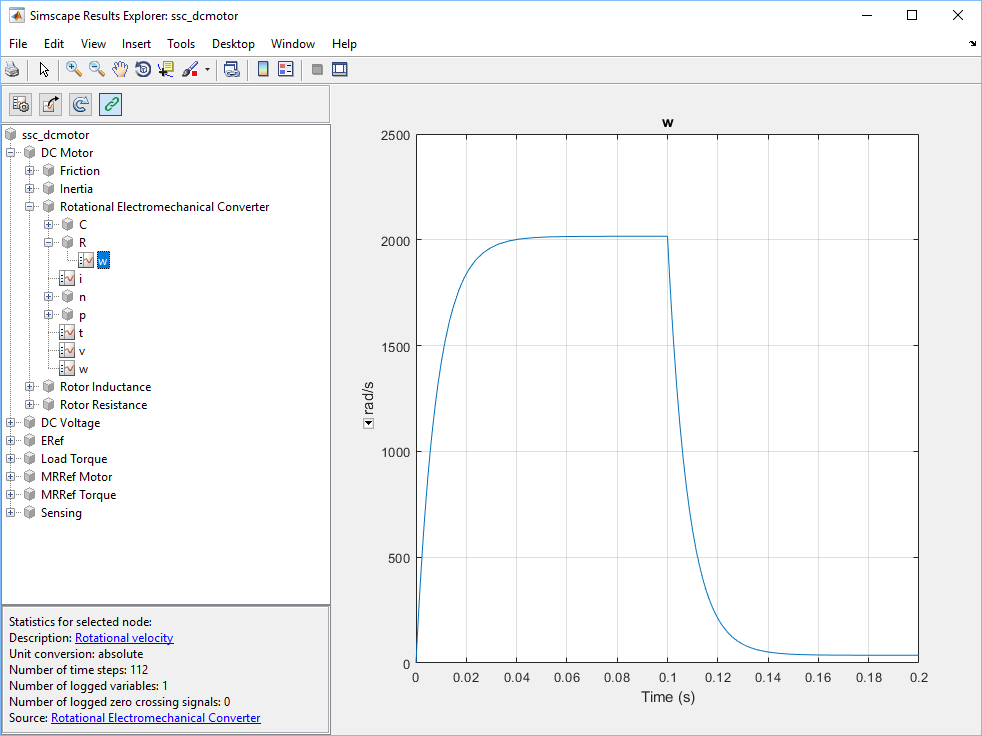

Чтобы изолировать график ряда угловых скоростей ротора от времени, продолжайте расширять узлы на левой панели, пока не получите доступ к данным ряда.
