Частота (фазор)

Измерение частоты фазорного сигнала

  • Библиотека:
  • Simscape/Electrical/Специализированные силовые системы/Датчики и измерения

  • Frequency (Phasor) block

Описание

Блок частоты (фазор) измеряет частоту фазорного напряжения или тока путем вычисления производной изменения фазового угла сигнала относительно синхронного фазора, вращающегося на заданной номинальной частоте. Фильтр нижних частот отфильтровывает высокочастотные компоненты вычисленной частоты. Развернутый фазовый угол вычисляется и выдается на выходе ΔPhi.

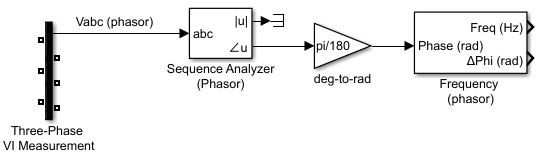

На этой диаграмме показан пример частотного (фазорного) блока, измеряющего частоту трехфазного фазора напряжения.

Этот блок используется для измерения частоты фазорного сигнала в энергосистеме.

Порты

Вход

развернуть все

Изменение фазового угла измеряемого сигнала, в рад.

Типы данных: single | double

Продукция

развернуть все

Частота входного сигнала, в Гц.

Типы данных: single | double

Развернутый фазовый угол без разрывов 2 * pi, в рад.

Типы данных: single | double

Параметры

развернуть все

Номинальная частота входного сигнала, в Гц.

Постоянная времени фильтра нижних частот, в секундах.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

.
Представлен в R2018a
