Просмотр и редактирование гистерезисной характеристики для насыщаемого сердечника блоков Сатурабельного трансформатора
power_hysteresis
hparam = power_hysteresis(matfile)

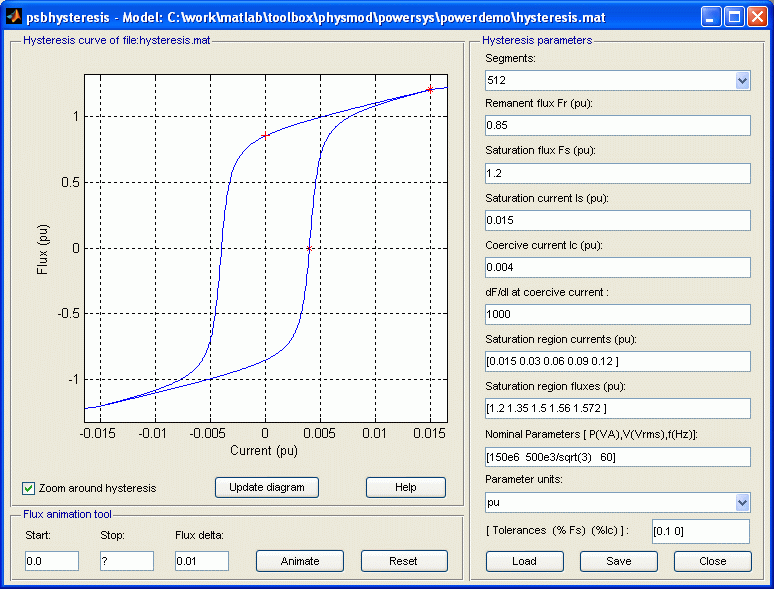

power_hysteresis команда открывает графический интерфейс пользователя (GUI), который позволяет просматривать и редактировать гистерезисную характеристику для насыщаемого сердечника мультиобмоточного трансформатора, насыщаемого трансформатора, трехфазного трансформатора с двумя обмотками и трехфазного трансформатора с тремя обмотками. Гистерезисная характеристика включает в себя область насыщения, расположенную в пределах петли гистерезиса. Этот графический интерфейс можно также активировать в диалоговом окне блока Powergui.
hparam = power_hysteresis(возвращает структурную переменную matfile)hparam со значениями параметров гистерезиса, определяющими гистерезисную характеристику указанного MAT-файла.
При открытии графического интерфейса сначала отображается характеристика гистерезиса по умолчанию, но можно создать необходимое количество характеристик гистерезиса и сохранить их в различных именах файлов MAT. Можно использовать один и тот же признак для всех блоков трансформаторов или для каждого блока трансформаторов в цепи. Необходимо установить флажок Имитировать гистерезис (Simulate hysteresis) в масках блоков трансформаторов и указать файл MAT, который будет использоваться моделью.
В раскрывающемся меню укажите количество линейных сегментов, используемых для определения правой стороны петли гистерезиса. Левая сторона контура - симметричное изображение правой стороны.
Укажите точку остаточного потока гистерезисной характеристики (поток при нулевом токе). Он идентифицируется + отметка на графике.
Укажите точку потока насыщения, в которой контур гистерезиса становится кривой насыщения с одним значением. Он идентифицируется * отметка на графике.
Укажите текущую точку насыщения, в которой петля гистерезиса становится кривой насыщения с одним значением. Область насыщения определяется параметром токов области насыщения.
Укажите точку коэрцитивного тока характеристики гистерезиса.
Задайте наклон потока в точке коэрцитивного тока (ток при нулевом потоке).
Укажите вектор текущих значений, определяющих характеристику насыщения. Количество указанных точек должно быть таким же, как для параметра Потоки области насыщения. Необходимо указать только положительную часть признака.
Укажите вектор значений потока, определяющих характеристику насыщения. Количество указанных точек должно быть таким же, как для параметра Токи области насыщения. Необходимо указать только положительную часть признака.
Укажите номинальные параметры (номинальная мощность в ВА, номинальное напряжение обмотки 1 в вольтах СРК и номинальная частота в Гц), используемые при преобразовании параметров гистерезиса.
Преобразование потоков и токов, определяющих гистерезисную характеристику, из SI в pu или из pu в SI.
Загрузите существующую характеристику гистерезиса из файла MAT.
Сохранение текущей характеристики гистерезиса в файле MAT.
Закройте окно GUI гистерезиса.
Если выбрано, увеличьте масштаб графика вокруг кривой гистерезиса. Выбрано значение по умолчанию.
После ввода параметров можно нажать кнопку Просмотр (Display) для визуализации характеристики гистерезиса.
Инструмент Анимации Потока может использоваться, чтобы визуализировать, как моделирование гистерезиса выполняется программным обеспечением Simscape™ Electrical™ Specialized Power Systems. Это дополнительный инструмент, который не требуется для параметризации модели. Начальная траектория будет рассчитываться в соответствии с определенной характеристикой гистерезиса.
Модель предполагает, что последняя точка обращения перед начальным потоком расположена на главной петле. Рабочая точка будет перемещаться до заданного стоп-потока.
Укажите начальный поток.
Укажите поток, на котором будет остановлена анимация потока.
Задайте приращение потока (в pu или в SI), которое используется для перехода от начального потока к остановочному.
Запустите инструмент «Анимация потока».
Сбросьте инструмент «Анимация потока».
Инструмент Допуски (Tolerances) - это усовершенствованный инструмент, в основном используемый для минимизации генерации лишних очень маленьких внутренних петель или новых траекторий, поскольку они мало влияют и потребляют пространство памяти компьютера (модель может запоминать в любое время до 50 встроенных второстепенных петель).
TOL_F параметр - это значение допуска, используемое для определения того, остается ли после реверсирования потока рабочая точка в том же вспомогательном цикле или создается новый встроенный контур. Чем меньше значение, тем меньше влияние на поведение нормальной траектории. Чем больше значение, тем меньше генерируемое количество встроенных второстепенных петель.
Наконец, когда расстояние между координатой I фактической точки разворота и предпоследней точкой меньше, чем TOL_I, тогда эволюция внутри этих двух точек будет следовать отрезку линии вместо контура.
