Количество строк последовательно соединенных модулей, которые соединены параллельно.

Количество модулей PV, соединенных последовательно в каждой строке.

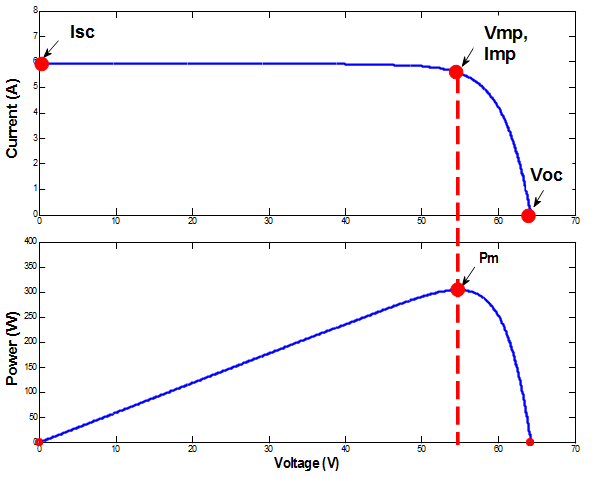

Отображение характеристик I-V и P-V одного модуля или всей матрицы для переменной освещенности или для переменной температуры. Выбранные признаки отображаются при нажатии кнопки График (Plot).

Вектор облучения в ^W/m2. Вектор должен иметь по крайней мере один элемент. Кнопка Plot отображает характеристики модуля I-V и P-V для каждого излучения, указанного в векторе.

Зависимости

Для включения этого параметра установите для параметров Display I-V и P-V значение one module @ 25 deg.C & specified irradiances или array @ 25 deg. C & specified irradiances.

Вектор температур в градусах Цельсия. Вектор должен иметь по крайней мере один элемент. Кнопка Plot отображает характеристики модуля I-V и P-V для каждой рабочей точки температуры, указанной в векторе.

Зависимости

Для включения этого параметра установите для параметров Display I-V и P-V значение array @ 1000 W/m2 & specified temperatures.

Выбрать User-defined или предварительно установленный модуль PV из базы данных NREL System Advisory Model. Более 10 000 модулей перечислены от основных производителей, отсортированы в алфавитном порядке. База данных NREL включает в себя листы данных изготовителя, измеренные в стандартных условиях испытаний (STC), где степень облучения составляет 1000 ^W/m2, а температура - 25 градусов Цельсия.

При выборе модуля эти параметры обновляются данными из базы данных NREL:

Функция вычисляет эти пять соответствующих параметров модели с помощью функции оптимизации и отображает их в правой части диалогового окна.

При выборе User-definedвведите собственные спецификации для параметров данных модуля. При применении изменений функция вычисляет пять параметров модели.

Мощность, полученная в точке максимальной мощности. Максимальная мощность рассчитывается как Pmax = Vmp x Imp, где:

Этот параметр доступен только для чтения.

Количество ячеек на модуль.

Напряжение при 25 градусах Цельсия получается, когда клеммы матрицы остаются открытыми.

Ток при 25 градусах Цельсия, получаемый при коротком замыкании клемм массива.

Напряжение в точке максимальной мощности.

Ток в точке максимальной мощности.

Определяет изменение Voc как функцию температуры. Напряжение разомкнутой цепи при температуре Т получают как

где Voc - напряжение разомкнутой цепи при 25 ° C, VocT - напряжение разомкнутой цепи при температуре T (в градусах C), beta_Voc - температурный коэффициент (в %/градусах C), а T - температура в градусах C.

Определяет изменение Isc как функцию температуры. Ток короткого замыкания при температуре Т получают в виде

где Isc - ток короткого замыкания при 25 ° C, IscT - ток короткого замыкания при температуре T (в градусах C), alpha_Isc - температурный коэффициент (в %/градусах C) и T - температура в градусах C.

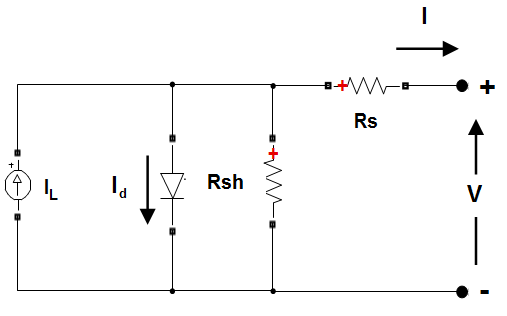

Ток для одного модуля под STC, вытекающий из управляемого источника тока, моделирующего генерируемый светом ток. Функция оптимизации определяет этот параметр в соответствии с данными модуля. Этот параметр доступен только для чтения.

Ток насыщения диода, моделирующего матрицу PV для одного модуля под STC. Функция оптимизации определяет этот параметр в соответствии с данными модуля. Этот параметр доступен только для чтения.

Коэффициент идеальности диода, моделирующего матрицу PV. Функция оптимизации определяет этот параметр в соответствии с данными модуля. Этот параметр доступен только для чтения.

Шунтирующее сопротивление модели для одного модуля под STC. Функция оптимизации определяет этот параметр в соответствии с данными модуля. Этот параметр доступен только для чтения.

Последовательное сопротивление модели для одного модуля под STC. Функция оптимизации определяет этот параметр в соответствии с данными модуля. Этот параметр доступен только для чтения.

При выборе этого параметра надежный решатель выполняет итерацию для разрешения алгебраического контура в модели внутреннего диода. Максимальное количество итераций задается на вкладке Настройки блока powergui в разделе Сведения о решателе для нелинейных элементов. Для приложений реального времени может потребоваться ограничить число итераций. Надежный решатель является рекомендуемым методом дискретизации модели массива PV. При выборе этого параметра температура ячейки задается параметром Cell temperature, в градусах C. (вход 2 отключен), а порт T скрыт.

Если флажок снят, алгебраический цикл управляется алгебраическим циклом разрыва во внутреннем параметре модели.

Дополнительные сведения о том, какой метод следует использовать в приложении, см. в разделе Моделирование дискретизированных электрических систем.

Зависимости

Чтобы включить этот параметр, установите для параметра Simulation type блока powergui значение Discrete.

Укажите температуру ячейки в градусах Цельсия.

Зависимости

Чтобы включить этот параметр, выберите Надежная дискретная модель.

Выберите этот параметр, чтобы разорвать алгебраическую петлю модели внутреннего диода. В дискретных моделях параметр отображается только в том случае, если параметр Надежная дискретная модель снят.

При использовании блока в непрерывной системе алгебраический цикл разрезается с помощью фильтра первого порядка.

При использовании блока в дискретной системе алгебраический цикл разрезается с помощью одношаговой временной задержки. Такой подход может вызвать численные колебания, если время выборки при моделировании слишком велико. Например, блок PV Array, подключенный к средней модели преобразователя мощности, может работать с временем выборки, равным 50e-6 секунд. В этом случае алгебраическая петля необходима для получения итеративного, точного решения для высоколинейных характеристик диода. Если время выборки моделирования невелико, например, 1e-6 в секундах для блока PV Array, подключенного к подробному силовому электронному преобразователю с использованием реальных переключателей и PWM-инвертора 5 кГц, выберите этот параметр, чтобы ускорить моделирование и получить точное разрешение.

Зависимости

Чтобы включить этот параметр, снимите флажок Надежная дискретная модель.

Если выбран параметр Разорвать алгебраический цикл во внутренней модели (Break algebraic loop in internal model), то при непрерывном моделировании алгебраический цикл разрезается с помощью фильтра первого порядка. При использовании блока в дискретной системе алгебраический цикл разрезается с помощью одношаговой временной задержки.

Зависимости

Чтобы включить этот параметр, выберите Разорвать алгебраический цикл во внутренней модели и в блоке powergui задайте для параметра Тип моделирования значение Continuous.

Если разорвать алгебраический контур во внутреннем параметре модели, то для напряжения матрицы PV (сигнал 1) и тока матрицы PV (сигнал 2) внутри выходного сигнала измерения, m, используются фильтры измерения.

Зависимости

Чтобы включить этот параметр, снимите флажки «Надежная дискретная модель» и «Разорвать алгебраический цикл» во внутренней модели.
