Если необходимо изменить электрические соединения или модули управления, можно изменить блок привода. В следующем примере используется ac6_example для замены трехфазного электрического источника аккумулятором. Чтобы изменить блок диска, выполните следующие действия.
Откройте ac6_example, введя ac6_example в окне MATLAB ® Command. Привод питается от трехфазного источника напряжения.
Моделирование модели (в режиме ускорителя) и наблюдение за результатами.
Разорвать связь между блоком привода и библиотекой электроприводов.
Щелкните правой кнопкой мыши блок и выберите «Связь с библиотекой» > «Отключить связь».
Еще раз щелкните блок правой кнопкой мыши и выберите «Связь с библиотекой» > «Разорвать связь»
Щелкните правой кнопкой мыши блок привода и выберите «Маска» > «Искать под маской».

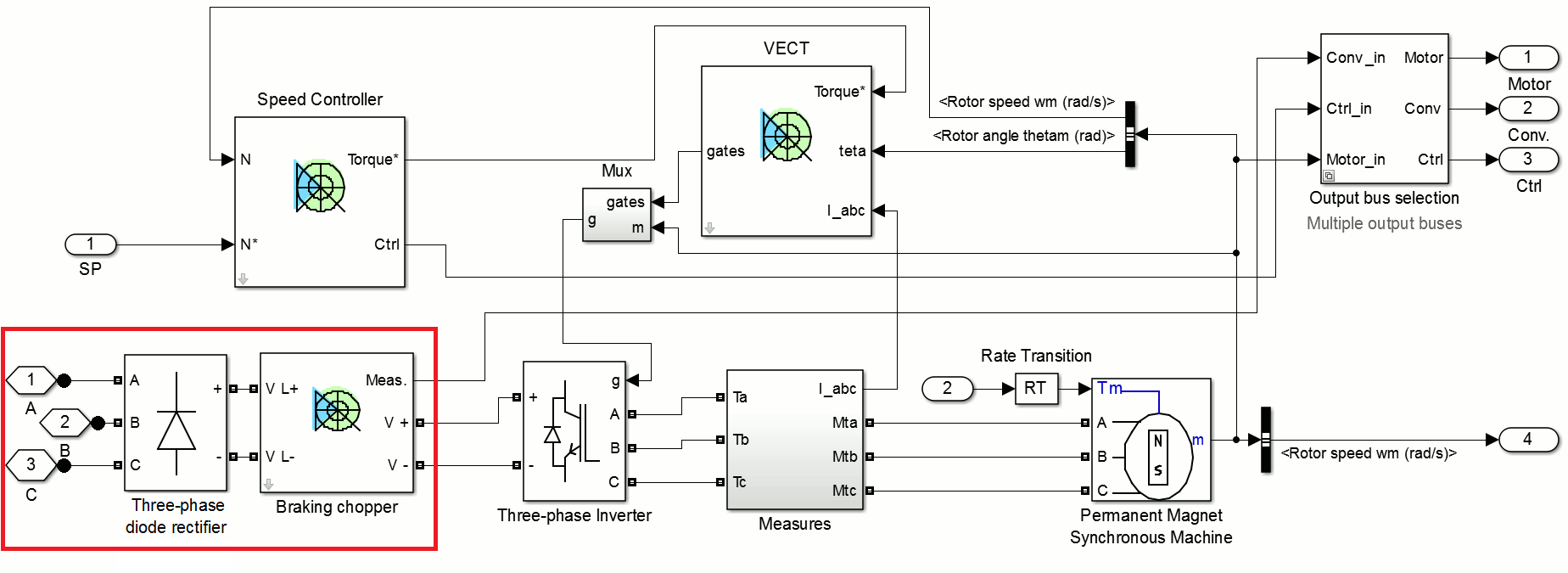

Исключить трехфазные электрические соединения, диодный выпрямитель и тормозной прерыватель.

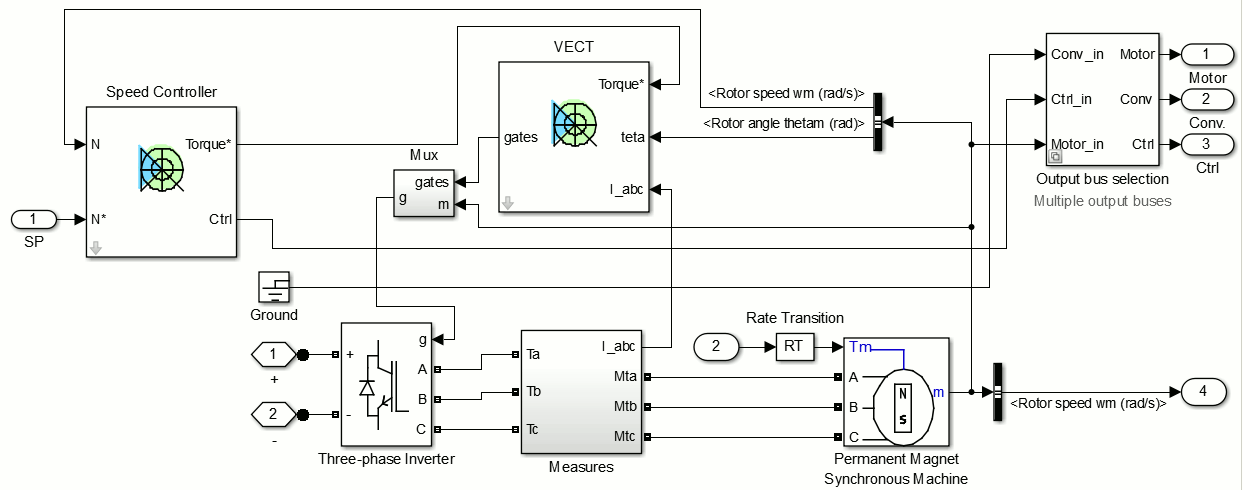

Добавьте два блока соединительных портов из библиотеки Simscape > Electrical > Specialized Power Systems > Fundamental Blocks > Elements, а затем подключите их к положительным и отрицательным клеммам блока трехфазного инвертора. Добавьте заземляющий блок Simulink ® и подключите его к порту вывода Conv.
Сохранить модель как ac6_example2.
На схеме удалите трехфазный источник. Замените его 300Vdc/1Ah/NiMH блоком Батареи и конденсаторным блоком на 100 мкФ, связанным параллельно.

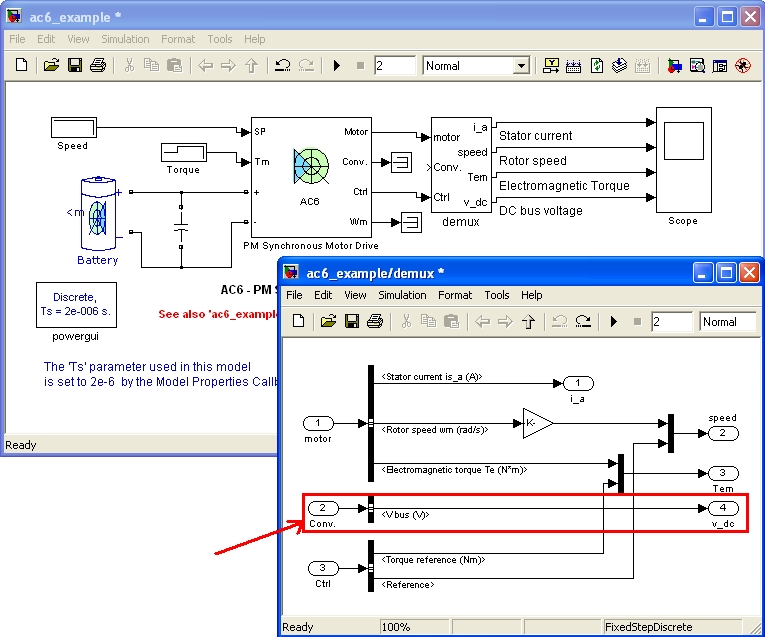

Подключите выходной сигнал Conv блока к блоку терминатора. Удалите блоки напряжения шины постоянного тока, находящиеся в блоке Demux.

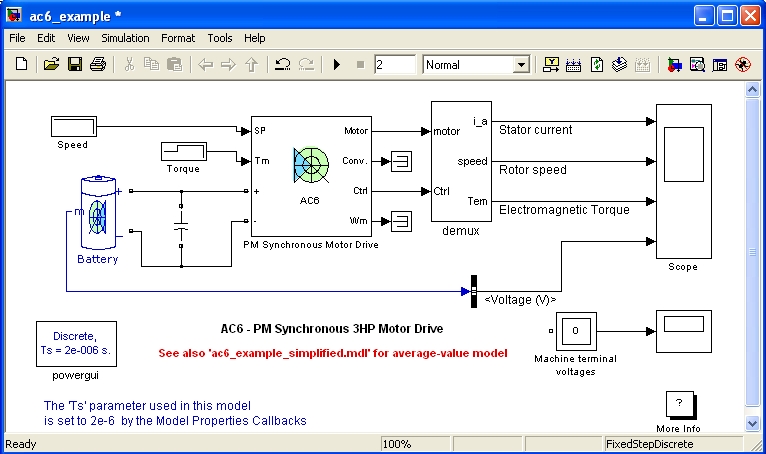

Добавьте блок выбора шины, а затем выберите сигнал шины напряжения (V), поступающий из m выход блока Battery.
